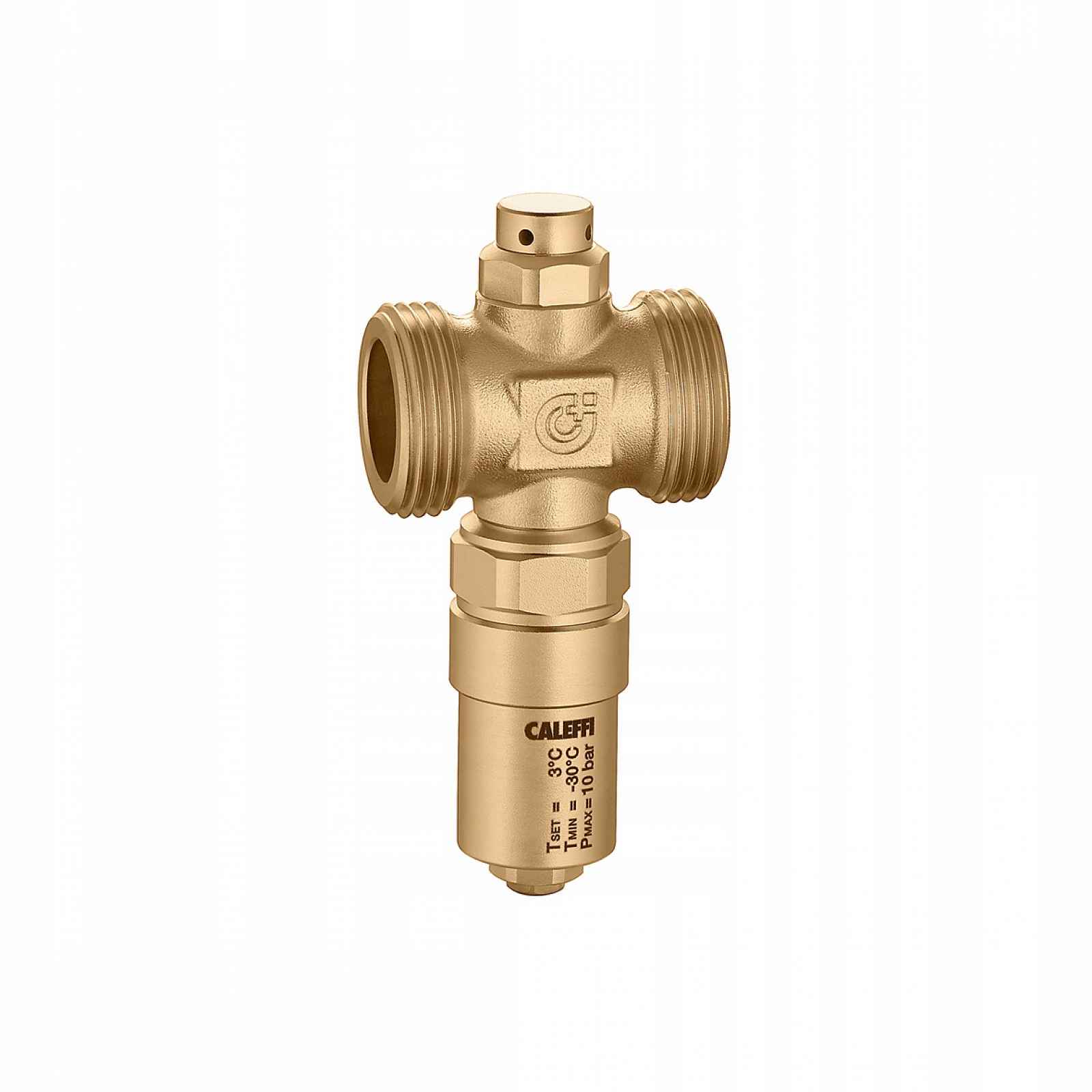

Protimrazový ventil Caleffi iStop 108801 1 1/2" Gz Dn 40
Protimrazový ventil Caleffi iStop 108801 | 1 1/2" GZ | DN 40 |Protimrazový ventil Caleffi iStop® 108801 DN 40 představuje účinnou ochranu vnější části instalace pomocí monoblokového tepelného čerpadla. Celý popis ↓
Popis Protimrazový ventil Caleffi iStop 108801 1 1/2" Gz Dn 40
Chrání výměník tepla a vodiče před poškozením způsobeným zamrznutím vody při výpadku napájení, zastavení zařízení nebo silném mrazu.
Přesný termostatický senzor monitoruje teplotu vody v zařízení. Když spadne na přibližně 3 °C, ventil automaticky otevře vypouštění, čímž se sníží riziko vzniku ledu. Po zvýšení teploty na přibližně 4 °C se ventil automaticky uzavře, což snižuje ztráty vody a zajišťuje připravenost instalace k dalšímu provozu.
Zobrazit celý popis
Robustní tělo vyrobené z mosazi EN 12164 CW617N, pružina z z nerezové oceli a těsnění EPDM zajišťují trvanlivost a spolehlivý provoz v náročných podmínkách. Vysoký koeficient průtoku Kv = 60 m³/h omezuje hydraulický odpor a automatický stop ventil umožňuje výměnu termostatické vložky bez vyprazdňování celé instalace při tlaku až 3 bary.
Nejdůležitější vlastnosti a výhody
Automatická ochrana před zamrznutím – otevření odtoku při teplotě vody kolem 3 °C.
Samočinné uzavření – ventil se uzavře po zvýšení teploty média na přibližně 4 °C.
Určení pro tepelná čerpadla monoblok – ochrana vnějšího vodního okruhu před účinky mrazu.
Vysoká hydraulická výkonnost – koeficient průtoku Kv je 60 m³/h.
Odolné materiály – mosazné tělo, pružina z z nerezové oceli a těsnění EPDM.
Bezpečný servis – automatický stop ventil umožňuje výměnu náplně při tlaku až 3 bary.
Integrovaný vakuový přerušovač – podporuje volný, gravitační odtok vody.
Technická specifikace
| Výrobce a model | Caleffi iStop® 108801 |
| Nominální průměr | DN 40 |
| Připojení | 1 1/2“ GZ, v souladu s ISO 228-1 |
| Otevírací teplota | 3 °C |
| Teplota uzavření | 4 °C |
| Přesnost provozu | ±1°C |
| Pracovní teplota média | 0 až 65 °C |
| Teplota okolí | od -30 do 60 °C |
| Maximální pracovní tlak | 10 bar |
| Průtokový faktor | Kv 60 m³/h |
| Materiály | mosaz EN 12164 CW617N, nerezová ocel, EPDM |
| Termostatická vložka | F89046 |
| Vakuový přerušovač | R0000994 |
Důležité informace o montáži
Ventil by měl být namontován venku budovy v nejchladnějším místě instalace.
Doporučuje se použití dvou ventilů – na napájecím a zpětném kabelu.
Zařízení je třeba namontovat ve svislé poloze s vývodem směřujícím dolů.
Vývod by měl být umístěn nejméně 15 cm nad zemí, aby se omezilo riziko zablokování odtoku ledem.
Vzdálenost mezi sousedními ventily by měla být minimálně 10 cm.
Neizolujte samotný ventil. Obalem lze zajistit trubky a spojky a ponechat ventil nekrytý.
Nejčastější dotazy
Pro jaké instalace je ventil Caleffi 108801 určen?
Ventil je určen především k ochraně vnějšího vodního okruhu v instalacích s monoblokovými tepelnými čerpadly, kde teplota napájecí vody nepřesahuje 65 °C.
Je jeden ventil dostatečný pro zabezpečení instalace?
Pro úplnější ochranu se doporučuje namontovat dva protimrazové ventily – na napájecí a zpětný kabel podle návrhu a doporučení instalatéra.
Je možné ventil zabudovat obalem?
Ne. Zakrytí ventilu může narušit správné měření teploty a její fungování. Izolace by měla být aplikována na potrubí a spojky a tělo ventilu by mělo být odhaleno.
Jak vyměnit termostatickou vložku?
Díky zabudovanému automatickému stop ventilu lze vložku vyměnit bez vyprazdňování celé instalace při tlaku až 3 bary. Servisní práce by měl provést kvalifikovaný instalatér.
