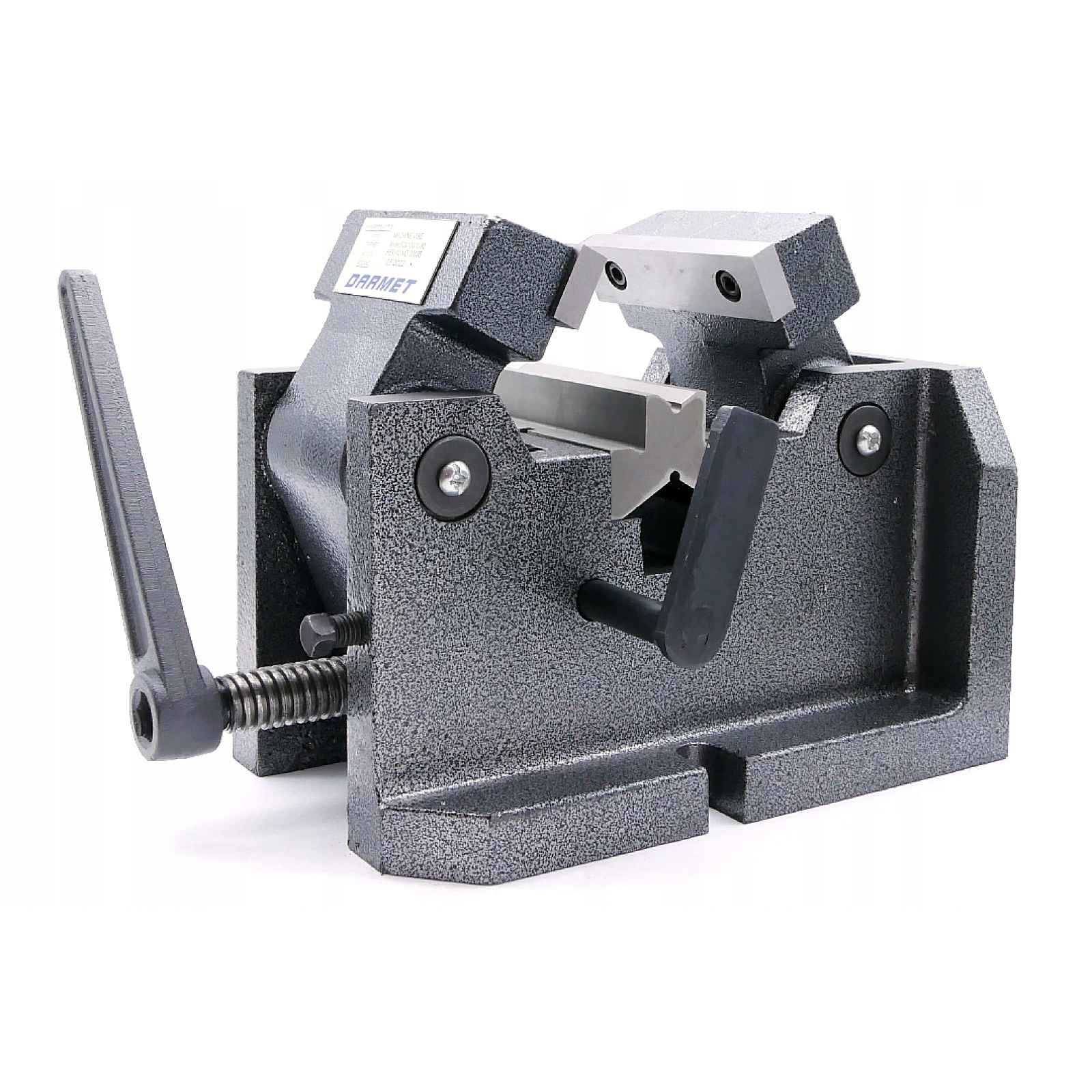

Prizmový strojní svěrák pro hřídele 100 mm Fqv 100/10-80 Darmet

5 456 Kč

Skladem Do obchodu

Allegro

Prizmový strojní svěrák pro hřídele 100 mm - FQV 100/10-80Výrobce: DarmetKorpus: litinovýŠířka čelisti: 100 mmTyp svěráku: pro trubkyModel: FQVKód produktu:DM_IM_FQV_100_10_80▶ Vlastnosti a použití: Celý popis ↓

Parametry

Značka:

Popis Prizmový strojní svěrák pro hřídele 100 mm Fqv 100/10-80 Darmet

Strojní svěrák pro trubky a hřídele o průměru 10 až 80 mm.V závislosti na průměru válečku se oboustranná hranolová tyč nastavuje jednou nebo druhou stranou pro podepření předmětu.Svěrák může pracovat ve svislé nebo vodorovné poloze.Nastavovač umístěný na trnu slouží k určení polohy hřídele v svěráku podle požadovaného podélného rozměruParalelní a kolmé nastavení pracovních ploch: 0,01 – 0,03 mm▶ Parametry přesnosti:

Zobrazit celý popis

Přesnost přilnutí pohyblivých čelistí k povrchu referenčního válce nastaveného na hranolu svěráku – 0,01 mmParalelní profil referenčního válce sevřeného v svěráku vzhledem k základní opěrné ploše – 0,03/100 mmParalelní linie řezu pracovních ploch pohyblivých čelistí vzhledem k základní opěrné ploše – 0,03/100 mmRovnoběžnost základních opěrných ploch mezi sebou 0,05 mm▶ Technické údaje:

Šířka čelistí 100 mmMinimální průměr svorky Ø10 mmMaximální průměr svorky Ø80 mmŠířka drážky 14 mmHmotnost 21 kgRozměry 296 x 163 x 155 mm
