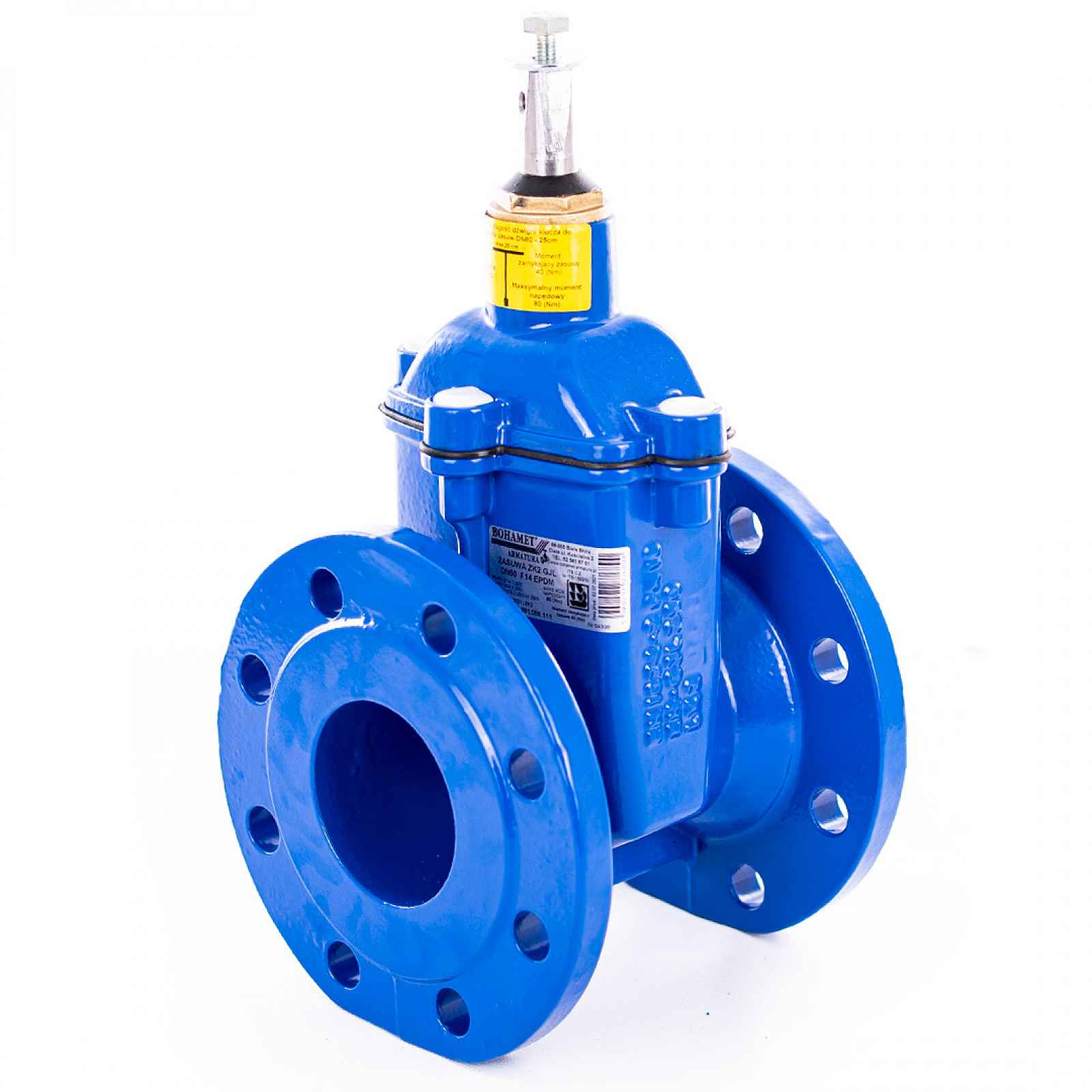

přírubová klapka DN100 litinová krátká na vodu

Šoupátko s přírubou (8 montážních otvorů, průměr 19 mm) litinové DN 100 pro vodu Obsah balení: Šoupátko s přírubou DN 100 (8 montážních otvorů, průměr 19 mm)Doklad o nákupuŠoupátko s přírubou je vyrobeno z šedé litiny (třída EN-GJL-250 dle PN-EN 1561:2000). Používá se k uzavírání a otevírání průtoku vodovodních instalací, pro pitnou vodu, sanitární odpadní vody i průmyslové instalace při teplotách od 0 do +110 °C. Lze jej montovat nad zemí i pod zemí. Vulkanizovaný klín.Technické údaje: Jmenovitá světlost: DN 100Třída těsnosti: APožadavky na připojení přírub: dle PN-EN 1092-2:1999.Odolnost proti průrazu: min. 3 kV při 250 μm.Rozměr čepu vřetene, dle: PN-M 74202:1996.Provozní tlak (PFA): 10 bar/16 barProvozní teplota: 0-110 °C EPDM / 0-70 °C NBRRozsah použití: pitná voda nebo neagresivní kapaliny bez pevných částic.Maximální rychlost vody: 3 m/s.Vřeteno: Čtverec 19,4 mmPříruba: 8 otvorů, průměr 19 mm Vlastnosti produktu: Těsnění vřetene: O-kroužky - 4 ks, vyměnitelné při aktivním přívodu vody. "SUCHÝ ZÁVIT".Vřeteno je vyrobeno z nerezové oceli , s ložiskem a válcovaným závitem.Přímý průchod bez zásuvkyŠrouby spojující kryt s tělesem: zapuštěné do odlitku, zajištěné těsnicí hmotouPopis schématu: Těleso šoupátka Víko šoupátka Těsnění víka Vřeteno Ocel Těsnicí ucpávka Pogumovaný klín Matice klínu Šroub Ocel Stírací kroužek Kluzný kroužek Těsnicí kroužek Těsnicí kroužek Polokroužek vřetene Těsnicí kroužek Související produkty dostupné v naší nabídce: Poklop pro šoupátko, průměr 150 mm, výška 270 mmKlíč na šoupátko, kužel 28-33 mm s hákem na poklopyTeleskopická objímka pro šoupátka DN 25-50, délka 1825 mmPevná objímka pro šoupátka DN 25-50, typ GZ-1250Závitové šoupátko DN 25-50Gumové těsnění DN100Šrouby s maticí a podložkou M16x70 mm
