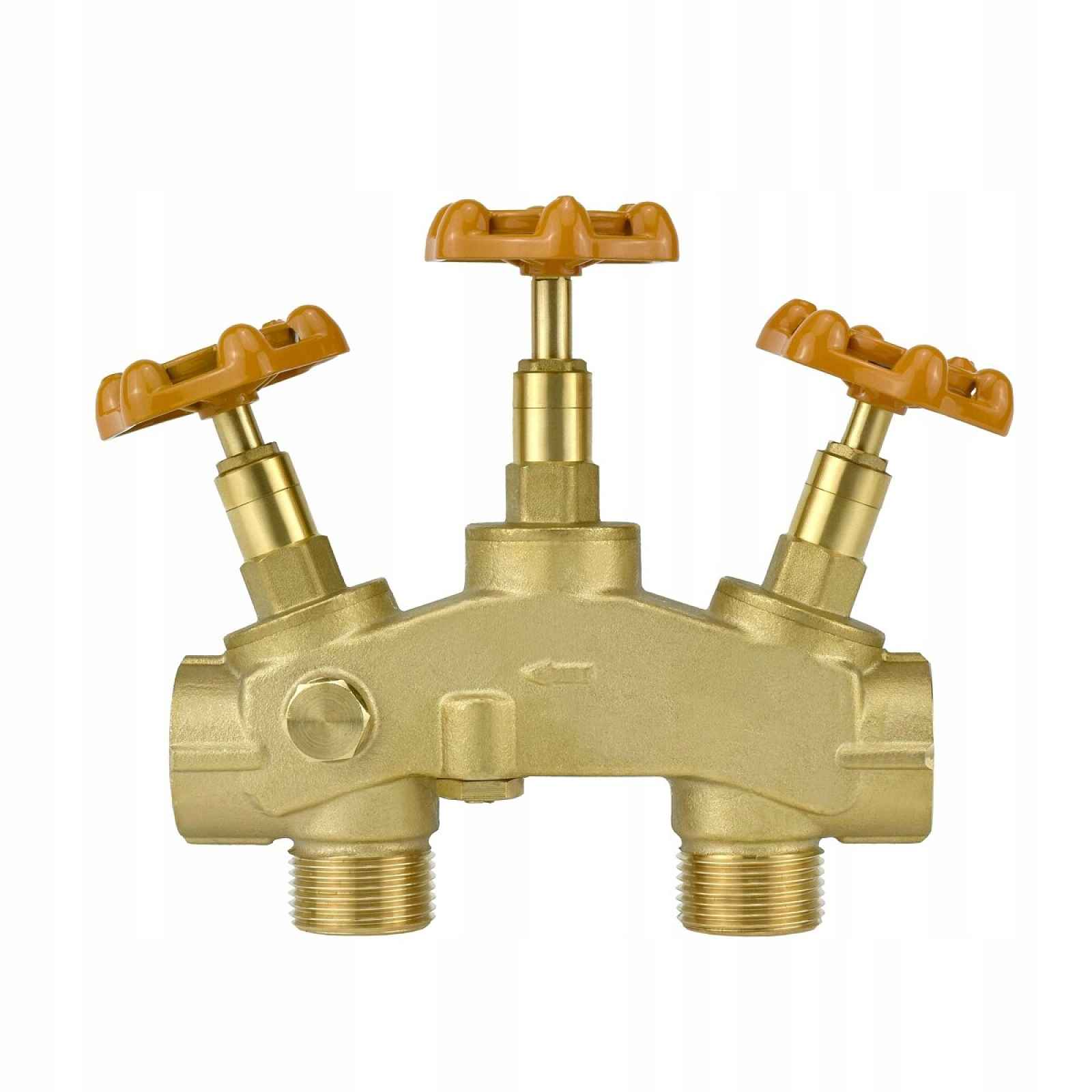

Připojovací ventil Ibo By-pass Kombi 25-3 Multiblock pro úpravu vody
Připojovací ventil IBO BY-PASS KOMBI 25-3 pro připojení zařízení na úpravu vody – změkčovačů, předfiltrů a filtračních stanic. Naše zařízení typu Multiblock kombinuje v jednom mosazném tělese funkce obtoku (by-pass), uzavíracího ventilu a odběru vody, což zjednodušuje servisní práce bez nutnosti odpojení celé instalace. Celý popis ↓
Popis Připojovací ventil Ibo By-pass Kombi 25-3 Multiblock pro úpravu vody
Připojovací ventil IBO BY-PASS KOMBI 25-3 Multiblock pro úpravu vodyPřipojovací ventil BY-PASS kombi 25-3
Pro koho
Instalatéři systémů úpravy vody – usnadňujeme montáž díky závitům G1" vyhovujícím standardům změkčovačů a možnosti práce v horizontální i vertikální poloze.
Servisní firmy – zajišťujeme rychlé přepnutí systému do režimu obtoku během regenerace, údržby nebo výměny zařízení bez vypnutí přívodu vody v objektu.
Projektanti vodovodních instalací – dodáváme kompaktní prvek kombinující tři funkce, což zkracuje délku zástavby a zjednodušuje schéma uspořádání.
Zobrazit celý popis
Velkoobchodní instalace a distributoři – nabízíme opakovatelný komponent příslušenství značky IBO pro kompletaci úpraven vody.
Koncoví uživatelé – zajišťujeme instalační prvek s omezenými požadavky na servis za běžných provozních podmínek.
Použití
Připojení změkčovačů vody, předfiltrů a úpraven v instalacích s provozním tlakem až 8 barů.
Provedení obtoku (by-pass) během regenerace ložiska, servisních prací nebo dočasného odpojení zařízení.
Úplné přerušení přívodu vody do úpravny zařízení bez přerušení napájení zbývající části instalace.
Odběr vzorku vody nebo servisní vypouštění z jednoho tělesa ventilu.
Připojovací ventil IBO BY-PASS KOMBI 25-3 najde použití všude tam, kde systém úpravy vody vyžaduje rychlé přepnutí provozního režimu.
Vyvinuli jsme ventil BY-PASS KOMBI 25-3 jako součást příslušenství, které integruje do jednoho pouzdra tři funkce: obtok (by-pass), uzavírací ventil a ventil pro odběr vody / vypouštění. Konstrukce typu Multiblock umožňuje omezit počet montážních prvků a zkrátit délku instalace.
Korpus, víko, matice, trn, blokáda průtoku a jádrová zátka jsou vyrobeny z mosazi CW617N. Těsnění tvoří O-kroužky a těsnění z NBR a hliníkové těsnění, knoflíky jsou vyrobeny z plastu. Takový výběr materiálů je zodpovědný za těsnost a odolnost vůči podmínkám typickým pro vodní instalace v stavebních objektech.
Ventil je vybaven závity G1" (vnitřní i vnější), které jsou kompatibilní se standardními změkčovacími přípojkami. Montáž povolujeme v horizontální nebo vertikální poloze, což usnadňuje přizpůsobení potrubnímu systému.
Základní parametry práce
| Maximální pracovní tlak | 8 bar |
| Maximální teplota vody | 40 °C |
| Maximální okolní teplota | 40 °C |
| Připojení | G1" (vnitřní / vnější), jmenovitý průměr DN 25 |
| Rozteč přípojek | 90 mm |
| Montážní délka | 160 mm |
Rozměry (délka) / šířka / výška ): 160 / 80 / 203 mm
| Hmotnost | 1,6 kg |
| Údržba | není nutná v pracovních podmínkách podle dokumentace |
Ventil IBO BY-PASS KOMBI 25-3 by měl být provozován pouze za podmínek uvedených v technické dokumentaci výrobce. Podrobné parametry a montážní schémata jsou uvedeny v katalogovém listu produktu.K čemu slouží ventil IBO BY-PASS KOMBI 25-3
Navrhujeme ventil BY-PASS KOMBI 25-3 pro připojení změkčovačů vody, předfiltrů a úpraven. Zařízení kombinuje v jednom těle funkci obtoku (by-pass), přerušení přívodu vody do zařízení a odběru/vypouštění servisní vody. To umožňuje provést regeneraci nebo servis bez odpojení vody v celé instalaci.
Čím se liší režim by-pass od uzavíracího ventilu v IBO BY-PASS KOMBI 25-3
Režim by-pass nasměruje vodu bez připojeného čisticího zařízení, takže instalace zůstane napájena během regenerace nebo servisu. Uzavírací ventil naopak uzavře přívod vody do změkčovače a do instalace. Třetí funkce – odběrový/vypouštěcí ventil – umožňuje odběr vzorku nebo vypouštění servisní vody.
V jaké poloze lze namontovat ventil IBO BY-PASS KOMBI 25-3
Montáž povolujeme v horizontální nebo vertikální poloze. Montážní délka je 160 mm a rozteč přípojek 90 mm. Přípojky G1" (vnitřní i vnější) jsou kompatibilní se standardními změkčovači, což usnadňuje integraci do potrubního systému.
Jaké jsou přípustné podmínky provozu ventilu IBO BY-PASS KOMBI 25-3
Maximální provozní tlak je 8 barů a maximální teplota vody a okolí je 40 °C. Korpus a klíčové konstrukční prvky jsou vyrobeny z mosazi CW617N s těsněním NBR. Ventil musí být provozován v souladu s parametry uvedenými v technické dokumentaci.
Vyžaduje ventil IBO BY-PASS KOMBI 25-3 údržbu?
Ventil byl navržen jako prvek s omezenými nároky na servis. V podmínkách provozu v souladu s technickou dokumentací není údržba vyžadována.Připojovací ventil
