Připojovací Sada Pro Krbová Kamna 200 mm 2x Trubka Ocelové Koleno 90

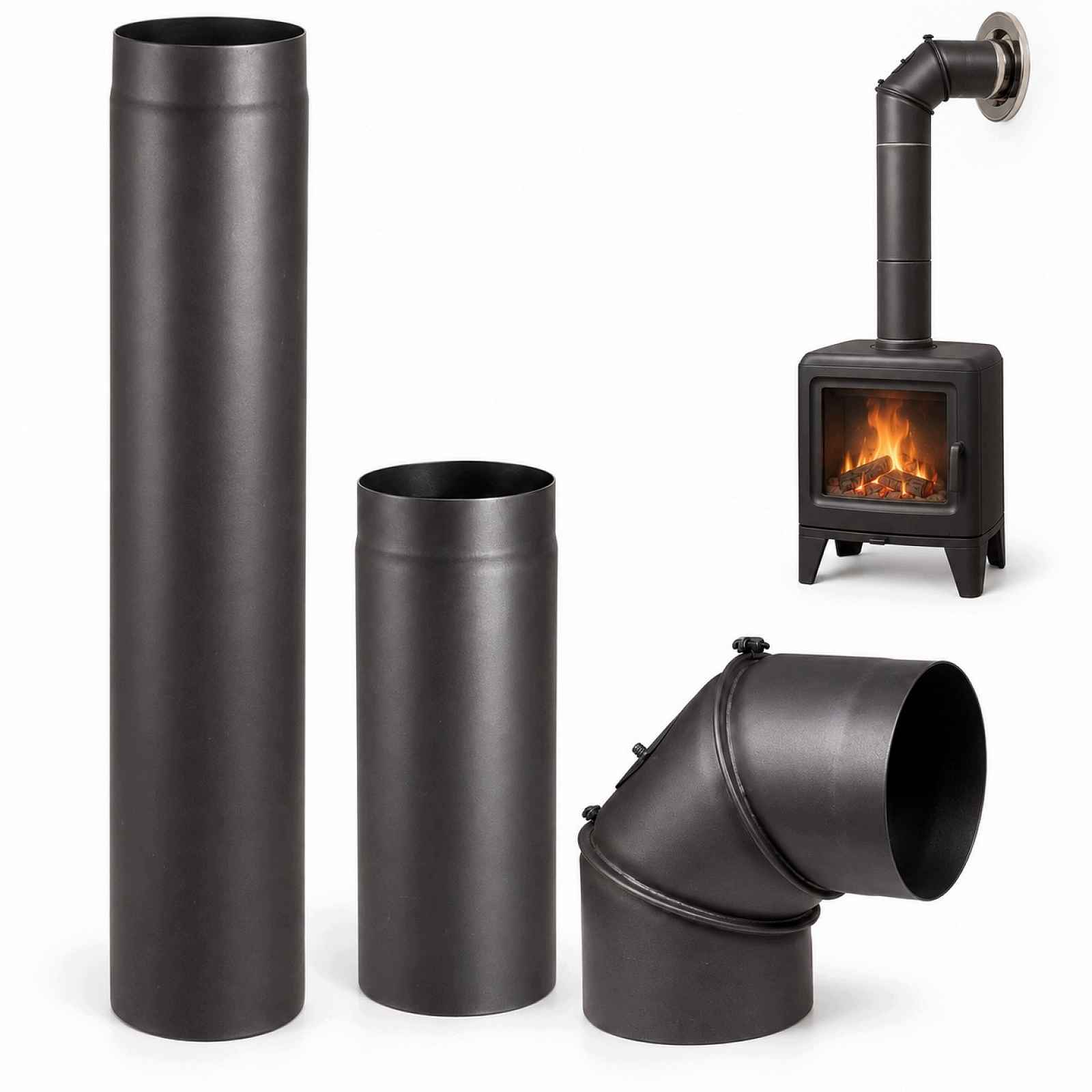

PŘIPOJOVACÍ SADA PRO KAMNA NEBO KRB FI 200 – 3 PRVKYCO JE SOUČÁSTÍ BALENÍ?1. Trubka trubka FI 200 – délka 1000 mm2. Trubka trubka FI 200 – délka 500 mm3. Regulovatelné kolečko FI 200 – do 90°, 3-segmentové➡ Nabídka obsahuje přesně tři uvedené prvky. Šiber, rozeta a ostatní příslušenství nejsou součástí balení, ale lze je zakoupit na našich dalších aukcíchPOUŽITÍ SADYSada slouží k vytvoření úseku spojujícího výstup spalin topného zařízení s vstupem do komínového potrubí.Může být používán u zařízení na tuhá paliva, jako jsou:vzduchové krbové vložky,krbové vložky s vodním pláštěm – pokud výrobce takové připojení povoluje,volně stojící kamna typu koza,ocelové a litinové pece,kotle na tuhá paliva s odpovídajícími parametry spalin.Sada je určena pro zařízení vybavená spalovacím hrdlem o průměru 200 mm, spalujícím dřevo, dřevěné brikety nebo jiné pevné palivo povolené výrobcem zařízení.TRUBKA FI 200 – 1000 MMTrubka o délce 1 m představuje hlavní rovný úsek přípojky. Je určena pro transport spalin z topného zařízení směrem ke komínovému potrubí.Technické údaje:průměr: 200 mmdélka: 1000 mm,tloušťka plechu: 2 mm,druh oceli: DC01,způsob spojování: kalichový,technika svařování: plazmová,barva: černá,povrchová úprava: barva barva.TRUBKA FI 200 – 500 MMTrubka o délce 0,5 m doplňuje přípojku a umožňuje získat celkem 1500 mm rovný trubkový úsek.Může být použita k přizpůsobení délky přípojky vzdálenosti mezi kamny nebo krbem a vstupem do komínového potrubí.Technické údaje:průměr: 200 mm,délka: 500 mm,tloušťka plechu: 2 mm,druh oceli: DC01,způsob spojování: kalichový,technika svařování: plazmová,barva: černá,povrchová úprava: barva barva.NASTAVITELNÉ KOLENO FI 200 – AŽ DO 90°Koleno se skládá ze tří nastavitelných segmentů. Jejich nastavení lze změnit tak, aby se směr vedení trubky přizpůsobil poloze hrdla zařízení a komínového vstupu.Nastavitelná konstrukce umožňuje dosáhnout úhlu od rovného systému až do maximálně 90° v závislosti na způsobu nastavení segmentů.Technické údaje:průměr: 200 mmmaximální úhel: 90°,počet segmentů: 3,tloušťka plechu: 2 mm,druh oceli: DC01,způsob spojování: kalichový,barva: černá,povrchová úprava: barva barva.NORMY A TECHNICKÉ ÚDAJE➡ Počet dílků: 3 kusy➡ Průměr systému: 200 mm➡ Materiál: ocelový plech v souladu s normou ČSN EN 1856-2:2009➡ Druh oceli: DC01➡ Tloušťka plechu: 2 mm➡ Teplotní třída: T600➡ Odolnost proti požáru sazí: G 1000➡ Třída práce: D – práce v suchých podmínkách➡ Třída plynové těsnosti: N2 – 20 Pa➡ Klasifikace odolnosti proti korozi: Vm➡ Způsob spojování: kalichový➡ Technika svařování: plazmová➡ Povrchová úprava: černá barva barva➡ Dokumentace: CE a atest➡ Druh paliva: dřevo a jiná pevná paliva➡ Stav: novýDO JAKÝCH KRBŮ SE HODÍ?Sada může být použita pro zařízení s vývodem spalin Ø200 mm, pokud jejich návod předpokládá připojení pomocí ocelových připojovacích trubek s uvedenými parametry.Příklady zařízení dostupných ve verzích s konektorem Ø200 mm jsou mj.:MŘÍŽKY TOFA,MŘÍŽKY BJORN,MŘÍŽKY KOLEJÍ,MŘÍŽKY INGA,MŘÍŽKY ROUNA.Uvedené modely jsou pouze příklady zařízení, která se vyskytují s vývodem výfukových plynů Ø200 mm. Sada není přiřazena k jedné značce.KALICHOVÉ SPOJENÍPrvky se spojují zasunutím zúženého konce jedné části do kalichu další.Kalichové spojení:usnadňuje sestavení sady,zajišťuje stabilní umístění trubek,omezuje nutnost použití dalších spojovacích prvků,umožňuje správné nasměrování přípojkyDŮLEŽITÉ INFORMACESada je určena pro práci v suchých podmínkách. Neměl by být používán pro kondenzační kotle ani pro instalace, kde se během běžného provozu vyskytuje kondenzát.Montáž by měla být provedena v souladu s technickou dokumentací topného zařízení, požadavky výrobce, požárními předpisy a zásadami správného odvodu spalin.
