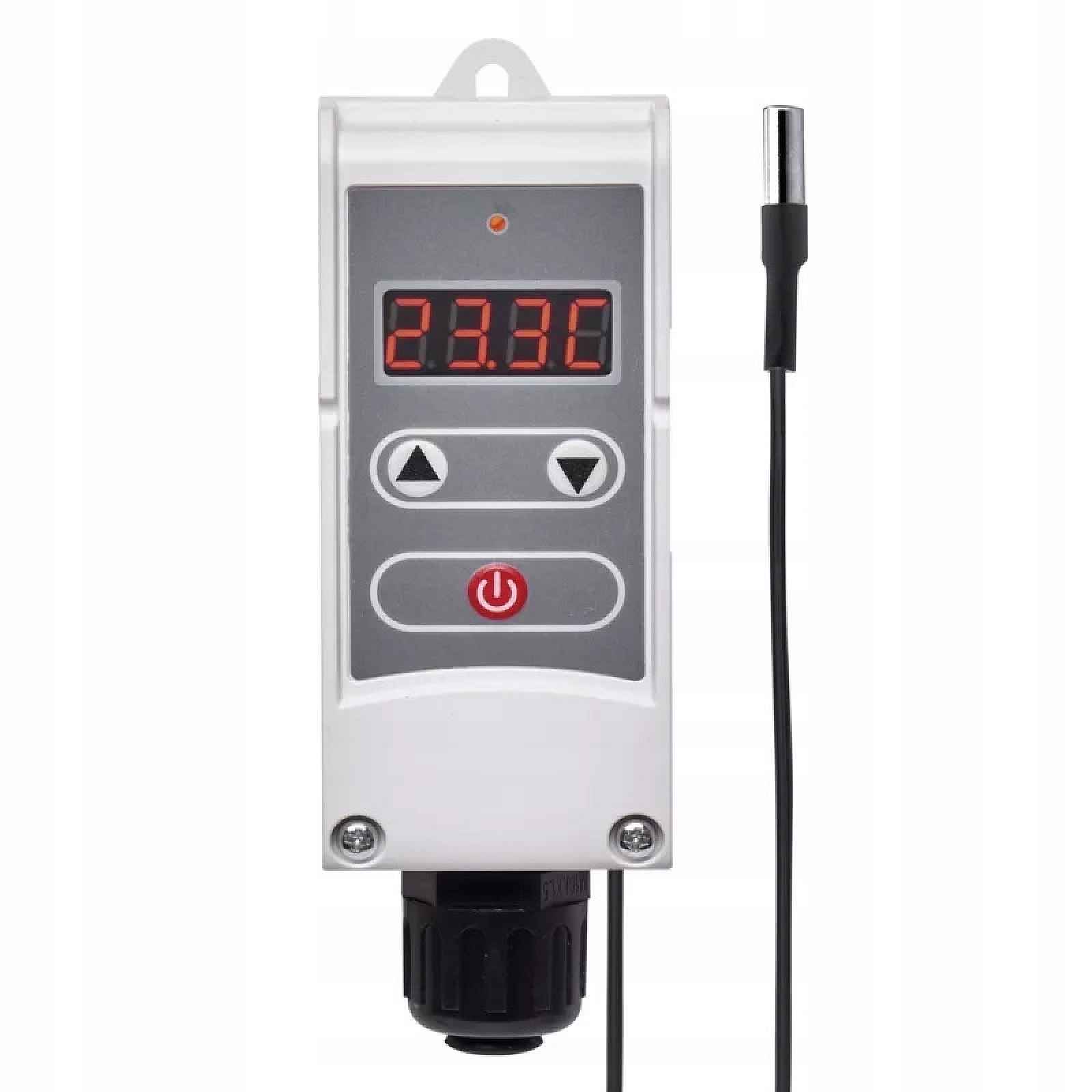

Přiložný termostat s kapilárním senzorem Emos

• termostat s kapilárním čidlem (0,9 m, Ø 6 mm) • teplotní rozsah 5 °C - 90 °C (rozlišení 0,1 °C) • jednoduché elektrické připojení pomocí bezšroubových svorekParametry typ ovládání: ruční termostat typ termostatu: drátový s kapilárním čidlem typ regulace: systém vytápění a chlazení nastavení teploty: 5 °C až 90 °C, v krocích po 0,1 °C typ nastavení teploty: manuální nastavitelná teplotní hystereze: 0,1 °C až 15 °C, každých 0,1 °C měření teploty: 5 °C až 90 °C, rozlišení 0,1 °C délka kapilárního senzoru: 0,9 m, Ø 6 mm režim proti zamrznutí: ne zapínání: napětí 230 V AC, 50 Hz barva: bílá Funkce ON / OFF: ano napájení: 230 V AC podsvícený displej: ano spínaná zátěž: 5 A odporová, 1,5 A indukční rozměry: 36 × 45 × 138 mm typ ovládání: ruční termostat typ termostatu: drátový s kapilárním čidlem typ regulace: systém vytápění a chlazení Instalace: Termostat namontovaný na povrchu potrubí je namontován na libovolném místě a externí čidlo připevníme na povrch části systému určeného pro zásobování vodou, na kterou teplota, na kterou má senzor reagovat. povrch. (Před instalací snímače je nutné na místě instalace všechny odstranit tepelná izolace. ) Elektrické připojení: 1. Odšroubujte 2 šrouby na přední straně termostatu. 2. Opatrně sejměte přední část. 3. Připojte termostat podle následujícího schématu (viz Obr. vedle): Čerpadlo - čerpadlo Napájení - napájení 230V Skok - skokan PE – ochranný vodič chránící před úrazem elektrickým proudem 4. Termostat má bezšroubové drátové připojení. Pomocí např. šroubováku přitlačíme dolů po horní části plastového konektoru, dokud se neuvolní, a vložte drát. V tomhle připojte všechny potřebné vodiče. Upevněte přední část šrouby. Instalaci podle schématu může provést pouze instalační technik s požadovanými oprávněními. Kromě toho musí instalace splňovat také aktuálně platné předpisy a požadavky VDE vašeho dodavatele energie. Instalace se vždy provádí při vypnutém napájení; musí být dodrženy bezpečnostní podmínky. Respektujeme maximální hodnotu spínaný proud, uvedený v technické specifikaci! Neneseme žádnou odpovědnost neodbornou montáží.
