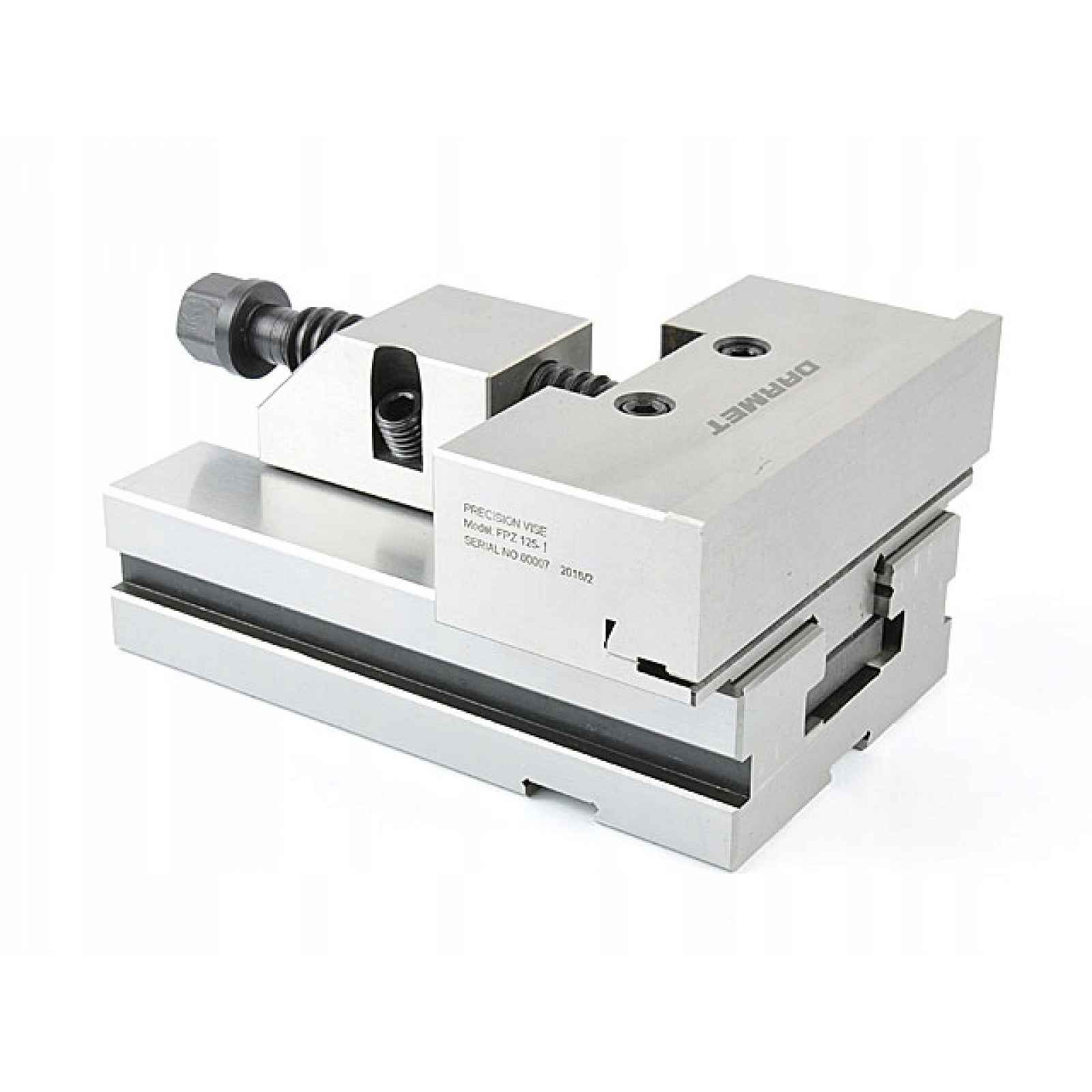

Přesné Rozdělovací Svěrák Modul I 100 mm Fpz
Modulární strojní svěrák s číslem 1 je vybaven jednotlivou pohyblivou čelistí.Vysoká přesnost provedení umožňuje použití svěráku v sestavě pro nastavení velkých, neforemných prvků. Celý popis ↓
Popis Přesné Rozdělovací Svěrák Modul I 100 mm Fpz
Přesný modulární rozvaděčový svěrák 100 mm FPZ modul I DARMET
| Výrobce | DARMET |
| Model | FPZŠířka čelisti: 100 mmTyp: modulární📑 Vlastnosti: |
Maximální odchylka základny ±0,01 mm.Na obou stranách těla jsou po celé jeho délce kanálky pro upevnění svěráku pomocí přítlačných úchytů.Pohyb čelisti po loži je dokonale vyvážený, volný posuv při necítitelném uvolnění.Vyměnitelné čelistní vložky zajišťují univerzálnost práce s upevňovacím nástrojem, v závislosti na připevněném modelu vložky je možné upevnit…
Zobrazit celý popis
příslušné prvky (dokonce i hřídele).Na spodní straně lože jsou drážky pod upevňovacími kameny pro umístění nástroje do stolů s těmito drážkami.Obsazení čelisti je zodpovědné za její blokování polohy a jako rychloupínací systém umožňuje okamžitou změnu polohy čelisti bez časově náročného otáčení klikou.Přesné oddělitelné zařízení z legované oceli pro použití v číslicových strojích pro všechny operace vyžadující téměř ideální rozměry.Speciální konstrukce zásuvek od vložek přitlačuje detaily k tělu směrem dolů.Součástí balení je nezbytné příslušenství pro upevnění a správnou funkci svěráku.Celá řada modelů strojních svěráků FPZ (FPZ, FPZB, FPZV, FPZD) umožňuje společně pracovat v týmu a nastavovat velké, neforemné prvky.Další moduly jsou také k dispozici v naší nabídce:
FPZ 100 – modul IIFPZ 100 – modul III📑 Technické údaje
S: 100 mmh: 30 mmL: 140 mmH: 63 mmA: 75 mmH1: 35±0,01 mmd: 16 mmHmotnost: 10,75 kg📑 Příklady montáže sady svěráků:
Modulární svěráky DARMET umožňují dokonalé upevnění i velkých obrobků, které vyžadují nejtěžší vybavení využívající obráběcí stůl jako povrch. Modulární svěráky jsou ideálním řešením pro rozmanité použití a jsou skvělým doplňkem nebo alternativou k jednoduchým nebo dvojitým svěrákům. Konstrukce je vyrobena z kalené a broušené oceli. Umožňuje maximální výkon stroje díky:
zvýšení upínací síly obrobku,úplné eliminaci vibrací,vyšší přesnost práce.
Modulární prvky jsou standardními částmi svěráku: pohyblivou částí a pevnou částí, což zajišťuje zcela nezávisle zvýšenou všestrannost použití. Modulární konstrukce poskytuje širokou škálu kombinací nastavení a řešení.
