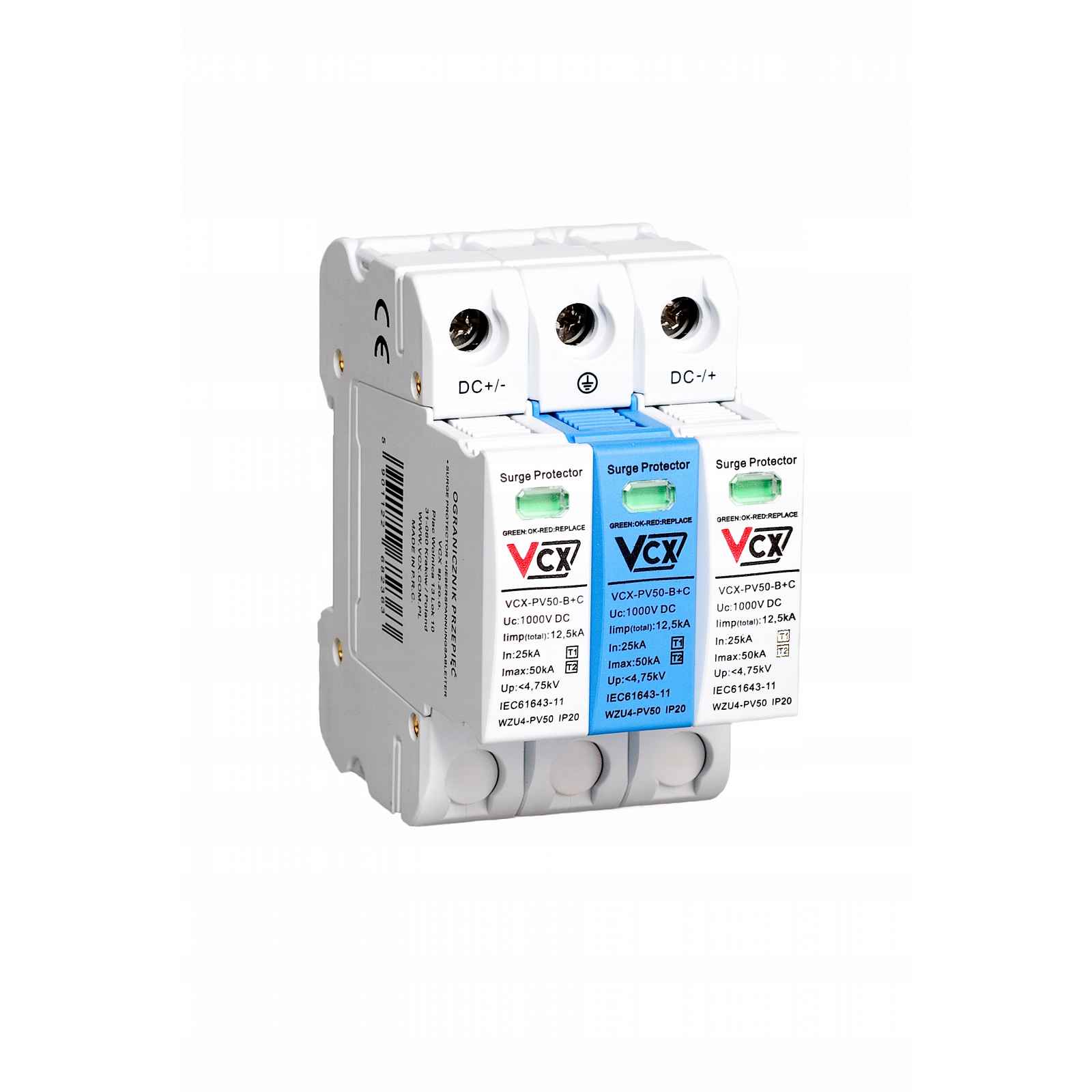

Přepěťová ochrana jiskrová DC B+c 3P 12,5

VCX-50PV-B+C třídy T1T2 Iimp (Itotal) = 12,5 kA je špičkovým a inovativním počinem v oblasti ochrany před bleskem při instalaci fotovoltaických (Fotovoltaických) instalací. Model dosud nenabízený v Polsku. VCX-50PV-B+C třídy T1T2 Iimp (Itotal) = 12,5 kA – je ochranný prvek, který je vyroben s využitím speciálního varistoru (MOV) s vysokým průtokem a plynového jiskřiště (GDT). Proto použití jednoho nebo dvou varistorů může splnit standardy, pro dosažení výsledků, které jiní výrobci potřebují použít mnoho varistorů. Použití menšího množství varistorů způsobuje snížení velikosti chrániče. Náš chránič má šířku 18 mm/1 pole a celková šířka 3 pólů je pouze 54 mm. Ochranný kryt VCX-50PV-B+C třídy T1T2 12,5kA je vybaven varistory (MOV) v modulech DC+ a DC– a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí jiskřiště pod vlivem tzv. svodového proudu a pracovního proudu. S ohledem na ochranný kryt VCX-50PV-B+C třídy T1T2 je: Speciální varistor s vysokým průtokem Plynový jiskřiště (GDT) v modulu PE Patentovaný systém vypínání; Základna má ve tvaru písmene. Mimořádně přesná a pokročilá vnitřní struktura. Je určen k ochraně fotovoltaických instalací.Vyrobeno technologií varistorově-jiskřící (MOV+GDT+MOV)VCX-50PV-B+C třídy T1T2 Iimp (Itotal) = 12,5 kA VCX-50PV-B+C třídy T1T2 je vybaven varistory (MOV) v modulech DC+ a DC– a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí jiskřiště pod vlivem tzv. Svodový proud a provozní proud jsou vybaveny vizuálním indikátorem provozu (zelený – ochrana, červený – bez ochrany).PROČ SI VYBRAT OCHRANNÝ PŘÍSTROJ VCX-50PV-B+C třídy T1T2 Iimp (Itotal) = 12,5 kA?Jak je vidět z tohoto vnitřního schématu konstrukce struktury konkurenčního ochranného zařízení – jsou v něm použity 3 varistory. To vyžaduje šířku 36 mm na pól, aby bylo dosaženo T1T2 Iimp = 7 kA nebo více. Celková šířka tří pólů je tedy až 108 mm!VCX-50PV-B+C třídy T1T2 Iimp (Itotal) = 12,5 kA VCX-50PV-B+C třídy T1T2 má integrovanou tepelnou ochranu – nevyžaduje žádné dodatečné tepelné zabezpečení (ačkoli je vždy doporučeno).Technický popis:Třída ochrany: T1 T2Provedení: VATISTOVO-ISKÉRNÍ (MOV+GDT+MOV)Požadovaná ochrana: 32AMaximální přípojka: 35 mm2Jmenovité provozní napětí: Un 1000 V DCMaximální provozní napětí: Uc 1060 V DCZkušební proud: In(8/20) 25 kAMaximální proud: Imax(8/20) 50 kAImpulsní proud: Iimp(10/350) 12,5 kANapěťová úroveň ochrany: Up < 4,75 kVTeplota skladování: -30/+70 °CTeplota pracovního prostředí: -30/+50 °CTřída těsnosti: IP 20
