Překládací stanice DrainLift MINI5-XS/WC-EF

Značka: WILO
17 771 Kč
Skladem Do obchodu

Kompaktní překládací stanice připravená k připojení s alarmovým kontaktem pro vyprazdňování dřezů, sprch, van a toalet. Celý popis ↓

Parametry

Značka: WILO

Popis Překládací stanice DrainLift MINI5-XS/WC-EF

  • Překládací stanice DrainLift MINI5-XS/WC-EF
  • Wilo
  • Překládací stanice DrainLift MINI5-XS/WC-EF

Pompované médium

Pro sběr a přenos vody v obytných oblastech

Odpadní voda s výkaly

Přeprava odpadních vod podle 12050

Zařízení pro čerpání odpadních vod splňují požadavky normy EN 12050-3.

V případě zařízení kompatibilních s číslem 12050-3 je třeba věnovat pozornost následujícím bodům:

Všechny připojené odvodňovací prvky jsou instalovány v jedné místnosti.

Nad úrovní couvky se nachází další toaleta.

Zobrazit celý popis

Stavba

Kompaktní, kompletně ponorná čerpací stanice s ponorným čerpadlem, připravená k připojení. Ponorné čerpadlo je vybaveno otočnou čepelí. Čepel zaručuje rozmělnění výkalů nacházejících se v odpadních vodách. Úroveň se měří pomocí snímače hladiny. Odvzdušnění je integrováno do vnitřního krytu a je vybaveno filtrem s aktivním uhlím. Navíc jej lze připojit k bezpotenciálovému kontaktu (max. Spínací výkon: 42 V=, 500 mA, typ kontaktu: K rozpínacímu kontaktu (NC) lze připojit externí signalizaci poruchy jako alarm úrovně poruchy. Kryt nádrže zcela uzavře zařízení.

K dispozici je maximálně pět připojení

1x přívod 50 mm (DN 40), bez zpětného ventilu, směřující nahoru, továrně uzavřený.

2x přívod 50/63 mm (DN 40/50) se zpětným ventilem, provedený vodorovně vlevo a vpravo, továrně otevřený.

1 x přípojka WC 110 mm (DN 100), vyrobená dopředu, otevřená z výroby. - V případě potřeby lze WC přípojku provést vodorovně doleva. Příslušný otvor je již z výroby uzavřen.

1x výtlačná přípojka 40/50 mm (DN 32/40), se zpětným ventilem, směřující nahoru, otevřena z výroby. - V případě potřeby lze výtlačnou přípojku provést vodorovně doprava. Příslušný otvor je již z výroby uzavřen.

Obsah dodávky

  • 1x těsnící pouzdro 40/50 mm (DN 32/40) pro tlakový výstup
  • 2x hadicová svorka 32-50 mm
  • 1 x těsnící příruba 110 mm (DN 100)
  • 1 x upínací kroužek
  • 1 x hadicová svorka 110-130 mm
  • 2x přípojka přívodu 63 mm (DN 50)
  • 2x těsnící pouzdro 50/63 mm (DN 40/50)
  • 2x zpětný ventil
  • 4x klip na trubku 50-70 mm
  • 2x hadicová svorka 32-50 mm
  • 2 x těsnící zátka
  • 4× O-kroužek
  • Kotvení (ochrana proti vztlaku): 2 x montážní úhelníky se šrouby a hmoždinkami
  • Sada nouzového vypouštění vody (vypouštěcí hadice, objímka hadice, těsnící zátka)
  • Sada pro výšku sání
  • Sada pro horizontální výtlačné připojení
  • Návod k montáži a obsluze

Provozní údaje

Přípustná oblast použití

teplota média T: 3 °C

Max. průměrná teplota, krátkodobá až 5 minut T: 75°C

okolní teplota T3 °C
Maximální provozní tlak PN1 bar

Údaje o motoru

Připojení k síti1~230 V, 50 Hz
Tolerance napětí±10%
Jmenovitý výkon motoru P20,45 kW
Nominální rychlost n2800 1/min
Jmenovitý proud IN3,5 A
  • Třída izolace F
  • Stupeň ochrany motoru: IP68
  • Max. frekvence přepínání: 20 1/h

Materiály

Materiál nádržeABS
Kryt čerpadlaPP-GF20
RotorPP-GF20

Rozměry pro montáž

Trubková přípojka na sací straněDN 32
Přípojka trubkyDN 32

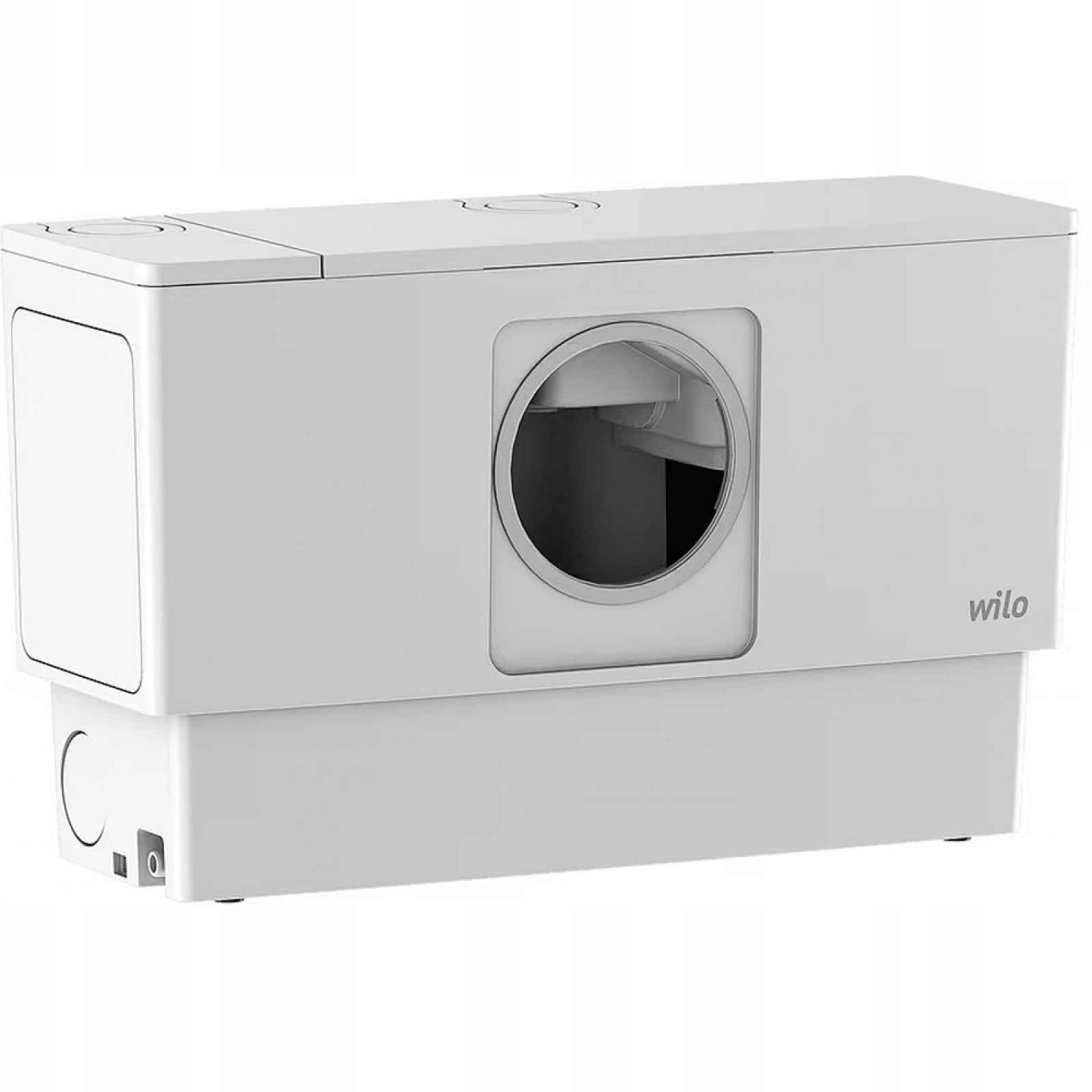

ilustrační foto

Fotografie se mohou lišit od původního výrobku/předmětu.Cena dopravy: 29 KčDoba odeslání: Většinu objednávek odesíláme do 48 hodin
