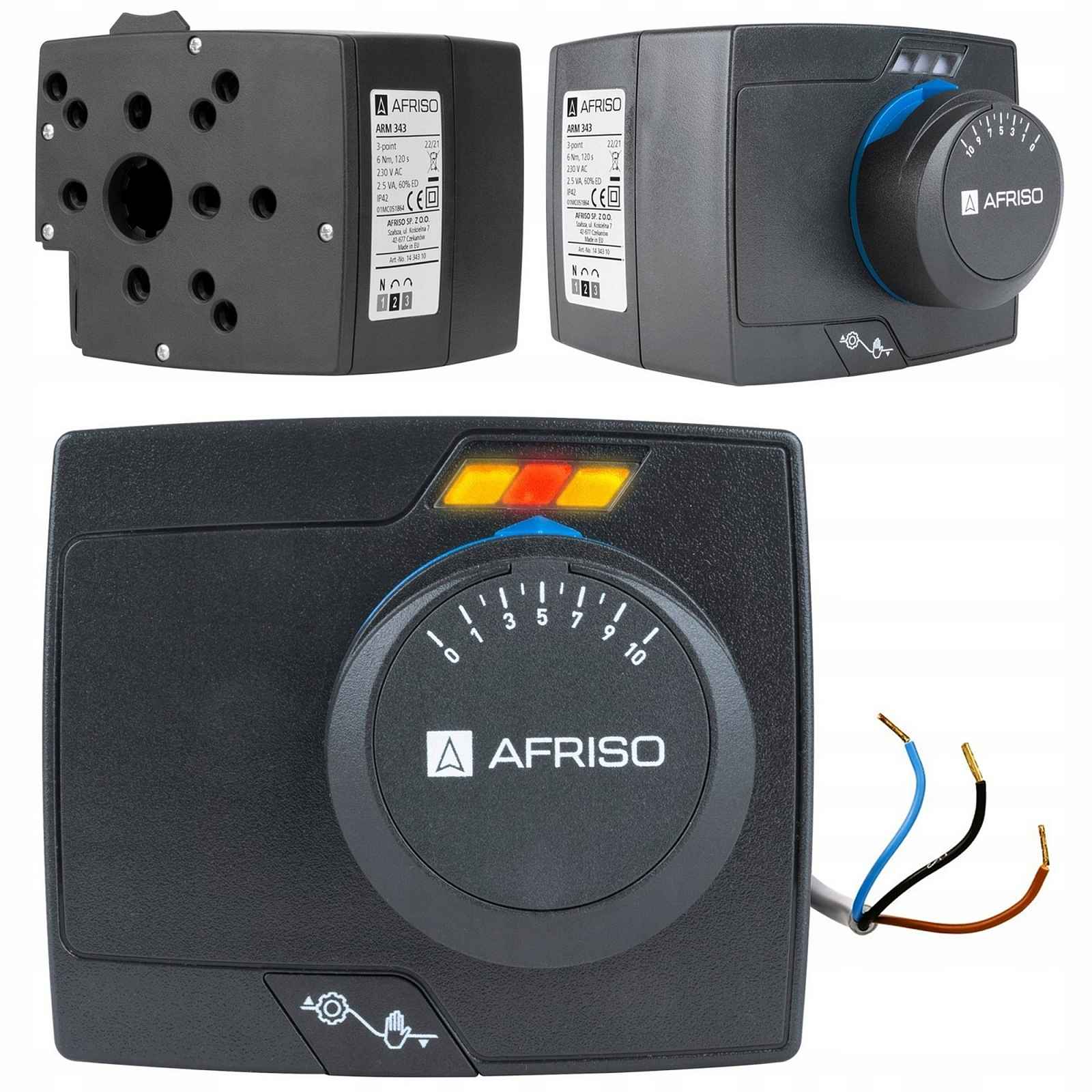

Pohon Elektrický Pohon Pro Ventil Směšovacích Ventilů Arm 343 Afriso

Elektrický pohon ARM 343 ProClick | 3-bodový | 230 V | 120 s | 6 NmHydraulický ventil ARM 343 ProClick je moderní a spolehlivé řešení pro automatizaci provozu 3- a 4-cestných směšovacích ventilů v topných a chladicích instalacích. Díky montážnímu systému ProClick nevyžaduje jeho instalace žádné nářadí – stačí jedno kliknutí a zařízení je připraveno k provozu.✅ Hlavní výhody:✔ Rychlá montáž ProClick – beznástrojové připojení k ventilu✔ Manuální režim – možnost ovládání ventilu pomocí otočného knoflíku✔ Spojka pro ruční ovládání – jednoduchá a pohodlná obsluha✔ Čitelná dvojitá stupnice – otáčení v rozsahu 0–10 a 10–0✔ LED indikátory – informace o směru otáčení ventilu✔ Vysoká spolehlivost – pro práci v topných a chladicích instalacích✅ Technické údaje:✔ Ovládací signál: 3-bodový✔ Doba otáčení o 90°: 120 sekund✔ Napájecí napětí: 230 V AC✔ Točivý moment: 6 Nm✔ Elektrický kabel: 2 m✔ Pomocný spínač: žádný✔ Pracovní teplota: 0÷50 °C (bez kondenzace)✅ INOVATIVNÍ SYSTÉM ProClickNejvětší výhodou nové generace směšovacích ventilů ARV ProClick a elektrických pohonů ARM ProClick je inovativní systém ProClick.Díky němu je montáž nového pohonu ARM ProClick na nový ventil ARV ProClick omezena na dva jednoduché kroky:1. Obrázek knoflíku z ventilu ARV ProClick.2. Na něj je namontován pohon ARM ProClick.A to vše bez jakýchkoli dalších prvků a použití nářadí. Tak prostě!Knoflík a modrý omezovací kroužek jsou namontovány na ventilu na západku. Pod knoflíkem je vždy přišroubovaný adaptér pro elektrické pohony ARM ProClick. Montáž pohonu se provádí nasunutím na ventil s adaptérem do uživatelsky vhodné polohy. K sejmutí pohonu z ventilu stačí pouze stisknout a podržet tlačítko pro uvolnění blokovacího mechanismu.Osvěžený designPro pohodlnější ruční ovládání jsou otočné knoflíky v otočných směšovacích ventilech ARV ProClick a elektrických pohonech ARM ProClick větší než u předchozí generace.Mají také otočnou číselnou stupnici, která je namontována na západku.1. LED diody – Pomocí čitelných LED diod signalizuje pohon svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko režimu provozu – Jednoduché a použitelné tlačítko umožňuje změnu režimu provozu pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou – Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojů✅ SCHÉMA MONTÁŽE POHONU NA VENTILU PROCLICK1. ARV ventil ProClick2. Čtyři upevňovací body mechanismu ProClick3. Zploštění na adaptéru4. Páčka mechanismu ProClick5. ARM ProClick pohon6. Prsten s indikátorem7. Knoflík8. Oboustranná stupniceK montáži pohonu ARM ProClick na ventily ARV předchozí generace slouží připojovací sada 1410110 (k dispozici na našich ostatních aukcích nebo v možnosti „koupit v sadě“):a) značkab. adaptér na čep ventiluc. šroub blokující pohonMontáž pohonu je možná v jedné ze 4 poloh. Ukazovací prvek modrého prstence by měl být nastaven směrem nahoru. Pokud je po nasazení pohonu na ventil tento prvek v jiné poloze, vytáhněte knoflík, demontujte modrý kroužek a znovu jej nasaďte pomocí ukazovacího prvku nahoru. Modrý kroužek má z vnitřní strany konstrukční prvek, který umožňuje jeho podkopání plochým šroubovákem.
