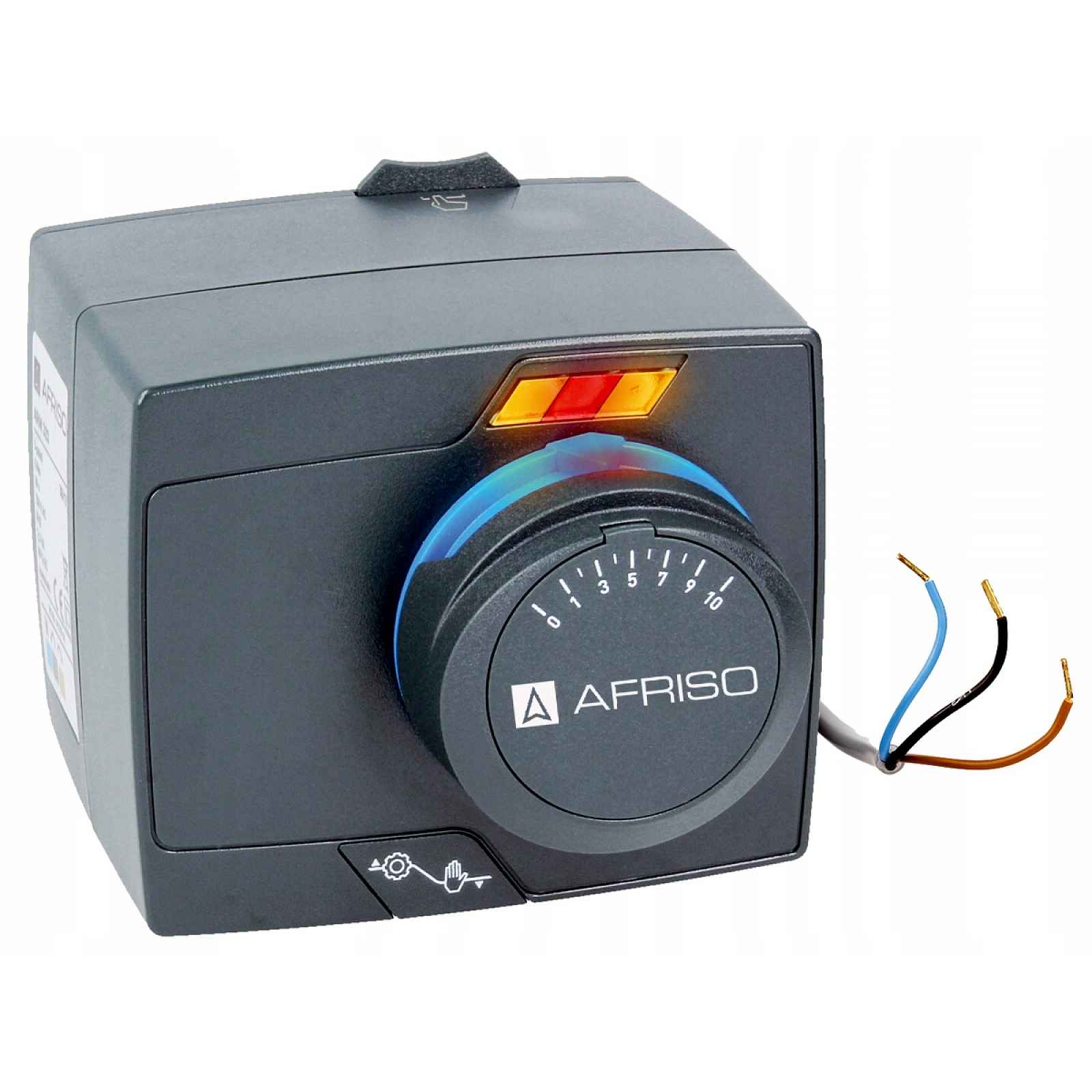

Pohon Afriso Arm 992 Proporcionální 60/120s 24V

Předmětem aukce je:Elektrický pohon ARM 992 ProClick, proporcionální, 24 V AC/DC, 60/120 s, 6 Nm AFRISORychlé nabíjení, nabíjení 18V 3.0Ah Li-Ion baterie nastane přibližně po 22 minutách 5,0Ah 45 minutElektrický pohon ARM ProClick proporcionální je určen pro ovládání rotačních 3- nebo 4-cestných směšovacích ventilů. Servopohon ARM ProClick musí být elektricky spojen s příslušným regulátorem vysílajícím proudový řídicí signál (0-20 mA, 4-20 mA), napěťový (0-10 V, 2-10 V) nebo PWM. To umožňuje ještě přesnější nastavení teploty média za směšovacím ventilem.napájecí napětí: 24 V AC / DCdoba otáčení o 90°: v závislosti na nastavení: 60 s, 120 stočivý moment: 6 Nmtyp ovládání: 0. .10 V, 2. .10 V, 0. .20 mA, 4. .20 mA, PWMINOVATIVNÍ systém ProClickNejvětší výhodou nové generace směšovacích ventilů ARV ProClick a elektrických pohonů ARM ProClick je inovativní systém ProClick.Díky němu je montáž nového pohonu ARM ProClick na nový ventil ARV ProClick omezena na dva jednoduché kroky:1. Obrázek knoflíku z ventilu ARV ProClick.2. Nasazení pohonu ARM ProClick na něj.A to vše bez jakýchkoliv dalších prvků a použití nástrojů. Jen tak!Knoflík a modrý omezovací kroužek, jsou namontovány na ventilu na západku. Pod knoflíkem je vždy přišroubovaný adaptér pro elektrické pohony ARM ProClick. Montáž pohonu provádí nasunutím na ventil s adaptérem ve vhodné poloze pro uživatele. Pro sesunutí pohonu z ventilu stačí pouze stisknout a podržet tlačítko pro uvolnění uzamykacího mechanismu.Osvěžený designPro pohodlnější ruční ovládání jsou knoflíky v otočných směšovacích ventilech ARV ProClick a elektrických pohonech ARM ProClick větší oproti předchozí generaci.Mají také otočnou číselnou stupnici, která je namontována na západku.1. LED diody - Pomocí čitelných LED diod signalizuje aktuátor svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlný knoflík - Velký knoflík s jasným indikátorem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko provozního režimu - Jednoduché tlačítko umožňuje změnit provozní režim pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou - Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojůSCHÉMA MONTÁŽE POHONU NA PROCLICK VENTIL1. ARV ventil ProClick2. Čtyři upevňovací body mechanismu ProClick3. Zploštění na adaptéru4. Páčka mechanismu ProClick5. Servopohon ARM ProClick6. Kroužek s indikátorem7. Knoflík8. Oboustranná stupniceK montáži pohonu ARM ProClick na ARV ventily předchozí generace slouží připojovací sada 1410110 (k dispozici v našich dalších aukcích):a. značkab. adaptér na dřík ventiluc. zajišťovací šroub pohonuMontáž pohonu je možná v jedné ze 4 poloh. Ukazováček modrého kroužku by měl být nastaven nahoru. Pokud je po nasazení pohonu na ventil tento prvek v jiné poloze, vytáhněte knoflík, demontujte modrý kroužek a znovu jej nasaďte, ukazováčkem nahoru. Modrý kroužek má z vnitřní strany konstrukční prvek umožňující jeho podkopání plochým šroubovákem.
