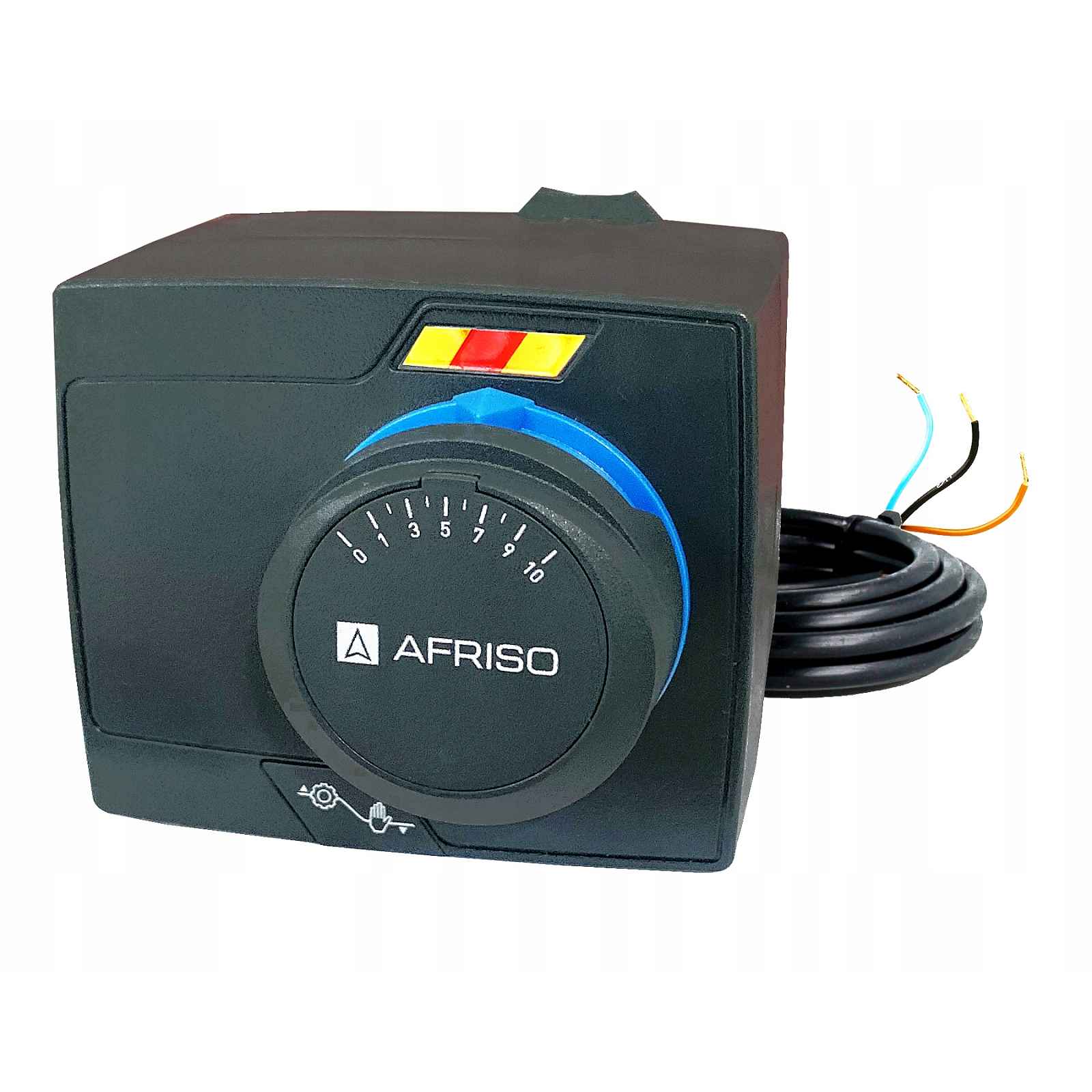

Pohon Afriso Arm 343 3 Bodový Pro Click 230V Pro Směšovací Ventil

Servopohon 3-bod 230V ARM 343 ProClick AFRISO NOVINKAAPLIKACEElektrické pohony ARM ProClick jsou určeny pro ovládání rotačních směšovacích ventilů. V závislosti na verzi je jejich točivý moment 6 nebo 15 Nm. Jejich rozsah otáčení je 90°. Je také možné ovládat servopohon v manuálním režimu pomocí knoflíku.POPISServopohony ARM ProClick se vyznačují jedinečnými funkcemi a atraktivním vzhledem. Oboustranná stupnice na knoflíku určuje stupeň otevření ventilu. Velké LED diody indikují směr otáčení ventilu. Manuální otáčení ventilu je možné díky použití snadno použitelné spojky ve formě tlačítka. Servopohony ARM ProClick nevyžadují žádnou údržbu díky použití extrémně adhezivního maziva ozubených kol. Servopohony jsou dodávány s 2 m dlouhým elektrickým kabelem s barevně jasně označenými žilami. Kabel je spojen s pohonem přes zástrčku, zajištěnou víkem. To umožňuje montáž pohonu na ventil bez připojeného ovládacího kabelu. Montáž pohonu ARM ProClick na směšovací ventily ARV ProClick se provádí bez použití nářadí a bez dalších dílů nebo adaptérů. Pomocí vhodných adaptérů lze pohony ARM ProClick namontovat také na ventily předchozí generace ARV a na ventily jiných výrobců. V závislosti na konstrukci ventilů lze pohony ARMProClick namontovat na ventil pomocí mechanismu ProClick nebo tradičním způsobem pomocí upevňovacích a protilehlých šroubů.napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovéINOVATIVNÍ systém ProClickNejvětší výhodou nové generace směšovacích ventilů ARV ProClick a elektrických pohonů ARM ProClick je inovativní systém ProClick.Díky němu je montáž nového pohonu ARM ProClick na nový ventil ARV ProClick omezena na dva jednoduché kroky:1. Obrázek knoflíku z ventilu ARV ProClick.2. Nasazení pohonu ARM ProClick na něj.A to vše bez jakýchkoliv dalších prvků a použití nástrojů. Jen tak!Knoflík a modrý omezovací kroužek, jsou namontovány na ventilu na západku. Pod knoflíkem je vždy přišroubovaný adaptér pro elektrické pohony ARM ProClick. Montáž pohonu se provádí nasunutím na ventil s adaptérem ve vhodné poloze pro uživatele. Pro sesunutí pohonu z ventilu stačí pouze stisknout a podržet tlačítko pro uvolnění uzamykacího mechanismu.Osvěžený designPro pohodlnější ruční ovládání jsou knoflíky v otočných směšovacích ventilech ARV ProClick a elektrických pohonech ARM ProClick větší oproti předchozí generaci.Mají také otočnou číselnou stupnici, která je namontována na západku.SCHÉMA MONTÁŽE POHONU NA PROCLICK VENTIL1. ARV ventil ProClick2. Čtyři upevňovací body mechanismu ProClick3. Zploštění na adaptéru4. Páčka mechanismu ProClick5. Servopohon ARM ProClick6. Kroužek s indikátorem7. Knoflík8. Oboustranná stupniceK montáži pohonu ARM ProClick na ARV ventily předchozí generace slouží připojovací sada 1410110 (k dispozici na našich dalších aukcích nebo v možnosti "koupit v ceně"):a. značkab. adaptér na dřík ventiluc. zajišťovací šroub pohonuMontáž pohonu je možná v jedné ze 4 poloh. Ukazováček modrého kroužku by měl být nastaven nahoru. Pokud je po nasazení pohonu na ventil tento prvek v jiné poloze, vytáhněte knoflík, demontujte modrý kroužek a znovu jej nasaďte, ukazováčkem nahoru. Modrý kroužek má z vnitřní strany konstrukční prvek umožňující jeho podkopání plochým šroubovákem.1. LED diody - Pomocí čitelných LED diod signalizuje aktuátor svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlný knoflík - Velký knoflík s jasným indikátorem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko provozního režimu - Jednoduché tlačítko umožňuje změnit provozní režim pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou - Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojů
