Pohon Afriso Arm 343 3 Bodový Pro Click 230V Pro Směšovací Ventil

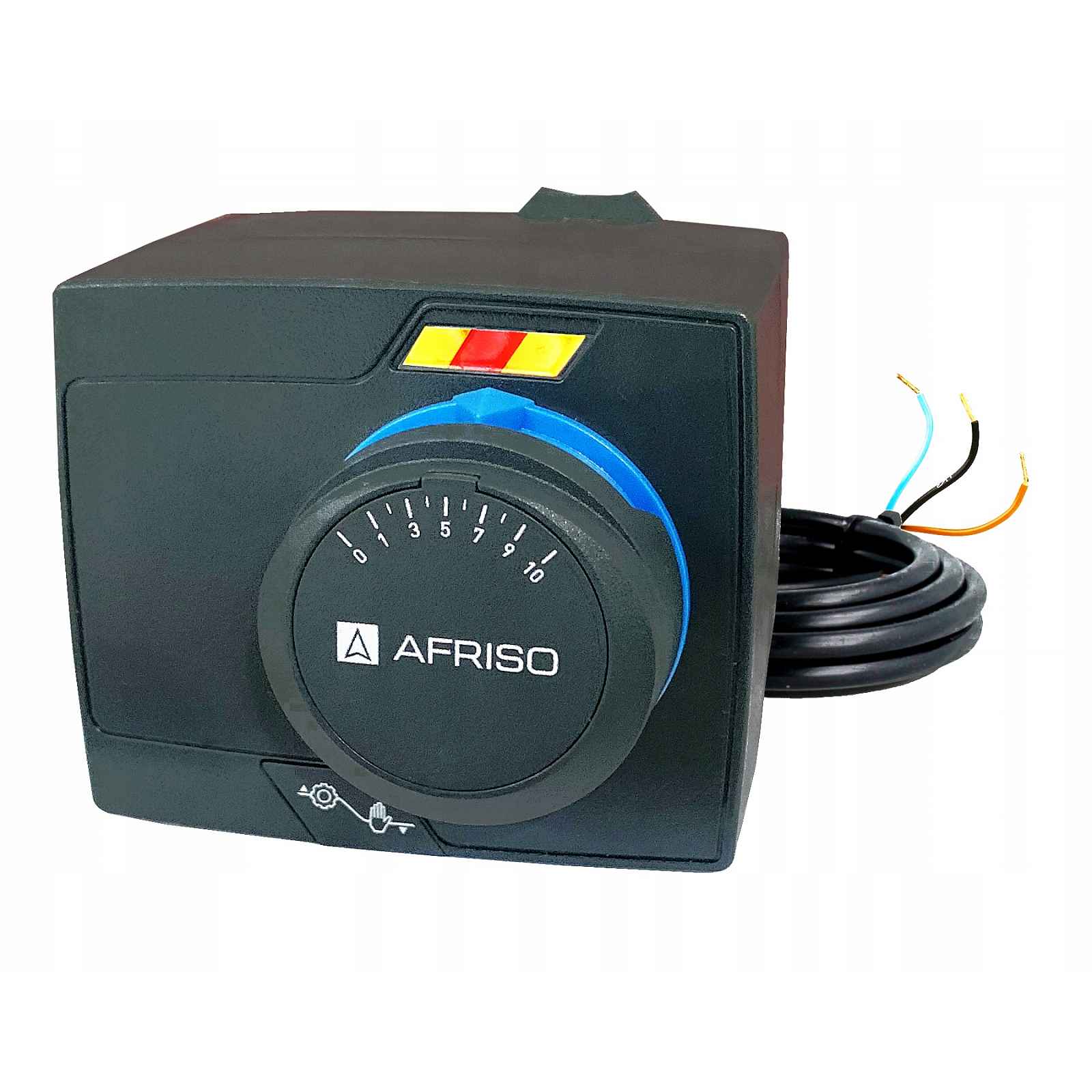

3-bodový pohon ARM 230V 343 ProClick AFRISO NOVINKAAPLIKACEElektrické pohony ARM ProClick jsou určeny k ovládání otočných směšovacích ventilů. V závislosti na verzi je jejich točivý moment 6 nebo 15 Nm. Jejich rozsah otáčení je 90°. Je také možné ovládat pohon v manuálním režimu pomocí otočného knoflíku.POPISPohony ARM ProClick se vyznačují jedinečnými funkcemi a atraktivním vzhledem. Oboustranná stupnice na knoflíku určuje stupeň otevření ventilu. Velké LED diody ukazují směr otáčení ventilu. Ruční otáčení ventilu je možné díky použití snadno použitelné spojky ve formě tlačítka. Pohony ARM ProClick nevyžadují žádnou údržbu díky použití mimořádně adhezivního maziva ozubených kol. Pohony jsou dodávány s elektrickým kabelem o délce 2 m s žilami jasně označenými barvami. Kabel je připojen k pohonu pomocí zástrčky, která je zajištěna víkem. To umožňuje montáž pohonu na ventil bez připojeného ovládacího kabelu. Montáž pohonu ARM ProClick na směšovací ventily ARV ProClick se provádí bez použití nářadí a bez dalších dílů nebo adaptérů. Pomocí vhodných adaptérů lze pohony ARM ProClick namontovat také na ventily předchozí generace ARV a na ventily jiných výrobců. V závislosti na konstrukci ventilů lze pohony ARMProClick namontovat na ventil pomocí mechanismu ProClick nebo tradičním způsobem pomocí upevňovacích a protilehlých šroubů.napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovéINOVATIVNÍ systém ProClickNejvětší výhodou nové generace směšovacích ventilů ARV ProClick a elektrických pohonů ARM ProClick je inovativní systém ProClick.Díky němu je montáž nového pohonu ARM ProClick na nový ventil ARV ProClick omezena na dva jednoduché kroky:1. Obrázek knoflíku z ventilu ARV ProClick.2. Na něj je namontován pohon ARM ProClick.A to vše bez jakýchkoli dalších prvků a použití nářadí. Tak prostě!Knoflík a modrý omezovací kroužek jsou namontovány na ventilu na západku. Pod knoflíkem je vždy přišroubovaný adaptér pro elektrické pohony ARM ProClick. Montáž pohonu se provádí nasunutím na ventil s adaptérem do uživatelsky vhodné polohy. K sejmutí pohonu z ventilu stačí pouze stisknout a podržet tlačítko pro uvolnění blokovacího mechanismu.Osvěžený designPro pohodlnější ruční ovládání jsou otočné knoflíky v otočných směšovacích ventilech ARV ProClick a elektrických pohonech ARM ProClick větší než u předchozí generace.Mají také otočnou číselnou stupnici, která je namontována na západku.SCHÉMA MONTÁŽE POHONU NA VENTIL PROCLICK1. ARV ventil ProClick2. Čtyři upevňovací body mechanismu ProClick3. Zploštění na adaptéru4. Páčka mechanismu ProClick5. ARM ProClick pohon6. Prsten s indikátorem7. Knoflík8. Oboustranná stupniceK montáži pohonu ARM ProClick na ventily ARV předchozí generace slouží připojovací sada 1410110 (k dispozici na našich ostatních aukcích nebo v možnosti „koupit v sadě“):a) značkab. adaptér na čep ventiluc. šroub blokující pohonMontáž pohonu je možná v jedné ze 4 poloh. Ukazovací prvek modrého prstence by měl být nastaven směrem nahoru. Pokud je po nasazení pohonu na ventil tento prvek v jiné poloze, vytáhněte knoflík, demontujte modrý kroužek a znovu jej nasaďte pomocí ukazovacího prvku nahoru. Modrý kroužek má z vnitřní strany konstrukční prvek, který umožňuje jeho podkopání plochým šroubovákem.1. LED diody – Pomocí čitelných LED diod signalizuje pohon svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko režimu provozu – Jednoduché a použitelné tlačítko umožňuje změnu režimu provozu pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou – Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojů
