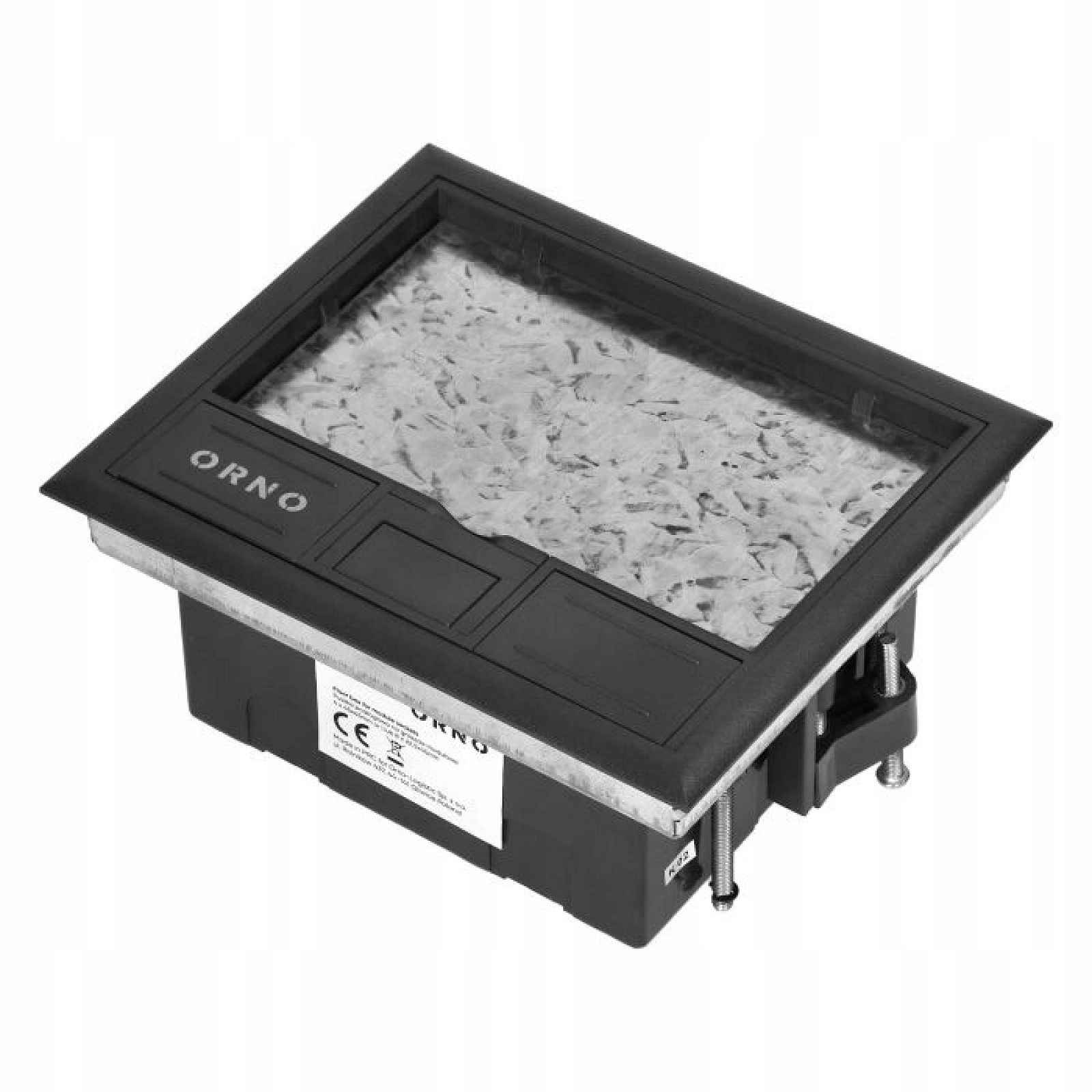

Podlahová krabice pro modulární zásuvky 4 x 45 x 45 mm nebo 8 x 22,5 x 45 mmKrabice je určena pro 4 moduly, které lze libovolně konfigurovat pomocí modulů řady OR-GM-9010 a přizpůsobit tak zásuvku preferencím uživatele. Zásuvka pojme 4 moduly o rozměrech 45 x 45 mm nebo 8 modulů o rozměrech 22,5 x 45 mm nebo odpovídající kombinaci obou typů.
Elektroinstalační Krabice má nastavitelnou výšku umístění rámečku s moduly. To umožňuje přesné přizpůsobení např. do rovných nebo úhlových zástrček a umožňuje úplné uzavření klapky během používání zásuvky.
Modulární krabici lze instalovat do technických zvednutých podlah. Navíc díky použití montážní krabice z nerezové oceli OR-GP-9201MB je možné plechovku použít i v betonovém potěru. Toto řešení zajišťuje všestrannost a trvanlivost instalace v různých podmínkách.
Minimální montážní hloubka 75 mm (s možností nastavení o 35 mm) umožňuje efektivní a přesnou instalaci. Regulace umožňuje vyrovnat zásuvku s podlahou.
Elektroinstalační Krabice byla navržena s ohledem na ochranu kabelů a vodičů. Má dva kabelové výstupky chráněné ochrannou pěnou, která navíc chrání kabely před poškozením. Klapka zásuvky může být uzavřena i během používání, což zajišťuje maximální bezpečnost.
Elektroinstalační Krabice má výřez pro podlahovou krytinu nebo jinou povrchovou úpravu. Do víka lze vložit parkety, panely, gres, terakotu, desku nebo jiný materiál o tloušťce až 8 mm. To je další vlastnost, která zvyšuje přizpůsobení plechovek různým typům podlah.
Konstrukce pouzdra je založena na plastu, který je navíc vyztužený ocelovým rámem. Díky tomu je zásuvka odolnější vůči zatížení, což potvrzuje možnost odolání tlaku až do cca 550 N. Kryt je vyroben z pevné oceli.
Technické údaje :Provedení/typ krytu: ObdélníkovýPočet výstupků: 4Počet modulů: 4S kabelovým výstupkem ve víku:AnoMateriál pouzdra: Plast a ocelMateriál víka:Zatížení krytu [kN]: 0.55Stupeň krytí (IP): IP20S prohlubní/výřezem pro podlahovou krytinu:anoHloubka vybrání/výřezu pro podlahovou krytinu (mm): 8Barva: ŠedáČíslo RAL: 7043Pro vnitřní instalaci:anoPro venkovní instalaci: ne Pro instalaci s dvojitým dnem:anoPro mokré čištění: neVnější šířka [mm]: 169Vnější délka [mm]: 141Vestavná délka [mm]:130Šířka zabudování [mm]: 156Minimální hloubka [mm]: 75
