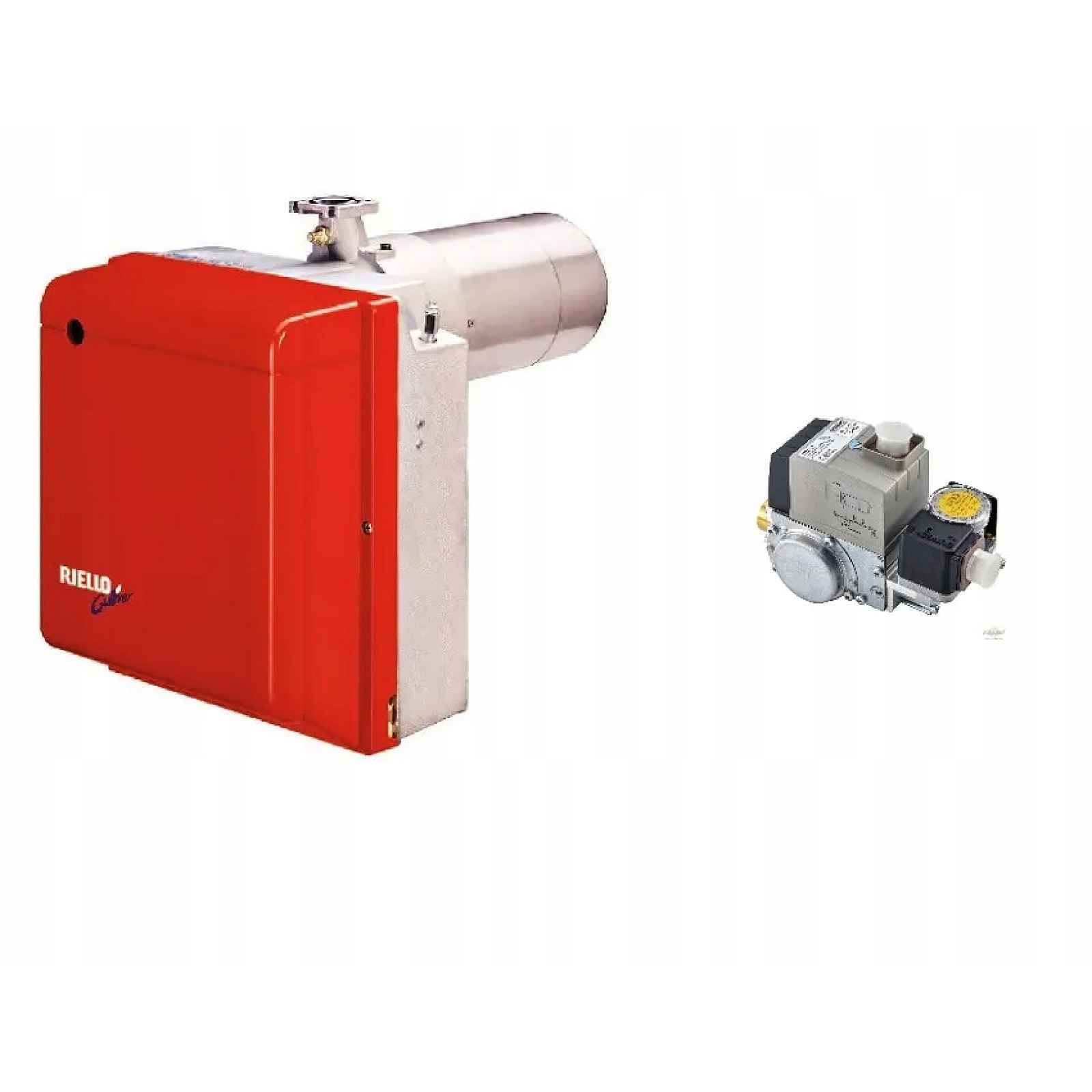

Plynový hořák Riello BS1 70-116 mm s plynovou rampou MBC65 1/2" 16-52 kW jednotka

Všechny modely používají stejné komponenty navržené společností Riello pro řadu Gulliver.

Vysoká úroveň kvality zaručuje bezpečnou práci. Hořáky jsou vybaveny mikroprocesorovou bezpečnostní schránkou hořáku, která poskytuje indikaci provozu a diagnostiku příčiny závady.

Při vývoji těchto hořáků byla věnována zvláštní pozornost snížení hluku, snadné instalaci a regulaci, aby bylo dosaženo co nejmenší velikost, aby vyhovovaly jakémukoli typu kotle dostupného na trhu.

Všechny modely jsou schváleny evropskou normou EN 676 a splňují evropské směrnice o plynových zařízeních, elektromagnetické kompatibilitě, nízkém napětí a výkonnosti kotle.

Všechny hořáky Gulliver BS jsou testovány před opuštěním továrny.

VYSOKÁ KVALITA PLYNOVÉHO HOŘÁKU RIELLO BS1

Přesně promyšlená konstrukce je jednou silnou stránkou, precizní zpracování a kontrola kvality – druhou.

Ve výrobním závodě RIELLO je každý plynový hořák BS1 podroben rozsáhlé a přísné závěrečné kontrole.

Moderní metody umožňují kontrolu nejen komponentů, ale i celého hořáku a zaručují tak bezporuchovost a bezpečnost provozu. - kvalita, kterou každý odborník na topné systémy rád doporučí a namontuje zákazníkovi.⭐Plynový hořák Riello BS2 s plynovou rampou (s plynovou přípojkou)

TECHNICKÉ ÚDAJE PLYNOVÉHO HOŘÁKU RIELLO model BS2 typ 912 T1

ROZBITÝ SCHÉMA A POPIS PLYNOVÉHO HOŘÁKU RIELLO BS2

POPIS

• 1 – Tlakový tlakový spínač
• 2 – 6-pinová zásuvka plynového systému
• 3 – Ovladač s 7-mi pinovým konektorem
• 4 – Tlačítko nulování s blokovací lampou
• 5 – Příruba s izolačním těsněním
• 6 – Regulační jednotka vzduchové škrticí klapky
• 7 – Hlavní upevňovací jednotka

8 – Bod měření tlaku

POZOR: zde kupujete hořák Riello BS2 bez plynové rampy!TECHNICKÉ ÚDAJE PLYNOVÉHO HOŘÁKU RIELLO model BS1 typ 911 T1

ROZBITÝ SCHÉMA A POPIS PLYNOVÉHO HOŘÁKU RIELLO BS1

POPIS

• 1 – Tlakový tlakový spínač
• 2 – 6-pinová zásuvka plynového systému
• 3 – Ovladač s 7-mi pinovým konektorem
• 4 – Tlačítko nulování s blokovací lampou
• 5 – Příruba s izolačním těsněním
• 6 – Regulační jednotka vzduchové škrticí klapky
• 7 – Hlavní upevňovací jednotka
• 8 – Bod měření tlakuROZMĚRY PLYNOVÉHO HOŘÁKU RIELLO model BS1
• PLYNOVÁ LINKA – PLYNOVÁ RAMPA MULTIBLOC

Hořáky jsou přizpůsobeny pro přívod paliva z pravé nebo levé strany.

V závislosti na výdeji paliva a dostupném tlaku v napájecím potrubí je třeba zkontrolovat správnou plynovou cestu, aby byla přizpůsobena požadavkům instalace.

Plynová dráha je typu Multibloc, která obsahuje hlavní komponenty v jednom celku.

S výjimkou modelu MBC 65/1 lze do plynových instalací Multibloc namontovat kontrolu těsnění ventilu (jako doplňkové vybavení).

Plynová dráha MBC 65/1 může být namontována pouze na levé straně hořáku.

Rozměry kolejnic se liší v závislosti na jejich konstrukčních vlastnostech.

Níže uvedená tabulka uvádí rozměry plynového potrubí, které lze namontovat do hořáků Gulliver BS, průměr vstupu a spojovací přírubu k hořáku.MONTÁŽ PLYNOVÉHO HOŘÁKU RIELLO model BS1 typ 911 T1

UPEVNĚNÍ NA KOTEL

V případě potřeby je nutné rozšířit otvory pro těsnění (3) (viz obrázek). 3).

Připevněte přírubu hořáku (5) k dvířkům kotle (1) pomocí čtyř šroubů (4) s maticemi (2) a přeložte izolační těsnění (3).

Připevněte spalovací hlavu hořáku k přírubě (poz. 5) přitlačte přírubu šrouby (poz. 6) a utáhněte šroub (poz. 4)

Poznámka

Při montáži hořáku kvůli proměnlivému rozměru (A) (viz obrázek). 4) ujistěte se, zda je délka hlavy hořáku větší než tloušťka dvířek kotle.

ROZSAH PRÁCE PLYNOVÉHO HOŘÁKU RIELLO model
