PC302N Adaptor Kamco pro připojení hadic čisticího čerpadla k tělu rotoru

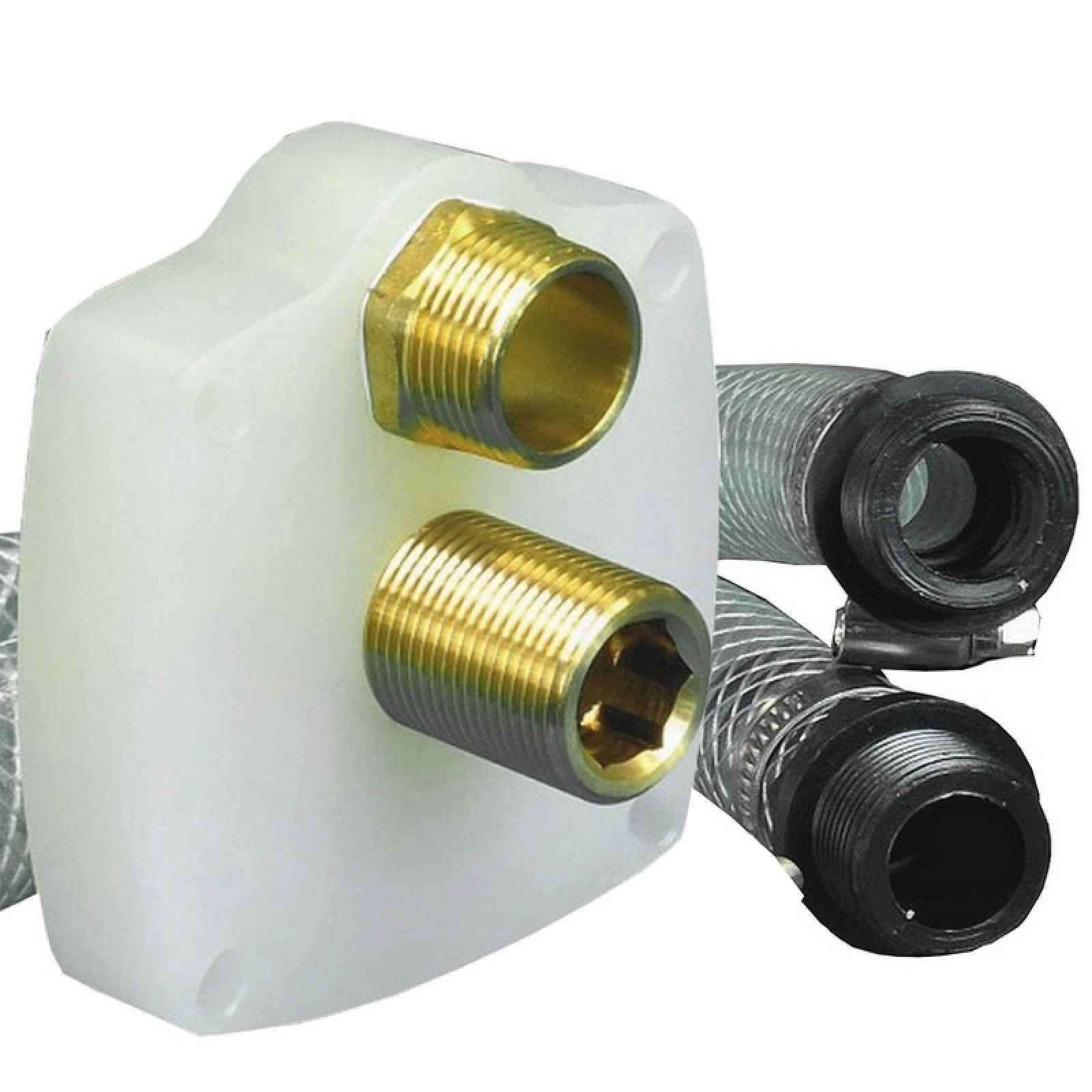

PC302N ADAPTOR „KAMCO UK“ Pro připojení hadic čisticího čerpadla k tělu rotoru čerpadla. COPro připojení hadic čisticího čerpadla k rotorové komoře čerpadla C.O. Usnadňuje připojení k C.O., čistí rotorovou komoru. Pro vybrané čerpadla Grundfos, Wilo apod.PC302N ADAPTÉR PRO PŘIPOJENÍ „KAMCO“ NA MÍSTO OBĚHOVÉHO ČERPADLA.Připojovací adaptér umožňující připojení hadic čisticího čerpadla k tělu čerpadla v kotli nebo na instalaci v o.s.Po demontáži motoru cirkulačního čerpadla (hlavičky) je adaptér namontován na dobu čištění na jeho místo. Hadice umožňují připojení hadic k čisticí pumpě. Adaptér umožňuje čištění kotlů nebo dokonce celé instalace bez nutnosti „obcházení“ oběhového čerpadla a zároveň zajišťuje dobré vyčištění samotného čerpadla od pilin a rzi.Adaptér PC302N byl navržen především pro čerpadla Grundfos Selectric a kombinovaná čerpadla kotlů, ale bude se hodit pro mnoho dalších jednotek, včetně některých modelů Myson, Terrier, Circulator Pumps Ltd a Wilo Gold.Sada obsahuje:1) Tělo adaptéru s 3/4" konektory;a) pevným bočnímb) regulovatelným středovým2) 2 adaptérové hadice 0,5 m 4 x M5, 3/4"3) 6 x imbusové šrouby M64) Šestihranný klíč pro nastavení středového konektoru5) Velký O-kroužek pro utěsnění tělesa čerpadla6) Malý O-kroužek pro utěsnění komor čerpadlaPlastová nádoba pro přenášení sadyNÁVOD K POUŽITÍ ADAPTÉRU ČERPADLA: Než začnete: Vypněte nebo odpojte elektricky existující oběhové čerpadlo a zabezpečte kabel a konektory. Chraňte oblast kolem čerpadla před únikem vody. Uzavřete uzavírací ventily oběhového čerpadla a nezapomeňte, že není neobvyklé, že ventily nejsou zcela utěsněny, přestože jsou zdánlivě zcela uzavřeny. Postup: 1. Odšroubujte imbusové šrouby a opatrně sejměte hlavu oběhového čerpadla a motorovou jednotku a ponechte normálně nainstalovaný korpus oběhového čerpadla. 2. Při vyjmutí hlavy čerpadla by malé množství vody (z čerpadla samotného a z potrubí) mělo být bezpečně shromážděno do podložené nádoby. 3. Očistěte hadříkem uvolněnou rez z vnitřní strany tělesa oběhového čerpadla. Ujistěte se, že jsou povrchy, na kterých budou O-kroužky přiléhat, čisté. 4. Nasaďte malý O-kroužek (6) na středový konektor – můžete použít malé množství silikonového těsnění nebo maziva, aby O-kroužek nespadl. 5. Nasaďte velký O-kroužek (5) na adaptér. Utáhněte tělo adaptéru dodanými imbusovými šrouby. Použijte klíč k pevnému a rovnoměrnému utažení šroubů. 6. Pomocí dodaného šestihranného klíče na středový konektor (1B) jej přesně utáhněte, dokud neutěsníte malý O-kroužek (6). POZOR: Neutahujte příliš pevně, protože by mohlo dojít k poškození O-kroužků nebo hlavního těla adaptéru. 7. Připojte hadice k adaptéru a k hadicím čerpadla / čistícího zařízení. 8. Otevřete uzavírací ventily na čisticí pumpě. 9. Pomalu otevřete uzavírací ventily oběhového čerpadla a zkontrolujte adaptér a všechny hadice pro únik. 10. Zapněte proplachovací pumpu přibližně na 5 sekund a znovu zkontrolujte těsnost systému. Proveďte postup oplachování doporučeným způsobem. Při používání adaptéru v oběhovém čerpadle umístěném v krytu kotle je třeba dbát zvýšené opatrnosti, aby se zabránilo úniku a rozstřiku vody, a to z důvodu blízkosti citlivých elektronických obvodů a PCB. Používejte pouze O-kroužky odolné vůči chemikáliím. Nikdy nepřidávejte chemikálie, dokud nezkontrolujete těsnost systému. Postup při proplachování instalace dvoufunkčním kotlem: Po dokončení oplachování okruhu radiátorů je třeba odšroubovat kohoutek teplé vody tak, aby kotel nasměroval průtok přes deskový výměník tepla a kotel se rozhořel. Pokud kapalina v nádrži agregátu/čisticího čerpadla dosáhne teploty 50 °C, vypněte kotel, dokud nevychladne. Upozornění: Některé kotle umožňují průtok pouze v jednom směru v režimu teplé vody. Přidejte čisticí prostředek podle doporučení výrobce chemie a pravidelně změňte směr průtoku. Nastavte čerpadlo/agregát do režimu vypouštění a vypouštějte (v obou směrech, pokud je to možné), dokud nebude voda vypouštění čistá. Zatímco tento postup proplachování deskového napájení výměníku tepla lze provádět jako samostatný postup bez oplachování napájení zbytku topného systému, vždy doporučujeme propláchnout napájení celého systému, když je výměník tepla zablokován. Pokud to nebude provedeno, je vysoká pravděpodobnost, že se výměník tepla v budoucnu znovu zablokuje, protože nečistoty z instalace budou při normálním průtoku a provozu kotle převedeny do výměníku tepla. Poznámka 1: Aby bylo dosaženo maximálního průtoku kolem systému při proplachování pod tlakem, měl by být počet ohybů a omezení omezen na minimum a průměry trubek by měly být co největší. Poznámka 2: Buďte opatrní při používání
