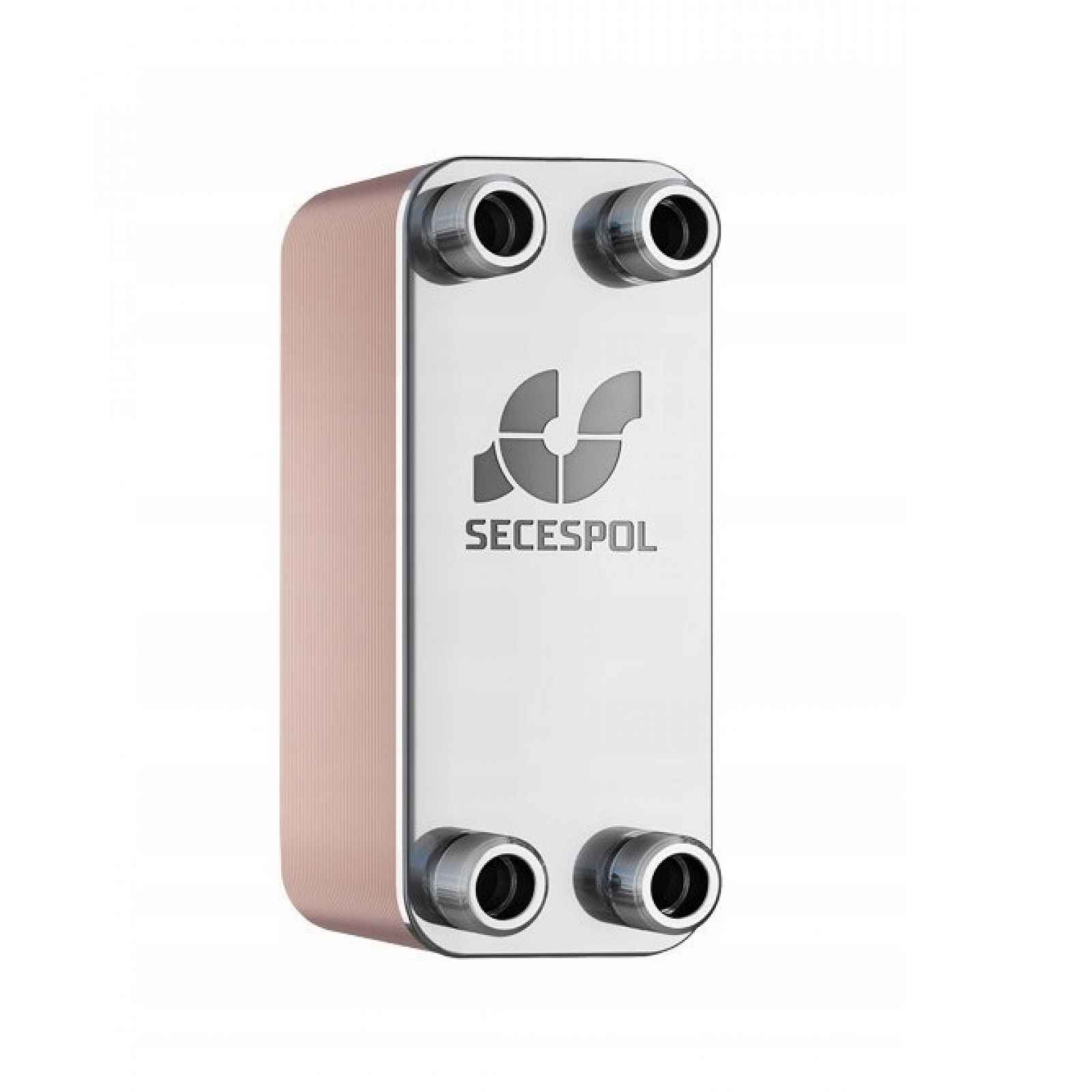

Pájený deskový výměník Lb 31-020 20 kW 1"

Pájený deskový výměník LB 31-020 20 kW 1"Výměník tepla LB31-20 DN 25 0203-0062 Výměníky L-line jsou deskové výměníky pájené mědí určené pro standardní topné nebo chladicí systémy typu kapalina-kapalina. Optimální tvarování průtokových kanálů zajišťuje kompromis mezi dosažením nízkého průtokového odporu a vysokou účinností výměny tepla. Pevnost konstrukce a pevné spojení desek zajišťuje proces pájení ve vakuové peci. Jedná se o osvědčené řešení v domácích topných instalacích, tepelných uzlech, topných kotlích, krbech s vodním pláštěm. Pro každou velikost výměníku je možné zvolit různé velikosti přípojek a dvouprůtokovou verzi výměníku, která se vyznačuje vysokou účinností výměny tepla při náročnějších parametrech V deskových výměnících tvoří plochu pro výměnu tepla vroubkované desky z nerezové oceli spojené do balíčku metodou tvrdého vakuového pájení (pájené deskové výměníky) nebo zkroucené pomocí těsnění a vnějších rámů (kroucené deskové výměníky) Průtok tekutin je zaměřen na každý druhý kanál vytvořený topnými deskamiTechnické údaje: Typ výrobku: VÝMĚNÍKPočet desek: 20Max. pracovní tlak: 30 barMaximální teplota průtoku: 230 °CMateriál: Nerezová ocelVýkon: 21 kWModel: PájenýPřipojení primárního obvodu: Vnější závitPřipojení sekundárního obvodu: Vnější závitVelikost závitu primárního obvodu: 1 palecVelikost závitu sekundárního obvodu: 1 palec (25)Jmenovitý vnitřní průměr primárního obvodu: 1 palec (25)Maximální konstrukční tlak: 30 barMinimální konstrukční tlak: 0 barPočet přípojek: 4.0Spojování desek: Pájené mědíMaximální průtok: 0,92 m3/hTyp připojení: Vnější závitRozteč svislých otvorů: 232 mmRozteč hrdel vodorovně: 68 mmSchéma průtoku: jednoprůtokovéMinimální konstrukční teplota: -195 °CVybavení tepelnou izolací: neVybaveno upevňovacím držákem: neVybavení ocelovými spojkami pro svařování: neOznačení pro výkres:K1 – přívod topného médiaK2 – výstup vyhřívaného médiaK3 – přívod vyhřívaného médiaK4 – výstup topného média
