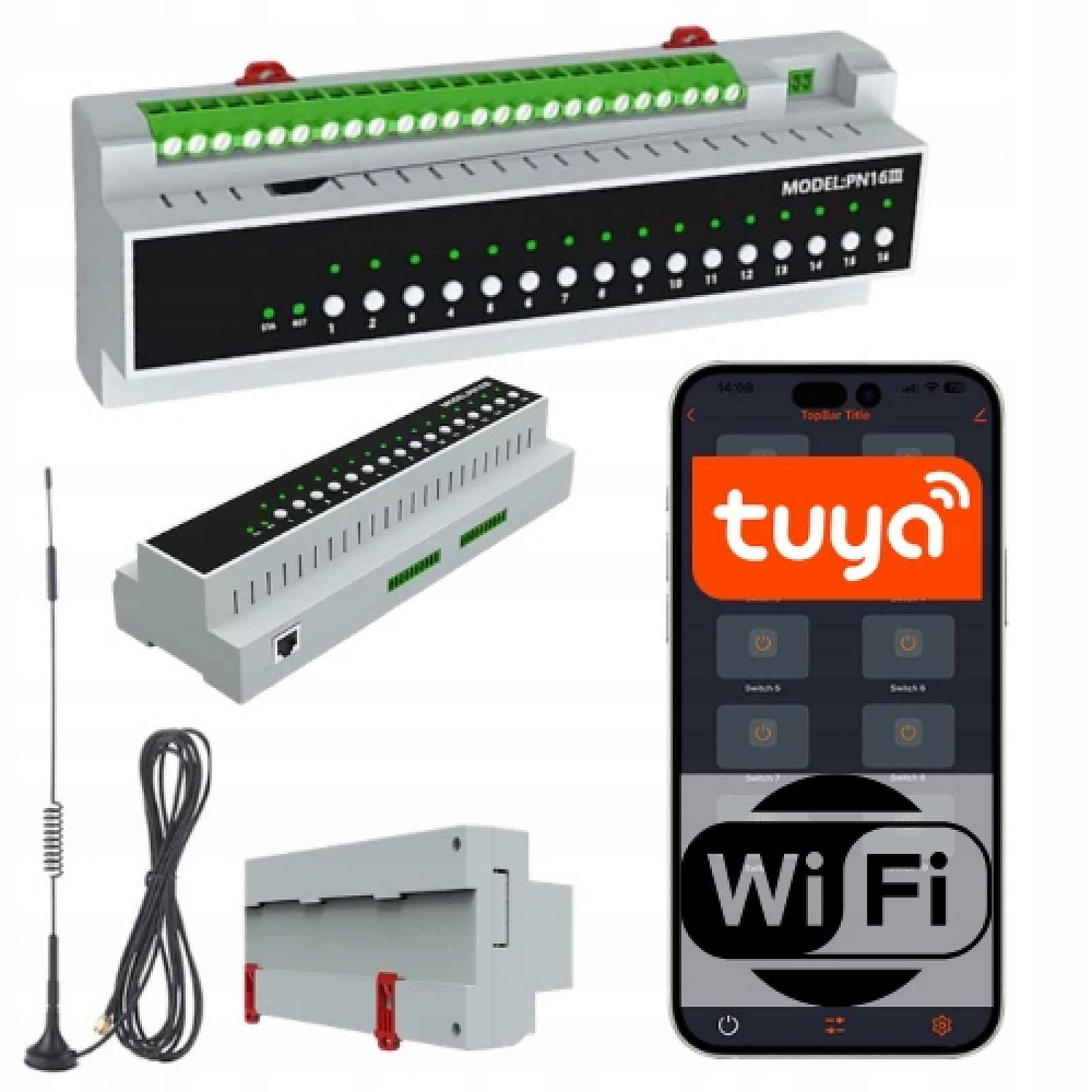

Ovladač Tuya WiFi 16 kanálů Smart Life na Din lištu 50A 16A

16-kanálový WiFi relé na DIN lištu – ovladač obvodů 50A / 16A, Tuya Pro připojení zařízení není potřeba žádná brána – ovladač se připojuje přímo k síti WiFi 2,4 GHz a aplikaci Tuya / Smart Life Náš 16-kanálový WiFi relé pro montáž na DIN lištu je řešením určeným pro centrální ovládání více elektrických obvodů v rozvaděči. Zařízení nabízí různé třídy zatížení výstupů – kanály 1 až 4 jsou přizpůsobeny pro práci s zatížením až 50 A na kanál, zatímco kanály 5 až 16 pro standardní zatížení až 16 A na kanál, což umožňuje jejich přizpůsobení různým typům instalací. Ovladač je napájen přímo ze sítě AC 100–220 V (L/N) a umožňuje lokální i dálkové ovládání obvodů. Kanály 1 až 10 pracují jako výstupy 230 V (přenosové). Kanály 11 až 16 jsou bezpotenciálové výstupy (dry contact) – neuvádějí napětí, ale pouze spouštějí/roztahují obvod, což umožňuje ovládání pohonů, ústředny nebo jiných zařízení vyžadujících beznapěťový kontakt. Komunikace probíhá přes WiFi 2,4 GHz a zařízení pracuje v ekosystému Tuya. Ovladač se připojuje přímo k WiFi routeru – nevyžaduje žádnou další bránu. Zařízení spolupracuje s Amazon Alexa a Google Home (prostřednictvím aplikace Tuya / Smart Life). V aplikaci část kanálů (11 až 16) podporuje dodatečný žaluziový režim (curtain mode), ve kterém výstupy pracují střídavě ve dvojicích (např. nahoru/dolů). Po aktivaci roletového režimu tvoří dva kanály jeden ovládací pár a nemohou pracovat nezávisle.Nejdůležitější informace Komunikace WiFi 2,4 GHz – zařízení se připojuje přímo k routeru (nevyžaduje bránu). Spolupráce s aplikací Tuya Smart / Smart Life. Napájení ovladače: AC 100–220 V (L / N). Počet kanálů: 16 nezávislých kanálů Kanály 1 – 4 – reléové výstupy 230 V, max. 50 A na kanál. Kanály 5 až 10 – reléové výstupy 230 V, max. 16 A na kanál. Kanály 11 až 16 – výstupy bezpotenciálové (dry contact), max. 16 A na kanál – neuvádějí napětí. Kanály 11–12, 13–14, 15–16 mohou pracovat v žaluziovém režimu (curtain mode). V režimu rolet tvoří dva kanály jeden pár (např. nahoru/dolů) a nemohou pracovat nezávisle. Řídicí vstupy K1–K16 Každý vstup K je trvale přiřazen odpovídajícímu výstupnímu kanálu (1:1). Podpora monostabilních a bistabilních konektorů (skupinová konfigurace 1 až 8 a 9 až 16). Lokální ovládání pomocí tlačítek na krytu. Možnost vytváření scén a automatizace v aplikaci. Každý kanál může pracovat v jiné scéně. Možnost dát každému kanálu v aplikaci individuální jméno. Kompatibilita s Amazon Alexa a Google Home (přes aplikaci Tuya). Montáž na standardní DIN lištu. Rozměry zařízení: 25,2 × 8,6 × 5,6 cm. Šířka odpovídá přibližně 14 standardních modulů DIN (18 mm / modul). Venkovní WiFi anténa je součástí balení. Délka anténního kabelu: 121 cm. Výška antény: 22 cm. Doporučuje se vyvést anténu mimo kovovou rozvodnu pro zlepšení stability signálu. Montáž a rozměry Ovladač je určen pro montáž do elektrických rozvaděčů na standardní DIN lištu. Konstrukce skříně umožňuje instalaci do technických skříní a domácích i komerčních rozvaděčů. Při montáži je třeba zajistit volný přístup k připojovacím svorkám a ovládacím tlačítkům umístěným na krytu. Zařízení je vybaveno externí WiFi anténou, která zlepšuje stabilitu bezdrátového připojení. Při montáži do kovových rozvaděčů se doporučuje vyvést anténu mimo pouzdro, aby se omezilo potlačení signálu. Rozměry zařízení: Délka: 25,2 cm Výška: 8,6 cm Šířka: 5,6 cm Šířka odpovídá přibližně 14 standardních modulů DIN (18 mm / modul). Délka anténního kabelu: 121 cmVýška antény: 22 cmTrvalé přiřazení kanálů Každý z 16 ovládacích vstupů K (K1–K16) je trvale přiřazen k odpovídajícímu výstupnímu kanálu se stejným číslem. To znamená, že vstup K1 ovládá kanál 1, K2 kanál 2 a K16 kanál 16. Přiřazení má hardwarový charakter a nelze jej změnit v aplikaci ani v nastavení zařízení. Trvalé propojení vstupu s výstupním kanálem zjednodušuje kabeláž, zvyšuje čitelnost instalace a zajišťuje předvídatelné fungování ovladače v elektrických rozvaděčích a automatizačních systémech.Schéma připojení Následující schéma ukazuje způsob připojení napájení ovladače, výstupních kanálů a ovládacích vstupů. Napájení modulu je realizováno pomocí svorek L a N (AC 100–220 V). Tyto svorky slouží výhradně k napájení elektroniky ovladače.
