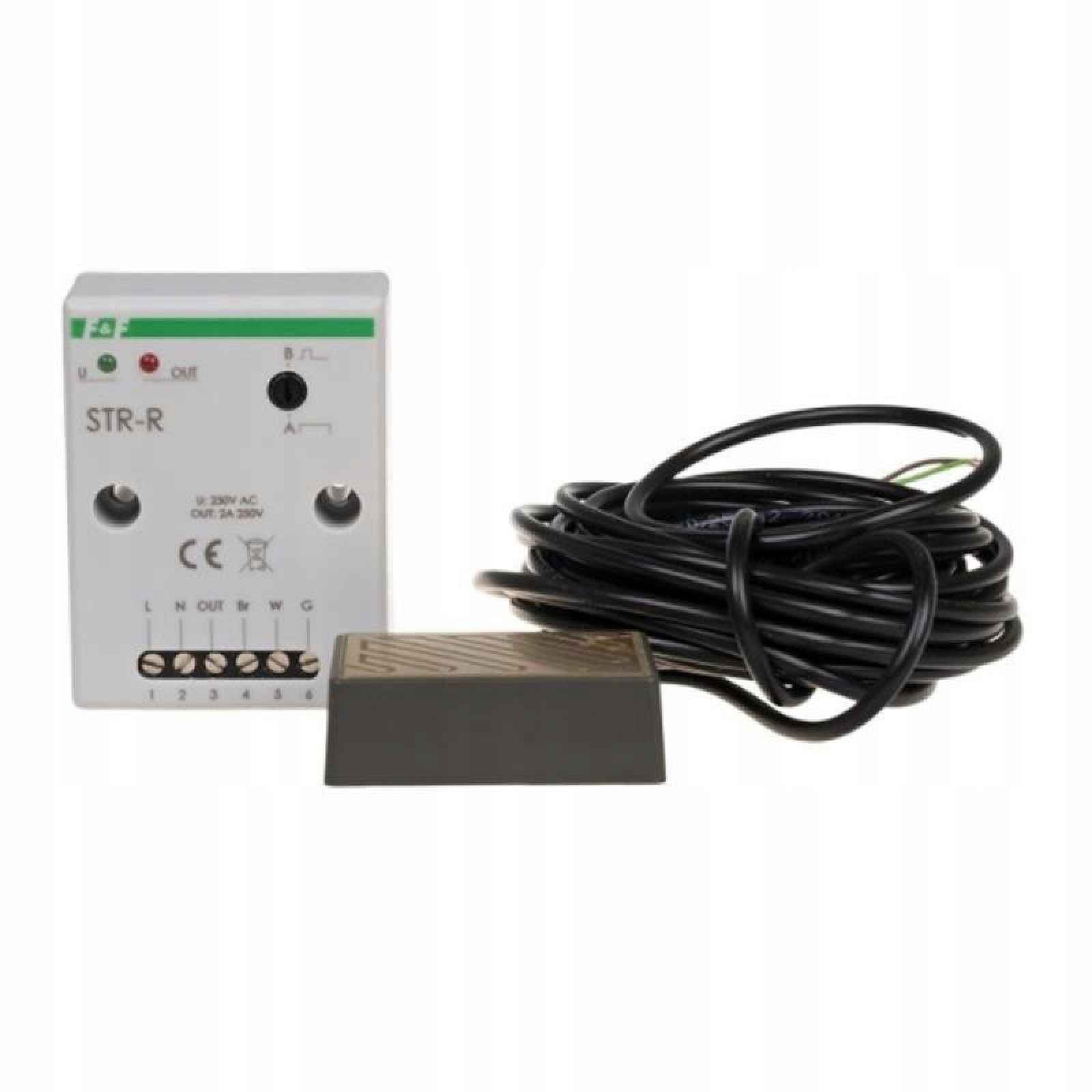

Ovladač rolet s dešťovým senzorem Str-r Ff
Ovladač STR-R spolu s externím senzorem srážek je určen k detekci dešťových srážek. V kombinaci s ovladači rolet STR-3 nebo STR-4 umožňuje vybudování systému, ve kterém budou v případě výskytu srážek zavřeny okenní rolety nebo srolovány markýzy. Celý popis ↓
Popis Ovladač rolet s dešťovým senzorem Str-r Ff
- Ovladač rolet s dešťovým senzorem STR-R FF
- Kód: STR-R
- Č.: 5908312597773
- Výrobce: F&F
- Určení
- Akce
Ovladač pracuje ve dvou režimech
Nepřetržitý režim
V okamžiku zahájení srážek se vnitřní kontakt relé uzavře a zůstane zavřený po celou dobu trvání srážek. V kombinaci s ovladači rolet STR-3 a STR-4 tento režim zajišťuje uzavření rolet v okamžiku výskytu deště a jejich zablokování v zavřené poloze až do ukončení srážek.
Zobrazit celý popis
Pulzní režim
V okamžiku zahájení srážek se vnitřní kontakt relé zavře na dobu cca. 1,5 s, předání jednorázového rozkazu k uzavření ovladačům rolet. V kombinaci s ovladači rolet STR-3 a STR-4 tento režim zajišťuje uzavření rolet v okamžiku výskytu deště, ale později má uživatel možnost rolety kdykoli zvednout.
Výběr provozního režimu je realizován pomocí otočného knoflíku umístěného na fasádě ovladače.
Technické údaje
řidič
napájení 100÷265 V AC
Kontakt uzavření relé způsobuje
- vznik úrovně linie N
- max. zatížení (AC-1) 2A / 230V
- spotřeba energie: pohotovostní režim < 0,2 W; provoz < 0,6 W
- provozní teplota (bez kondenzace páry) – 15÷50 °C
- maximální vnější připojení 2,5 mm²
- max. utahovací moment 0,4 Nm
- signalizace
LED napájení zelené U
- srážky a zapnutí LED relé červená OUT
- přípojka šroubové svorky 2,5 mm²
- rozměry 67×50×26 mm
- izolace (napájení-senzor-kontakt) ≥500V
- montáž dvou šroubů do země
- stupeň krytí IP20
- snímač srážek
- rozměry 55×50×13 mm
- napájení 8÷32 V DC
- kabel 3× 0,25 mm² / l= 5 m
- rozměry otvor pro šroub Ø3 / lepicí páska
- poloha < 30°
- stupeň krytí IP65
