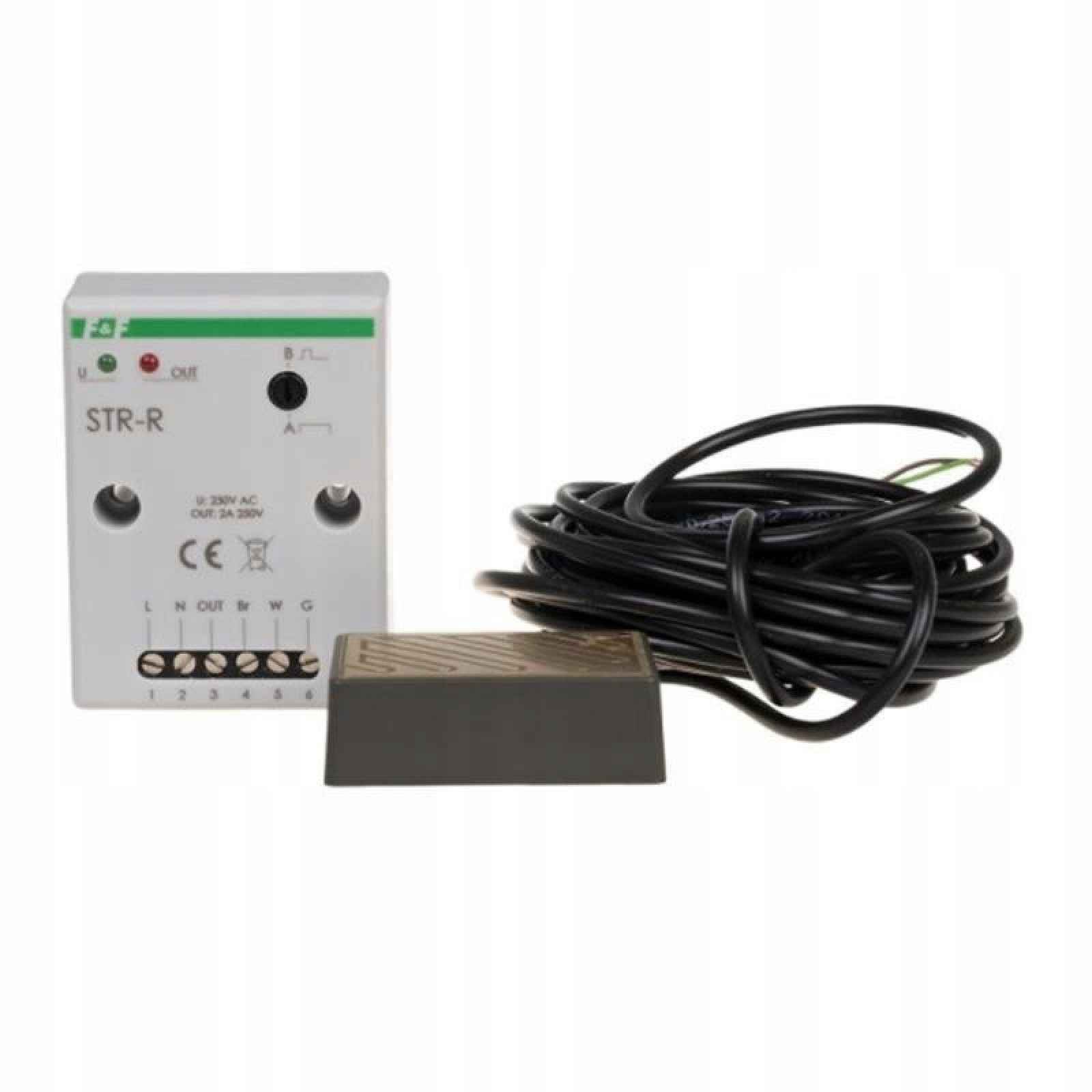

Ovladač rolet s dešťovým senzorem Str-r F&f
Ovladač STR-R spolu s externím senzorem srážek je určen k detekci dešťových srážek. V kombinaci s ovladači rolet STR-3 nebo STR-4 umožňuje vybudování systému, ve kterém budou v případě výskytu srážek zavřeny okenní rolety nebo srolovány markýzy. Celý popis ↓
Popis Ovladač rolet s dešťovým senzorem Str-r F&f
Ovladač rolet s dešťovým senzorem STR-RUrčení
Akce
Ovladač pracuje ve dvou režimech
Nepřetržitý režim
V okamžiku zahájení srážek se vnitřní kontakt relé uzavře a zůstane zavřený po celou dobu trvání srážek. V kombinaci s ovladači rolet STR-3 a STR-4 tento režim zajišťuje uzavření rolet v okamžiku výskytu deště a jejich zablokování v zavřené poloze až do ukončení srážek.
Pulzní režim
V okamžiku zahájení srážek se vnitřní kontakt relé zavře na dobu cca. 1,5 s, předání jednorázového rozkazu k uzavření ovladačům rolet. V kombinaci s ovladači rolet STR-3 a STR-4 tento režim zajišťuje uzavření rolet v okamžiku výskytu deště, ale později má uživatel možnost rolety kdykoli zvednout.
Zobrazit celý popis
Výběr provozního režimu je realizován pomocí otočného knoflíku umístěného na fasádě ovladače.
Technické údaje
řidič
napájení 100÷265 V AC
Kontakt uzavření relé způsobuje
- vznik úrovně linie N
- max. zatížení (AC-1) 2A / 230V
- spotřeba energie: pohotovostní režim < 0,2 W; provoz < 0,6 W
- provozní teplota (bez kondenzace páry) – 15÷50 °C
- maximální vnější připojení 2,5 mm²
- max. utahovací moment 0,4 Nm
- signalizace
LED napájení zelené U
- srážky a zapnutí LED relé červená OUT
- přípojka šroubové svorky 2,5 mm²
- rozměry 67×50×26 mm
- izolace (napájení-senzor-kontakt) ≥500V
- montáž dvou šroubů do země
- stupeň krytí IP20
- snímač srážek
- rozměry 55×50×13 mm
- napájení 8÷32 V DC
- kabel 3× 0,25 mm² / l= 5 m
- rozměry otvor pro šroub Ø3 / lepicí páska
- poloha < 30°
- stupeň krytí IP65
