Ovladač Posuvné Brány Ústředna 230V

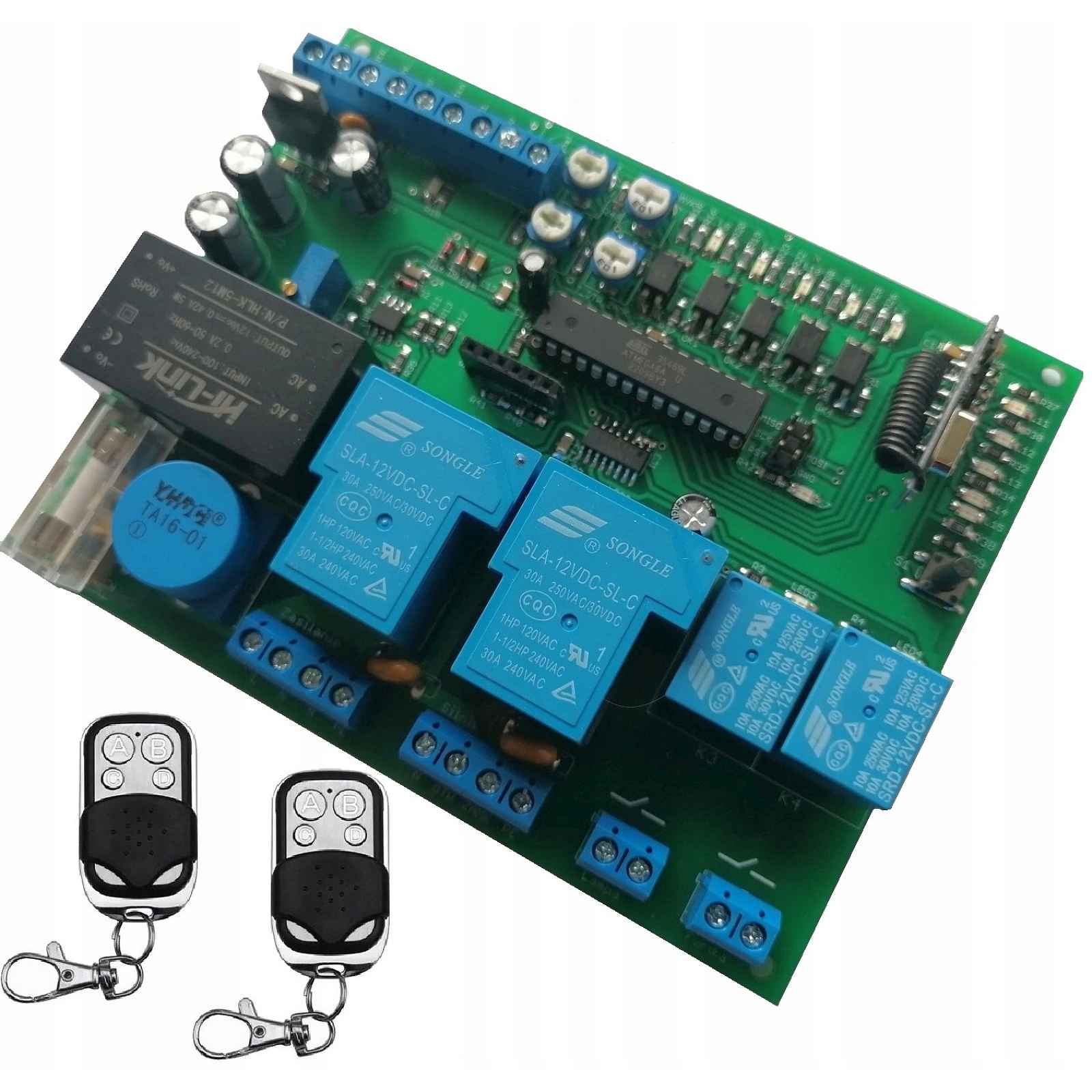

Ovladač posuvné brány 230VAC.Ústředna je velmi jednoduchá na spuštění, nevyžaduje programování, stačí nastavit příslušné hodnoty na potenciometrech:Proud motoruDoba automatického zavíráníDoba otevírání/zavíráníSlouží k ovládání pohonů, u kterých je použit jednofázový indukční motor střídavého proudu 230 V umožňující práci ve dvou směrech.Deska podporuje 2 koncovky (NO), které jsou normálně otevřené pro detekci koncové polohy otevírání a zavírání.Možnost automatického zavírání (vyžaduje montáž fotobuňky), při otevírání nebo těsně po něm způsobí úplné otevření signálu z fotobuňky a automatické zavření po uplynutí doby zpoždění automatického zavírání.Ochrana proti přiskřípnutí (vyžaduje montáž fotobuňky) během zavírání způsobí automatický přechod signálu z fotobuňky. Po odečtení doby zpoždění automatického zavírání dojde k opětovnému zavření brány.Druhou ochranou je detekce překročení proudu (nastaveno pomocí potenciometru proud M1 pro otevírání a proud M2 pro zavírání) v tomto případě po cca 1 s. dojde k vypnutí motoru.Možnost naprogramování až 15 dálkových ovladačůDodatečný výstup pro ovládání např. elektro-zámkem branky.Možnost připojení externího okamžitého tlačítka pro ovládání cyklu (otevírání-stop-zavírání).Dálkové ovládání má 4 tlačítka, která plní následující funkce:OtevíracíZavíráníZastávkaBrankaV balení:Ovládací deskaDálkové ovládání 2 ksNávod k použití (v elektronické podobě)Funkčnost:Obsluha signalizačního zařízení (např. lampy)Ruční ovládání pomocí spínacího (okamžitého) tlačítkaV případě potřeby lze ústřednu rozšířit o další ovladačeSnadné programování dalších rádiových dálkových ovladačůPodpora infračervené bariérySpolupráce s motorem 230VAC (obousměrným)Aktivní systém měření proudu oddělený pro otevírání/zavíráníIntegrovaná rádiová dráha pro 15 dálkových ovladačůFunkce automatického zavíráníFunkce brányNávod ke stažení je součástí záložky s dalšími informacemi.Technické parametryNapájecí napětí 230VACSpotřeba proudu v provozním stavu 50 mASpotřeba proudu v pohotovostním režimu 10 mAMaximální proud motoru 4,5 A (nastavitelný 0,5-4,5 A)Regulace doby automatického zavírání 0-15 s (0-vypnuto)Regulace doby otevírání/zavírání 3s-4 minParametry jsou nastaveny pomocí 4 potenciometrůRádiová frekvence 433 MHzRozměr dlaždice 115 x 102 mmSchéma připojení
