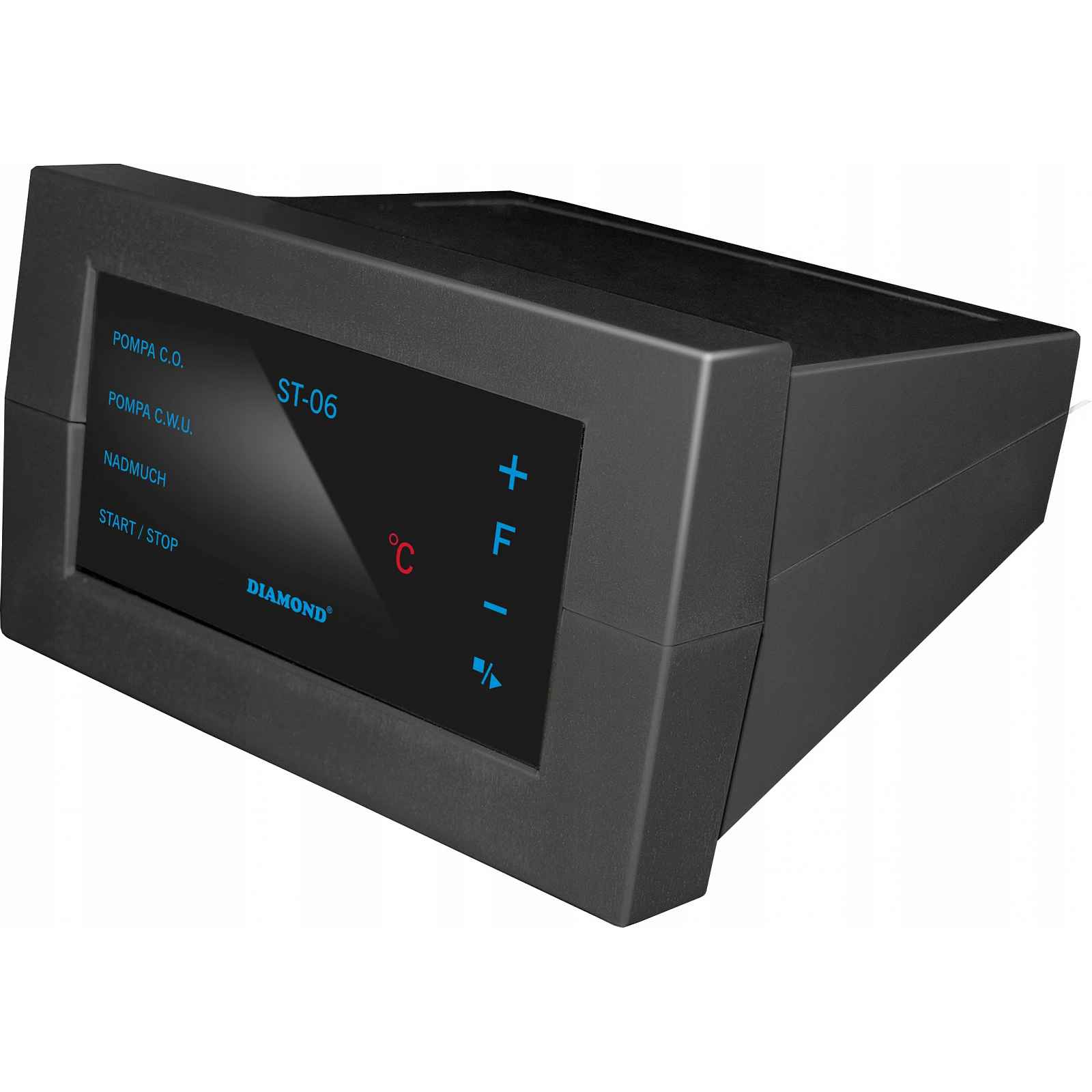

Ovladač kotle Diamond ST-06

REGULÁTOR KOTLE – ST-06 Jednoduchý ovladač pro zásypový kotel s podporou ventilátoru a čerpadla. Vlastnosti: velmi dobrá kvalita, jednoduché ovládání, polský výrobek, nižší spotřeba energie SMART OVLÁDÁNÍ. _______________________________Regulátor ovládá čerpadla¹ C.O. a C.W.U a ventilátor. Má dotykový panel s možností připojení pokojového termostatu. Je určen pro ovládání kotlů na palivo sta³e. dřevo, uhlí, měl. Uživatel má na výběr z 5 verzí režimů provozu ovladače, které jsou podmíněny typem paliva a typem kotle. První kroky, které musí uživatel provést před zahájením provozu ovladače, jsou nastavení teploty pece, kterou má ovladač udržovat během provozu kotle, a výběr režimu provozu ovladače v menu (F). Aktuální teplotu zásobníku C.W.U. můžeme vidět dotykem tlačítka [-]. Po 3 sekundách Ovladač automaticky přejde do zobrazení aktuální teploty pece. Funkce F1 – dřevo a uhlí (tekutý výkon dmychadla) Funkce F2 – dřevo (výkon dmychadla 20% + clona) Funkce F3 – uhlík (výkon dmychadla 50% + ochrana proti mnutí) Funkce F4 – měl (výkon dmychadla 100 % + předmušky) Funkce F5 – vlastní nastavení V funkcích od F1 do F4, tj. Výkon dmychadla, teplotu zapnutí čerpadla C.O. a teplotu vypršení provozu pece, regulátor automaticky upravuje pomocí algoritmu control smartê. Výkon dmychadla se snižuje v funkci F1, když se teplota kotle blíží nastavené teplotě pece uživatelem. Zhasínání kotle se pohybuje v rozmezí od 35 °C do 50 °C, čerpadlo C.O. je napájeno v rozmezí od 30 °C do 40 °C v závislosti na nastavené teplotě pece a čerpadlo C.W.U. funguje na principu rozdílu teplot. Nastavená teplota kotle je automaticky nastavena na teplotu zásobníku. Funkce F5 umožňuje individuálně podle potřeby regulovat všechny parametry provozu ovladače, tj. tepl. Zapnutí čerpadla C.O. a C.W.U., výkon ventilátoru, přerušení a délka foukání, teplota zapalování a doba vypršení kotle V každém režimu ovládání od F1 do F5 je možné zapnout prioritu čerpadla C.W.U. letního režimu pokojového termostatu. Při zapnutém termostatu v menu (t on) přejde ovladač po dosažení teploty na pokojovém termostatu do udržovacího režimu, budou fungovat předmušky nastavené v servisním menu. Při zapnutém nastavení čerpadla C.W.U. nebo při provozu v letním režimu regulátor ignoruje provoz pokojového termostatu, dokud zásobník nedosáhne teploty. Podpora ovladače Po zapnutí napájení se ovladač automaticky přepne do režimu zapalování. Do menu ovladače vstupujeme dotykem tlačítka [F]. Na displeji se zobrazí pulzující nastavená teplota kotle, pak máme možnost nastavit požadovanou teplotu, kterou má ovladač udržovat – klávesami Po nastavení požadované teploty znovu stiskneme tlačítko [F]. Na displeji se zobrazí pulzující a aktuálně zvolené číslo funkce. Poté vybereme funkci, která nás zajímá o klávesy. Po zvolení požadované funkce se ovladač sám vrátí do provozu. V případě funkce F5 je nutné stisknout symbol [F] a přejít tak na individuální uživatelská nastavení. Postupně se nám objeví funkce: P – pyritet čerpadla C.W.U. L – letní zimní režim t – pokojový termostat C – teplota zapnutí čerpadla C.O. U – teplota zásobníku C.W.U. D – výkon ventilátoru 1 – doba foukání 2 – přerušení foukání 3 – teplota vypršení platnosti 4 – doba zapalování Možnosti ovládání V servisních možnostech lze změnit typ a výkon dmychadla během zapalování a přerušení foukání během přiloženého pokojového termostatu. Vstup do servisních možností je možný po vypnutí napájení a po opětovném zapnutí se podržením symbolu [F] během této doby objeví na displeji 888. d- je typ dmychadla: d1- DMYCHADLO WPA120 d2- DMYCHADLO DP-01, DP-02 d3- DMYCHADLO RV-14 d4- DMYCHADLO DP-120 F1 Maximální výkon dmychadla při zapalování je určen pouze pro funkci F1 v menu. F2 Přerušení foukání pomocí termostatu Po nastavení typu a výkonu dmychadla se ovladač po 5 sekundách automaticky přepne do provozu na parametrech zadaných v servisních možnostech. Technické specifikace Příkon: 2 W Okolní teplota: -10 až 50 °C Zatížení výstupu čerpadla a ventilátoru: 3,15 A Rozsah měření teploty: 0 až 99 oC Rozsah nastavení teploty: C.O. 35 až 80 °C Odolnost senzorů vůči teplotě: -10 až 120 °C Délka napájecích kabelů: pom. C.O.-1,2 m, wen. -1,7 m, síť – 1,5 m Délka kabelů senzorů: 0,6 m - CO, 3 m - C.W.U. Doba foukání: od 0 do 90 sekund Přerušení foukání: od 1 do 15 minut Teplota vypršení:
