Ovladač Euroster EUROSTER-FH2

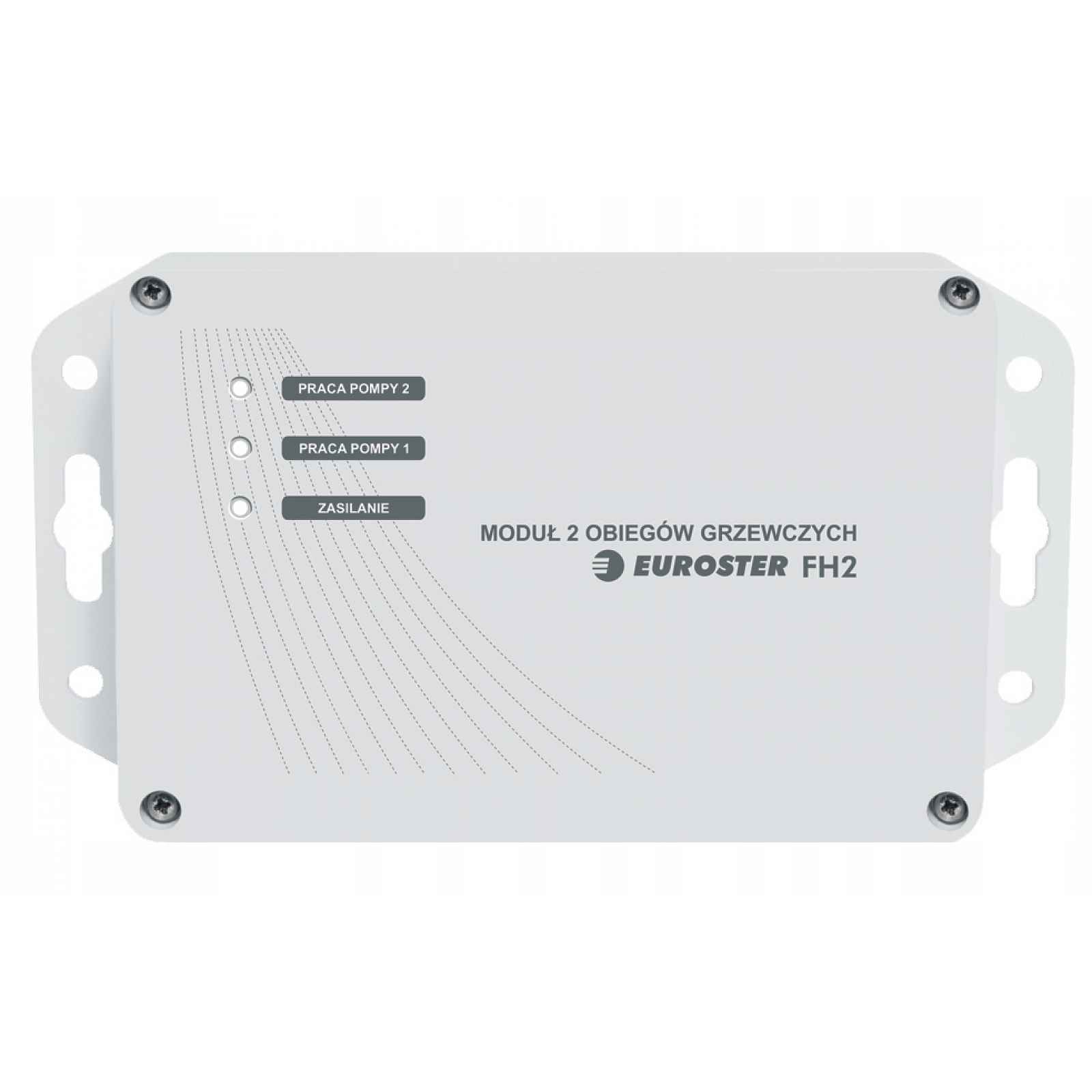

Regulátor dvou topných okruhů EUROSTER FH2POUŽITÍ ŘIDIČE Regulátor Euroster FH2 je určen pro ovládání 2 topných okruhů v instalacích povrchového a radiátorového vytápění. ZÁKLADNÍ FUNKCE OVLADAČE ovládá dva topné okruhy vybavené čerpadly, spolupracuje se dvěma pokojovými regulátory, ovládá kotel – beznapěťový kontakt, ochrana proti prohře oběhů – vstupy pro bimetalové senzory (termiky), nástěnná verze TECHNICKÉ ÚDAJE Řízené zařízení: 2 čerpadla a kotel Napájecí napětí: 230 V 50 Hz Maximální zatížení: 2 A 230 V 50 Hz Maximální příkon: 1 W Pracovní teplota: od +5 °C do +40 °C Teplota skladování: od -10 °C do +45 °C Stupeň ochrany: IP 20 Vizuální signalizace: LED dioda Barva: šedá Způsob montáže: nástěnný, rozpěrné kolíky Hmotnost: 175 g Rozměry (šířka /výška /hlas ) mm: 152/82/46 Normy, schválení, certifikáty: shoda se směrnicemi EMC, LVD, RoHS OBSAH SADY Řídicí jednotka Euroster FH2, napájecí kabel, rozpěrné kolíky, POPIS ČINNOSTI Modul Euroster FH2 může spolupracovat s pokojovými regulátory, které mají normálně otevřený (NO) bazální výstup. jakýmkoli regulátorem od společnosti Euroster. Lze připojit jak drátové, tak i bezdrátové regulátory. Po přijetí signálu z pokojového regulátoru daného okruhu modul FH2 zapne čerpadlo o tomto okruhu a výstup kotle. Výstupní beznapěťový kotel slouží k zapnutí zdroje tepla, např. plynového kotle. Má 3 vývody označené NC, COM, NO. Odolává síťovému napětí 230 V a zatížení 2 A. Obvykle se kotel připojuje pod svorky COM NO (pevně zahřívá, rozevřený nehřeje). Čerpadla pro oběhy připojte k konektorům „Zubové čerpadlo 1“ a „Zubové čerpadlo 2“. V případě instalace s podlahovým vytápěním je třeba použít dodatečnou tepelnou ochranu (bimetalický termočlánek). Jeho úkolem je chránit podlahovou instalaci před přehřátím. Překročení teploty ochrany způsobí vypnutí čerpadla a kotle. Pokud používáme ovladač pro běžnou topnou soustavu, není nutné používat tepelnou ochranu. V místě připojení tepelné ochrany je továrně nainstalován ventil.SCHÉMA PŘIPOJENÍ
