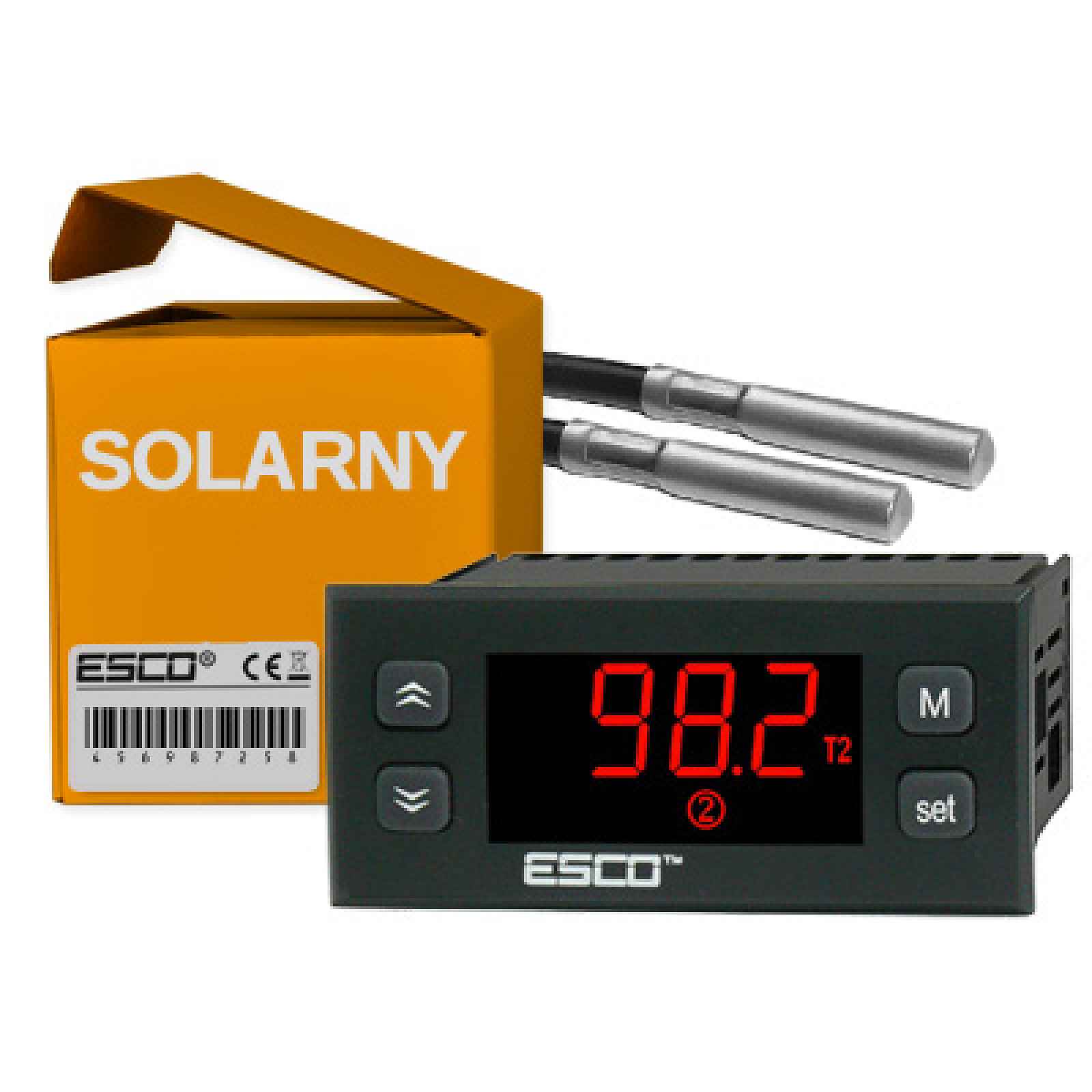

Ovladač čerpadla pro solární systém, regulátor kolektorů Cwu

Univerzální regulátor teploty (ovládání solárního kolektoru, krbu, oběhových čerpadel, ohřívače + ventilátor), NO: SC20SC-20 je určen k ovládání topného nebo chladicího systému. V závislosti na konfiguraci může regulátor ovládat jednoduché systémy, jako je bojler nebo oběhové čerpadlo, stejně jako rozsáhlé systémy, např. solárním kolektorem nebo krbem s vodním pláštěm.3 režimy provozu na výběr:obyčejný (na základě měření z jednoho senzoru)diferenciální (na základě rozdílu indikací ze dvou senzorů)průměrování (na základě průměrné indikace ze dvou senzorů)3 teplotní prahy: ovládací + 2 alarmovéAlarm vysoké a nízké teploty signalizovaný reléovým výstupem a bzučákem2 reléové výstupy: hlavní 20 A a alarmový 8 A2 senzory NTC jsou součástí baleníRegulace se provádí na základě měření z jednoho nebo dvou teplotních senzorů:Při měření z jednoho senzoru regulátor udržuje nastavenou teplotu zapnutím hlavního výstupu v režimu „topení“ nebo „chlazení“ s nastavenou odchylkou (hystereze nastavitelná v rozsahu 0.1...20 °C).Při měření ze dvou senzorů má uživatel možnost zvolit režim provozu regulátoru: výstup se zapíná na základě rozdílu nebo průměru ze dvou teplotních senzorů. V diferenciálním režimu regulátor zapne např. oběhové čerpadlo kolektoru po dosažení nezbytného rozdílu mezi senzorem zásobníku a kolektoru. V režimu průměrování regulátor pracuje jako běžný regulátor teploty s funkcí alarmu s tím, že naměřená hodnota je vypočítána z aritmetického průměru indikací ze dvou teplotních senzorů, např. na dvou koncích potrubí nebo nádrže.SC-20 má možnost nastavení dvou dalších alarmových prahových hodnot:Alarmu vysoké a nízké teploty po překročení, jehož součástí bude pomocný reléový výstup a vnitřní bzučák. V okamžiku výskytu alarmu může být hlavní výstup zablokován v zapnuté nebo vypnuté poloze (záleží například na systému). při zvýšení teploty V krbu musí být čerpadlo zapnuto, aby ochlazovalo okruh).Univerzální regulátor určený pro regulaci teploty v topných systémech:Ohřívač a alarmOhřívač a ventilátorCirkulační čerpadlo oběhového systému s externím alarmemCirkulační čerpadlo oběhového systému C.W.U. s externím alarmemSolární kolektor s venkovním alarmemSolární kolektor a oběhové čerpadlo kotleKrb s vodním pláštěmKomora, inkubátor se dvěma senzoryPříklady schémat ovládání zařízení pomocí regulátoru SC20.Systém ovládání topného tělesa a alarmuSystém ovládání topného tělesa a ventilátoruSystém ovládání cirkulačního čerpadla oběhového systému s externím alarmemSystém ovládání cirkulačního oběhového čerpadla C.W.U. s externím alarmem.Ovládací systémsolárního kolektoru s externím alarmemSystém řízení solárního kolektoru a oběhového čerpadla kotle.Řídicí systém krbu s vodním pláštěmSystém pro přesné ovládání komory, inkubátoru ze dvou senzorů.Příklady schémat ovládání zařízení pomocí regulátoru SC20.Systém ovládání topného tělesa a alarmuSystém ovládání topného tělesa a ventilátoruSystém ovládání cirkulačního čerpadla oběhového systému s externím alarmemSystém ovládání cirkulačního oběhového čerpadla C.W.U. s externím alarmem.Ovládací systémsolárního kolektoru s externím alarmemSystém řízení solárního kolektoru a oběhového čerpadla kotle.Řídicí systém krbu s vodním pláštěmSystém pro přesné ovládání komory, inkubátoru ze dvou senzorů.Technické údaje:Vstupy:dva teplotní senzory NTC 5kOhm při 25°Cdigitální vstupRozsah měření: -50...+150°CPřesnost měření: +/-0,5°CRozlišení: 0,1°C v celém rozsahuDisplej: LED, 4 číslice o výšce 11 mm s grafickými ikonamiMetoda regulace: ON-OFF s hysterezíVýstupy:hlavní: reléový 20A 4,5kW, životnost 100 tis. cyklůalarmový: reléový 8A 1,5kW, životnost 100 tis. cyklůFunkce:3 režimy provozu regulátoru: běžný, rozdílový, průměrovacíalarm vysoké a nízké teploty signalizovaný zvukem a reléovým výstupemzvuková signalizace poruchy senzoru a aktivace digitálního vstupuMontáž: do otvoru o rozměrech: 71 x 29 mmNapájení: 230VAC +/-15% (standard) nebo 12VAC/DC(+12,30zł) nebo 24VAC/DC(+40zł)Spotřeba energie: max 3 VA1/ Stupeň krytí IP65 (zepředu po namontování do krabice)2/ Montáž do otvoru o rozměrech 71 x 29
