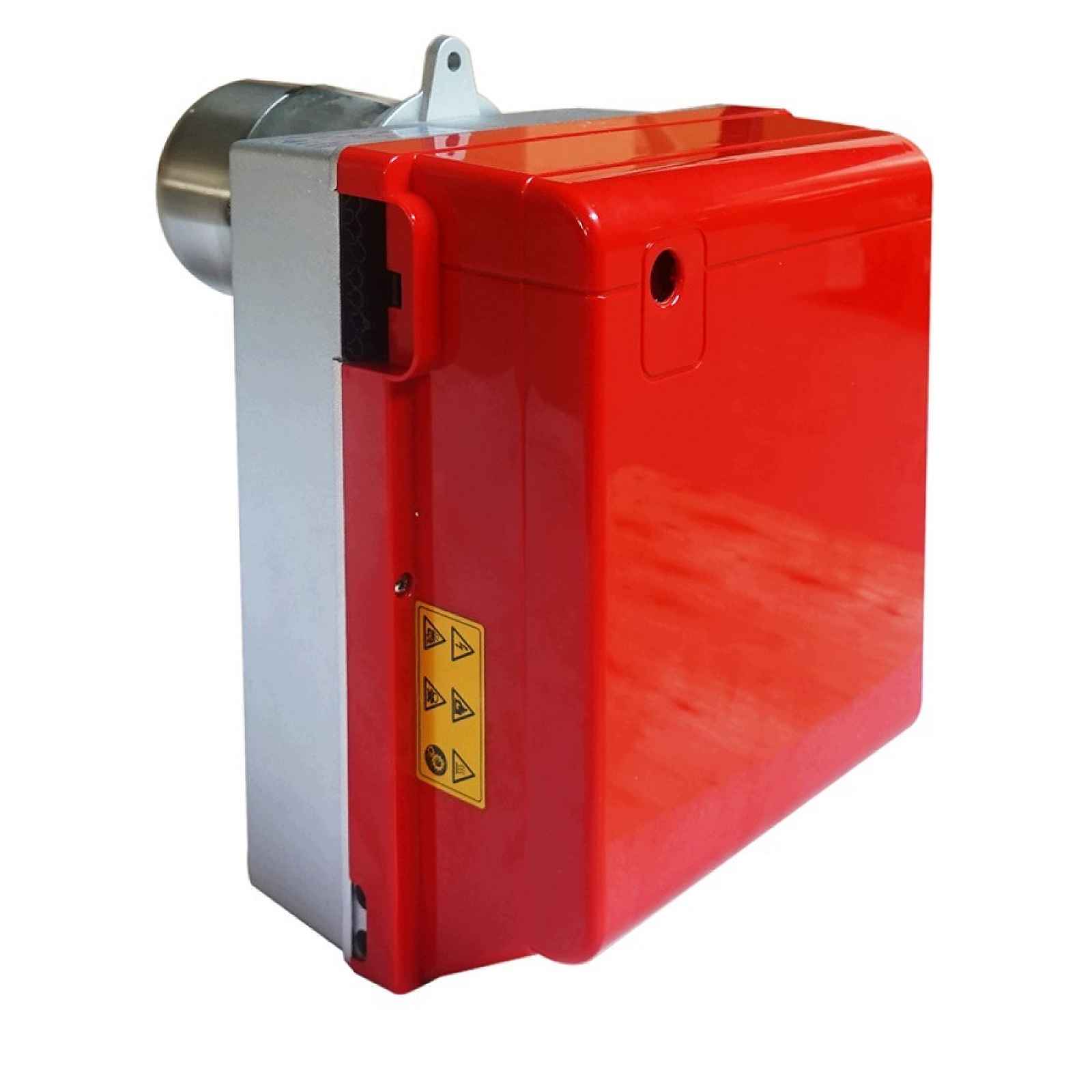

Olejová lampa jednostupňový Eacoon E-rg 5S 160 309,5 kW 18 kg

V závislosti na typu kotle je třeba zkontrolovat, zda je hlava hořáku správně namontována ve spalovací komoře. Stačí nastavit hlavu hořáku, abyste změnili jeho vnitřní geometrickou konstrukci a tím ji přizpůsobili maximálnímu jmenovitému výkonu hořáku.Nastavení vzduchuVzduchovou klapku lze otevřít bez posouvání krytu stroje.⭐VětráníPřestože je konstrukce kompaktní, odlišný ventilační okruh zajišťuje nízké emise hluku. Stále si udržuje vysoký výkon i při proměnlivém tlaku a průtoku vzduchu.PROVOZNÍ OBLAST HOŘÁKU EACOON E-RG 5S NA OLEJI s výkonem 160–309,5 kWDiagram: závislost tepelného výkonu a spotřeby paliva na tlaku ve spalovací komořeEfektivní pracovní plocha hořáku. Zkušební podmínky odpovídají EN 676;Teplota: 20 °C Tlak: 1013,5 mbar Nadmořská výška: 0 m nad mořemPOPIS OLEJOVÉHO HOŘÁKU EACOON E-RG 5S s výkonem 160 - 309 kWOlejová lampa EACOON E-RG 5S je jednostupňový olejová lampa řady E-RG.Základní parametry:Výkon: 160 - 309,5 kW , spotřeba paliva: 13,5 - 26,0 kg/h , délka trubky L=155 mm, průměr trubky 125 mm .KONSTRUKCE OLEJOVÉHO HOŘÁKU EACOON E-RG 5SPopis hořáku1 – Olejové čerpadlo2 – Ovládací skříň3 – Tlačítko resetování s kontrolkou zámku4 – Příruba s izolačním těsněním5 – Sestava nastavení škrticí klapky vzduchu6 – Sestava držáku trysky7 – Prvek fotografiePohled na olejová lampa EACOON E-RG 5SPlamenná Trubka E-RG 5SHořáky řady EACOON E-RG mají díky svému kompaktnímu provedení snadný přístup ke všem prvkům souvisejícím s nastavením, instalací a provozem hořáku.Pohled na hořák Eacoon E-RG 5S po sejmutí krytuROZMĚRY OLEJOVÉHO HOŘÁKU EACOON E-RG 5S: 160–309,5 kWV olejových hořácích EACOON E-RG 5S máme standardní plamennou trubici o délce L = 155 mm (délka F ) a průměru 125 mm (H).Další rozměry:Šířka A - 300 mmVýška D - 345 mmDélka vnější části E k límci (včetně límce) - 247 mmTloušťka příruby L - 12,5 mmDélka plamenné trubky F - 155 mmPrůměr plamenné trubky H - 125 mmVýška od spodní části pláště hořáku ke středu trubky I - 285 mmROZMĚRY OLEJOVÝCH HOŘÁKŮ EACOON řady E-RG: 2-3-4S-53Rozměry - montáž příruby ke kotliTECHNICKÉ ÚDAJE OLEJOVÉHO HOŘÁKU EACOON E-RG 5STepelný výkon – výstupní výkon : 160 - 309,5 kW / 13,5 - 26,0 kg/hPalivo:- Motorová nafta, viskozita 4 – 6 mm2/s při 20 °C (Hi = 11,86 kWh/kg)- Topný olej, viskozita 1,6 – 6 mm²/s při 20 °C (Hi = 11,97 kWh/kg)- Směsi nafty a biopaliv (FAME dle EN 14214) do 10 %Napájení: Jednofázové, ~ 50 Hz / 230 V ± 10 %Motor: Provozní proud 2,0 A – 2720 ot/min /min – 285 rad/sKondenzátor: 8,0 FZapalovací transformátor: Sekundární 8 kV – 16 mAČerpadlo: Tlak 8 - 15 barůSpotřeba energie: 0,47 kWPOUŽITÍ OLEJOVÉHO HOŘÁKU EACOON E-RG 5SOlejová lampa na lehký olej EACOON E-RG 5S je určen především pro domácí uživatele a firmy (sklady, sušárny, lakovny, kancelářské budovy) pro kotle a topidla se speciálními požadavky.Olejová lampa Eacoon E-RG5S je malý, kompaktní a snadno se montuje a reguluje; je vhodný pro všechny typy kotlů, které jsou v současné době na trhu k dispozici.Topný výkon hořáku Eacoon E-RG 5S se pohybuje od 160 kW do 309,5 kW. Jedná se o velmi úsporné a tiché hořáky.Olejové lampy Eacoon E-RG 5S se používají v olejových kotlích, topných pecích, sušárnách, ve sklenících, v topných zařízeních, jako kombi s odvlhčovačem vlhkosti, v malířských kabinách apod.Obal – rozměry
