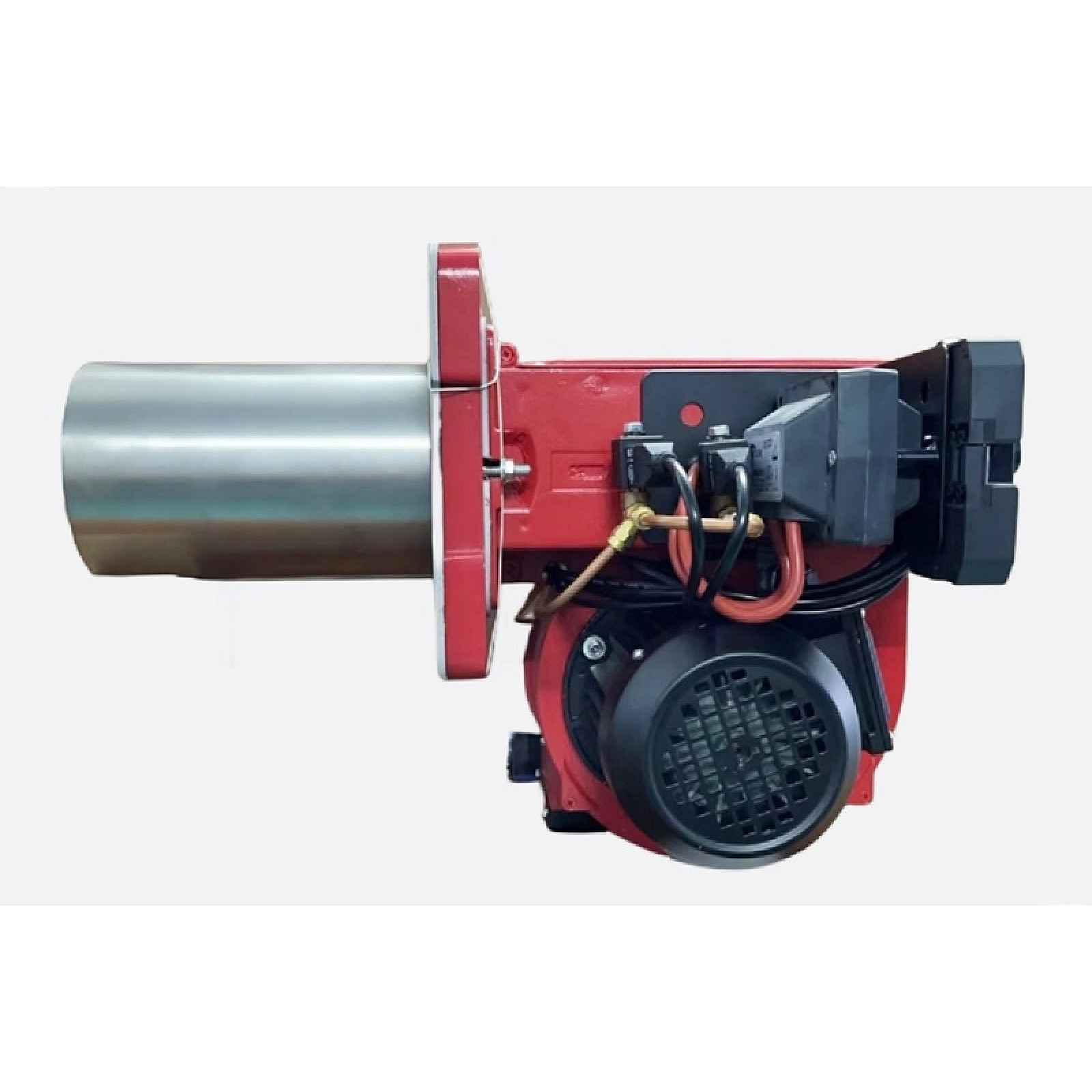

Olejová lampa dvoustupňový Eacoon E-MAIOR-P15 Ab 175 mm 107 178 kW

I – Regulační vačka (ČERVENÁ) pro polohu otevření při vysokém plameni (maximální výkon).

II – Regulační vačka (MODRÁ) polohy škrticí klapky vzduchu při vypnutí hořáku.

III – Regulační vačka (ORANŽOVÁ) pro polohu otevření při nízkém plameni (pomocí šroubováku).

IV – Regulační vačka (ČERNÁ) umožňující otevření elektroventilu s vysokým plamenem.⭐PARAMETRY PROVOZU DVOUSTUPŇOVÝCH OLEJOVÝCH HOŘÁKŮ EACOON řady E-MAIOR-P15/25/35 AB

PRACOVNÍ POLE – PRACOVNÍ PLOCHA

VÝKON HOŘÁKU

Graf výkonu hořáku (90-150 kW, 120-250 kW, 200-350 kW) a spotřeby topného oleje (v kg/h) v závislosti na tlaku ve spalovací komoře u dvoustupňových hořáků Eacoon série E-MAIOR-P15 AB, E-MAIOR-P25 AB, E-MAIOR-P35 AB.

ROZMĚRY DVOUSTUPŇOVÝCH OLEJOVÝCH HOŘÁKŮ EACOON řady E-MAIOR-P15/P25/P35 AB

MODELY, A, B, C, D, E, F, G, H, I, L, ME-MAIOR-P15 AB, 495, 263, 232, 175, 300, 108, 270, 185, -, -, M8E-MAIOR-P25 AB, 495, 263, 232, 175 (240), 300, 127, 270, 185, -, -, M8E-MAIOR-P35 AB, 495, 263, 232, 210, 300, 160, 270, -, 190, 190, M8

U dvoustupňových olejových hořáků EACOON E-MAIOR-P15 AB máme standardně plamenovou trubku o délce L = 175 mm (délka D) a průměru 100 mm. Volitelně jsou k dispozici olejové lampy dvoustupňové E-MAIOR-P25 AB s délkou plamenové trubky L = 240 mm a olejová lampa E-MAIOR-P35 má plamenovou trubku o délce L = 210 mm.TECHNICKÉ ÚDAJE OLEJOVÝCH HOŘÁKŮ EACOON řady MINOR

• PARAMETRY
• JEDNOTKA
• E-MINOR-20.1
• E-MINOR-25.1
• E-MINOR-30.1

Maximální tepelný výkon

• kcal/h
• 204 000
• 260 000
• 285 000
• kW
• 237
• 301
• 332

Minimální tepelný výkon

• kcal/h
• 100 000
• 120 000
• 150 000
• kW
• 118
• 140
• 178

Maximální průtok lehkého oleje

• kg/h
• 20
• 26
• 28

Minimální průtok lehkého oleje

• kg/h
• 10
• 12
• 15

Výkon napájení

• 50 Hz V
• 230
• 230
• 230
• Motor

W

• 250
• 250
• 250

obr. /min.

Č.

• 2 800
• 2 800
• 2 800

Zapalovací transformátor Cofi

• kV/mA
• 10/20
• 10/20
• 10/20
• Kontrolní skříňka
• EACOON
• LOA 24
• LOA 24
• LOA 24
• Palivo: lehký topný olej, nafta
• kcal/kg
• kcal/kg 10 200 max. mezi 1,5 °C a 20 °CMAXIMÁLNÍ DÉLKA SACÍCH KABELŮ PRO DVOUTRUBKOVÝ SYSTÉM SUNTEC
• Dvoutrubkový sifonový systém napájení: Dvoutrubkový zvedací systém
• TECHNICKÉ ÚDAJE OLEJOVÝCH HOŘÁKŮ EACOON řady E-MAIOR-P15/25/35 AB
• PARAMETRY
• JEDNOTKA
• E-MAIOR-P15 AB
• E-MAIOR-P25 AB
• E-MAIOR-P35 AB

Maximální tepelný výkon

• kcal/h
• 150 000
• 250 000
• 350 000
• kW
• 178
• 296
• 415

Tepelný výkon min.

• kcal/h
• 90 000
• 120 000
• 200 000
• kW
• 107
• 142
• 237

Max. průtok lehkého oleje

• kg/h
• 15
• 25
• 35

Min. průtok lehkého oleje

• kg/h
• 9
• 12
• 20

Výkon napájení

• 50 Hz V
• 230
• 230
• 230
• Motor

W

• 250
• 250
• 370

obr. /min.

Č.

• 2 800
• 2 800
• 2 800

Zapalovací transformátor

• kV/mA
• 10/20
• 10/20
• 10/20
• Kontrolní skříňka
• EACOON
• LOA 24
• LOA 24
• LOA 24

POUŽITÍ OLEJOVÉHO HOŘÁKU EACOON MAIOR-P15/25/35 AB

Olejové lampy dvoustupňové se velmi dobře osvědčují v topných zařízeních s vysokým výkonem. Topný výkon hořáku Eacoon E-MAIOR-P15 AB se pohybuje od 107
