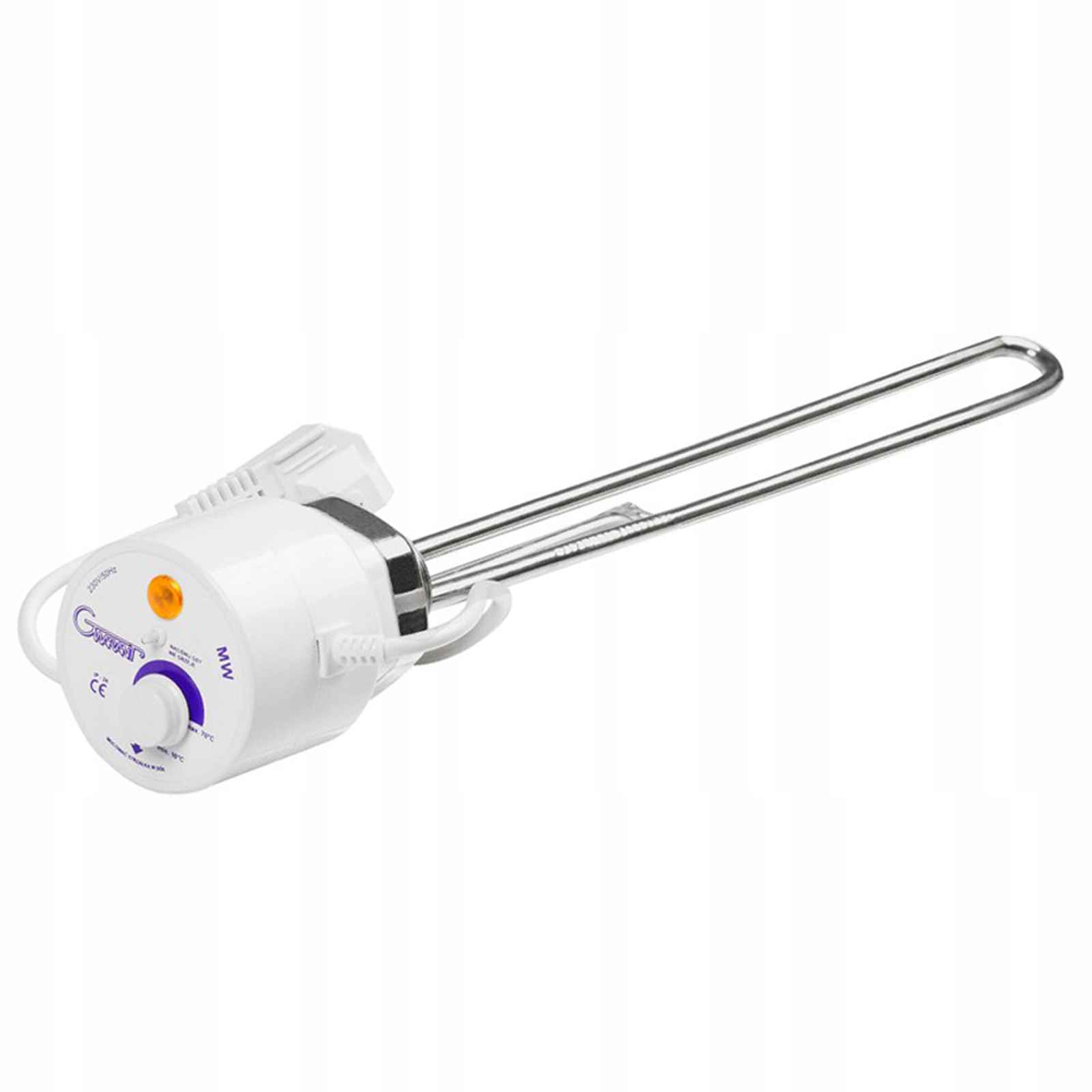

Ohřívač Bojleru Gwarant S Termostatem 2000 W 5/4 Palce

OHŘÍVAČ S TERMOSTATEM OD FIRMY GWARANT PRO BOJLER, PŘÍKON 2000 W, ZÁVIT 5/4Symbol produktu: 18618polský výrobekvysoká kvalita provedenítermostatzávit 5/4výkon 2000 Wnení vhodný pro nádrže z z nerezové oceliPoužitíTopné těleso MW150, MW200, MW250 a MW300 s termoregulátorem (dále jen elektrický modul) slouží pouze k ohřevu užitkové vody v výměnících vody: bojlerech, termálních ohřívačích, radiátorech nebo jiných zařízeních. Praktickým využitím modulu je podpora ohřevu vody během topné sezóny, například u bojlerů s cívkou nebo samostatného ohřevu vody mimo sezónu.Technické vlastnostiJak nainstalovat elektrický modul?Elektrický modul (obr. 2a) by měl být instalován vodorovně jak ve svislých (obr. 1) i horizontálních (obr. 2) výměníky, u kterých konstrukce umožňuje připojení elektrického modulu s závitem 1.1/4“, 1.1/2“ a 1" o délce 370 mm pro MW150 a 430 mm pro MW200, 460 mm pro MW250 a 500 mm pro MW300.Správné upevnění elektrického modulu ve výměnících – vodorovně s senzorem ve spodní části – když šipka na štítku směřuje dolů (obr. 4). Pro vertikální výměníky s vertikálně zašroubovaným topným tělesem zespodu je třeba použít pouze elektrický modul s ohřívačem ohnutým směrem dolů. „P“ (obrázek) 3) Provoz elektrického modulu Elektrický modul obsahuje elektrický ohřívač, termostat s plynulou regulací teploty a dvoupólový tepelný spínač chránící před přehřátím vody (nad 90° C). Volba teploty se provádí ručně pomocí otočného knoflíku umístěného na přední straně (obr. 4) elektrického modulu. Lampička nad knoflíkem plynulé regulace teploty signalizuje provoz ohřívače. Nad knoflíkem je také tlačítko tepelného spínače.Důležité! Vzhledem k tomu, že elektrický modul má tepelný spínač chránící před přehřátím vody (nad 90 °C) (v procesu ohřevu pouze topným tělesem), je nutné bezpodmínečně zabránit přehřátí vody z druhého zdroje tepla (hadice, podkovy) nad 80 °C. Když k tomu dojde, tepelný spínač v elektrickém modulu bude fungovat, což modul vypne a ochrání před poškozením ohřívače. Pro spuštění elektrického modulu je nutné výrazně snížit teplotu vody v bojleru (pod 60 °C) a stisknout tlačítko tepelného spínače (obr. 4). Ochrana před úrazem třídy I. Po maximálním otočení knoflíku teploty doleva se elektrický modul nezapne (pozor: teplota okolního prostředí nad 10 °C). Pro úplné vypnutí je nutné vyjmout zástrčku z napájecího konektoru (nebo ji ve verzi s klávesovým spínačem nastavit do polohy „0“).InstalacePři instalaci elektrického modulu je třeba pamatovat na:- Přesně utěsněte fibrovou těsněním nebo jinými dostupnými těsnicími prostředky místo montáže- Neohýbejte ohřívač, neklepejte na pouzdro- Utáhněte klíčem (ne za pouzdro) a přidržte síťový kabel- Naplňte nádrž vodou a odvzdušněte instalaci- aby se zabránilo korozi zátky ohřívače, je třeba po namontování topného modulu a zalití vodou bojleru odvzdušnit manžetu (trochu uvolnit ohřívač, aby z mufky, do které je namontován, unikl vzduch), poté zkontrolovat těsnost závitového spoje a v případě potřeby utáhnout topný modul- Vložte zástrčku do zásuvky s uzemněným ochranným kolíkem- pomocí otočného knoflíku nastavte požadovanou teplotu vody- Pro dlouhou životnost a ochranu ohřívače je nutné použít anodu např. hořčíkové.- Při montáži ohřívače do nového i použitého bojleru je vyžadována funkční anoda.Pokud jsou zjištěny poruchy v provozu elektrického modulu, je nutné odpojit napájecí zástrčku od zásuvky, modul demontovat a dodat ho prodejci nebo výrobci.Použití- všechny práce spojené s montáží a demontáží je třeba provést po odpojení přívodu elektřiny- je zakázáno používat v síti tavné vložky o hodnotě vyšší než 16 A- nezaplavujte při instalaci krytu elektrického modulu, protože by mohlo dojít ke zkratu v elektrickém systému nebo úrazu elektrickým proudem- nezapínejte bez vody (můžete způsobit přehřátí ohřívače)- nepřehřívat z druhého zdroje tepla, například z hadičky, podkovy nad 80°C- zásuvka musí mít vždy funkční ochranný kontakt a musí být snadno přístupná- alespoň jednou ročně a po případné poruše je nutné zkontrolovat a případně vyčistit zástrčku s ochranným kontaktem- pokud dojde k poškození napájecího kabelu, měl by být nahrazen speciálním kabelem nebo sestavou dostupnou u výrobce- pokud elektrický modul nebude delší dobu používán, je nutné jej vypnout vyjmutím zástrčky z napájecího konektoru- poškození topného tělesa v důsledku usazování vodního kamene nepodléhá záruceNepoužívejte v nádržích z z nerezové oceli!ÚdržbaVšechny údržbové práce je třeba provést po odpojení zástrčky od síťové zásuvky. Kryt ohřívače nesmíte ponořit do vody, stačí jej pouze čistit měkkým, vlhkým hadříkem. Nepoužívejte korozivní ani abrazivní prostředky.
