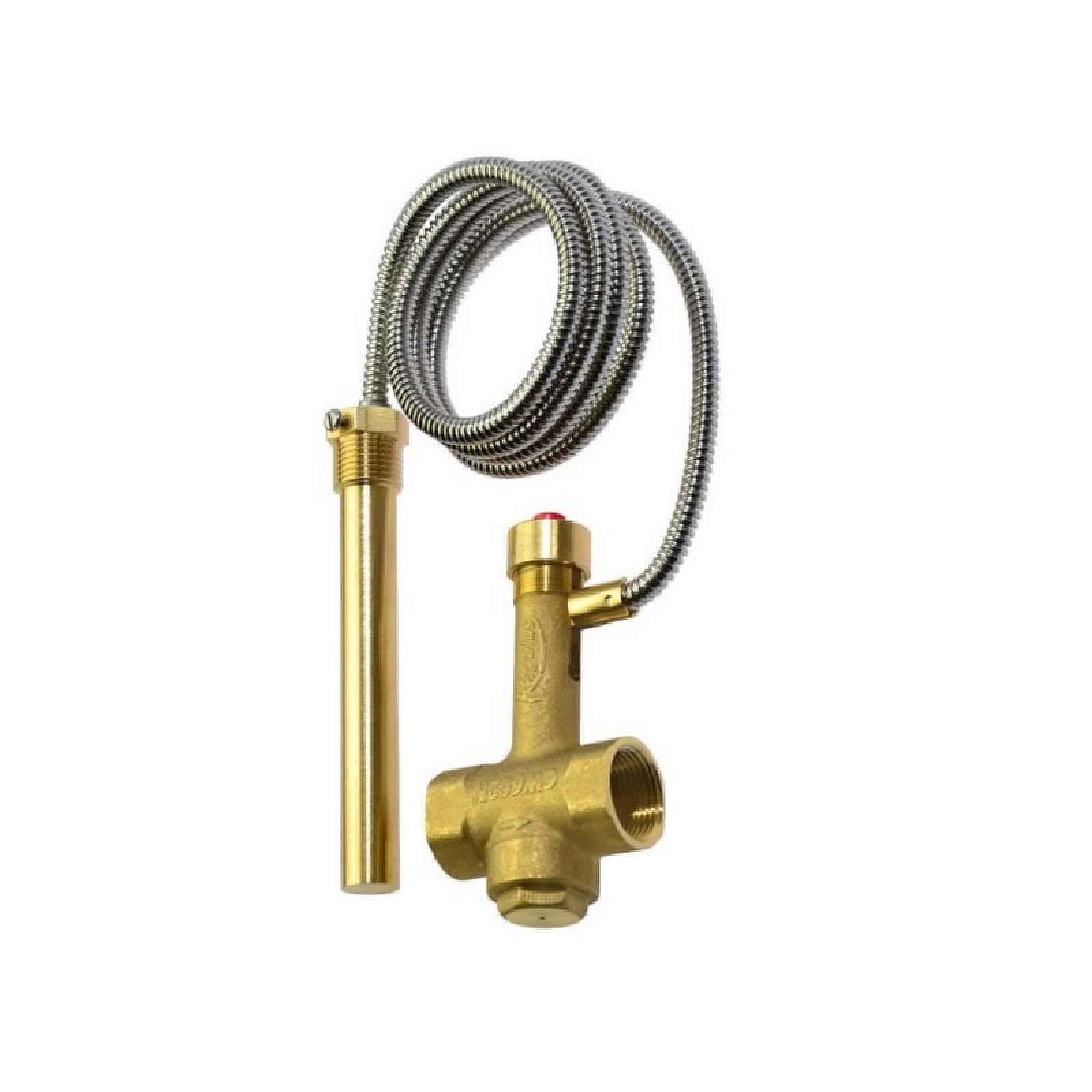

Ochlazovací Ventil Pro Hasiče Kotle Pece S Kapilárou Gw 3/4" Bvts

Jednofunkční chladicí ventil BVTS 3/4 s kapilárou 1,3 m 95C (14477)Termostatický ventil BVTS má použití v topných instalacích jako ochrana pro krby a kotle na tuhá paliva. Ventil zabraňuje přehřátí kotle vypouštěním vody z ohřívače nebo kondenzační hadice. BVTS také chrání před vracením plamene do zásobníku pevného paliva tím, že zaplavuje palivo v případě nadměrného zvýšení teploty. BVTS je samočinný ventil, tj. funguje bez napájení elektřinou nebo stlačeným vzduchem Nevystavujte přímému ohni. Nedodržení doporučení může ohrozit poškození ventilu a ztrátu záruky. Termostatický ventil BVTS je aktivován zvýšením teploty. Ventil se skládá ze dvou trvale integrovaných prvků: - ventil zatížený pružinou - hermeticky těsný termostatický prvek s měchem, senzorem a výplní Ventil je nastaven tak, aby se otevřel při teplotě senzoru 95ºC. Nastavení ventilu je konstantní a uživatel jej nemůže změnit. Když teplota kolem senzoru vzroste, zahřeje se a senzor se naplní, což způsobí zvýšení tlaku. Tento tlak je prostřednictvím kapiláry přenášen do bytu a působí na ventil. Při teplotě senzoru 95ºC je tlak v měchu větší než tlak pružiny ventilu, takže trn se zvedá otevřením ventilu. Výhody: • Nevyžaduje napájení – samočinný ventil • Otevírá se s rostoucí teplotou senzoru • Může být instalován na vstupu nebo výstupu z kotle • Může být instalován v jakékoli poloze • Mosaz a další materiály při styku s vodou vhodné pro styk s pitnou vodou • Termostatický prvek je trvale integrován do těla ventilu, aby se eliminovalo riziko posunu nastavení • Dvojitý senzor pro zajištění spolehlivého provozu • Kapilára chráněná proti zlomení ocelovým krytem • Kompaktní řešení šetřící prostor Ventil nesmí být vystaven přímému ohni. Nedodržení doporučení hrozí poškozením ventilu a ztrátou záruky Technické údaje: •Médium:voda •Max. pracovní tlak:10 barů •Teplota okolí:0 až 125 ˚C •Teplota vody:5 až 110˚C •Teplota otevření:95˚C (stálá) •Hystereze:6ºC •Průtok:2.4 m3/h při tlaku vody minimálně 1 bar •Připojení:G ¾, ISO 228 •Délka kapiláry:1.3 mLEGENDA Závitová zátka O-kroužek 24 O-kroužek 15 Pružina Píst Těsnění Upevnění Těsnění Třmen Tělo ventilu Děrovačka Měšky Testovací tlačítko Kapsa senzoru Senzory
