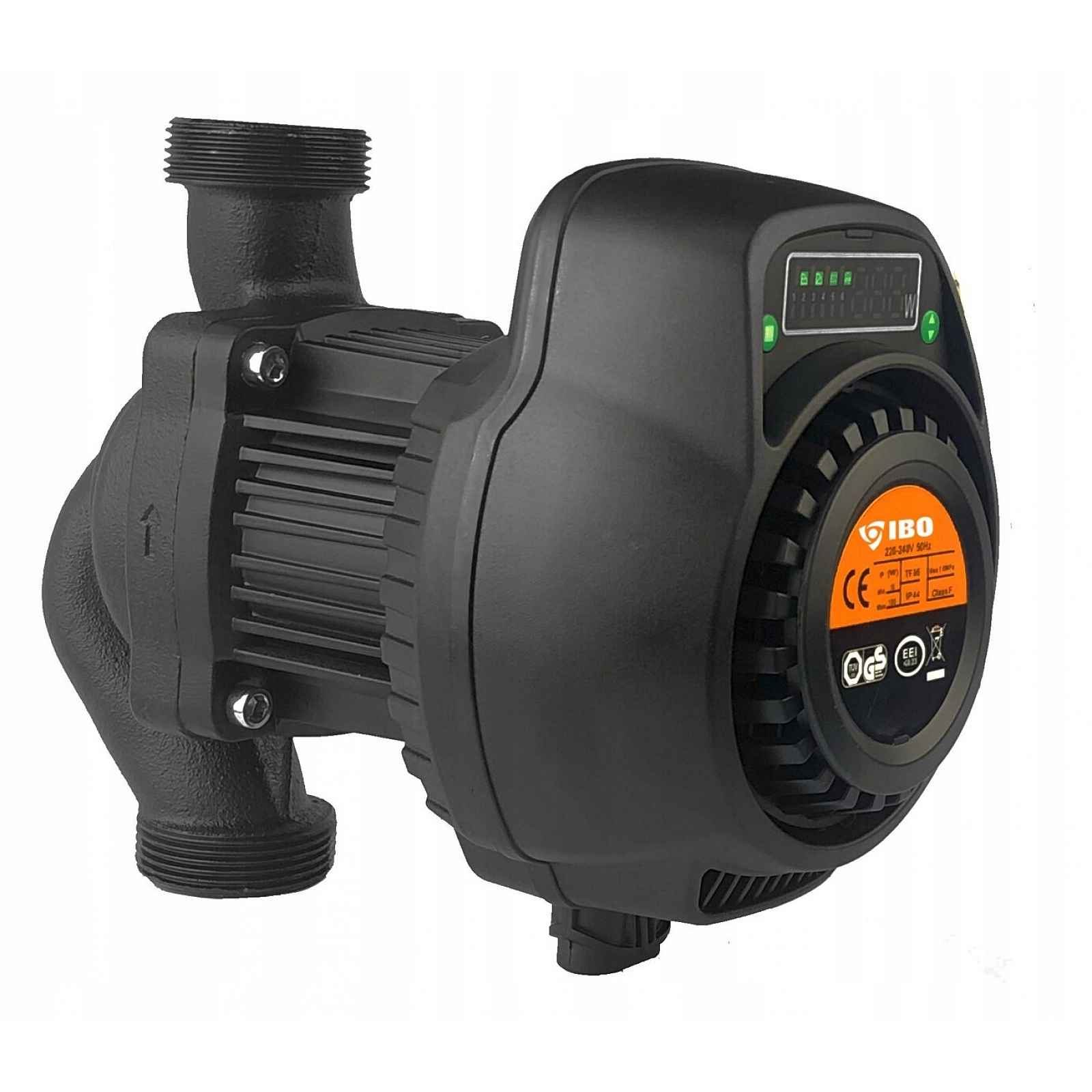

Oběhové Čerpadlo Ibo Magi 25-100 180 Cirkulační
Oběhové čerpadlo vynucuje cirkulaci kapalin v uzavřených instalacích C.O, jiných topných systémech a v klimatizaci. To umožňuje zachování stálého oběhu, díky čemuž topný systém pracuje efektivně. Celý popis ↓
Popis Oběhové Čerpadlo Ibo Magi 25-100 180 Cirkulační
IBO MAGI MAX 25-100/180ELEKTRONICKÁ, ENERGETICKY ÚSPORNÁ OBĚHOVÁ PUMPAMAGIE 25-100/180
Použití oběhového čerpadla pro ústřední vytápění je cenově dostupné řešení, které má vliv na zlepšení účinnosti topného systému a snižuje energetické ztráty spojené s ohřevem a chladnutím vody v zařízení.
Čerpadlo MAGI se vyznačuje možností nastavení provozu čerpadla v režimu ECO, který ve většině případů umožňuje spuštění čerpadla bez nutnosti jeho regulace. Čerpadlo se zapíná pouze v okamžiku, kdy je to vyžadováno, což má významný vliv na značnou úsporu energie.
Zobrazit celý popis
Čerpadlo je vyrobeno z odolných konstrukčních materiálů, které zaručují dlouholetý bezporuchový provoz.
Vysoká odolnost motoru a vylepšené elektrické parametry byly dosaženy díky použití izolačního vinutí ve třídě F.
Ovládací panel čerpadla byl umístěn na vrcholu motoru, což usnadňuje jeho ovládání uživatelem. Na panelu se zobrazuje aktuální spotřeba elektrické energie.POUŽITÍ:
Oběhové čerpadlo řady MAGI je nejvhodnější pro následující systémy:
- Stáloteplotní topný systém s proměnným průtokem
- Topný systém s proměnlivou teplotou potrubí
- Systém vytápění s nočním režimem
- Klimatizační systém
- Systém průmyslového oběhu
Systém domácího CO a domácí systém CWU.
9 režimů provozu
Uživatel má na výběr z 9 režimů provozu čerpadla, které od sebe odlišují výšku tlaku, otáčky a přizpůsobení různým potřebám napájeného systému. V závislosti na zvoleném režimu je provoz zařízení přizpůsoben velikosti instalace, počtu prvků, které jsou součástí této instalace, a výšce tlaku, která zajistí optimální fungování systému. Cirkulace vody v instalaci je regulována, takže kapalina dosáhne všech jejích částí.
Režimy provozu čerpadla
- ECO (tovární nastavení) – od nejvyšší po nejnižší křivku charakteristiky proporcionálního tlaku
- PP2 / PP3 / PP4 / PP5 – křivky proporcionálního tlaku
- CP2 / CP3 / CP4 / CP5 – křivky konstantního tlaku
Režim ECO
Funkce ECO automaticky kontroluje výkon čerpadla v určitém rozsahu. Upravuje výkon čerpadla v závislosti na velikosti systému podle změny zatížení po určitou dobu. V režimu ECO je čerpadlo nastaveno na proporcionální režim regulace tlaku.
PP2 / PP3 / PP4 / PP5
Pracovní bod se bude pohybovat nahoru a dolů na proporcionální tlakové křivce v závislosti na potřebách průtoku systému, když se sníží potřeba průtoku, tlak vodního čerpadla klesne, zatímco potřeba energie se zvýší.
CP2 / CP3 / CP4 / CP5
Pracovní bod čerpadla se posouvá dopředu a dozadu na křivce konstantního tlaku podle požadavků systému. Tlak vodního čerpadla zůstává konstantní, nemá nic společného s potřebou průtoku.Technické údaje:Výkon motoru: 10-180 kWNapětí: 230 VMaximální výška zdvihu: 10 mMaximální výkon: 170 l/minStupeň ochrany: IP44Třída izolace: FMaximální relativní vlhkost okolí: 95 %Maximální tlak v systému CO: 1 MPaAkustický tlak pracujícího čerpadla: 43 dB(A)Přípustná teplota čerpané kapaliny: od 2 °C do 95 °CPřípustná okolní teplota: od 0 °C do 40 °CMaximální zahřátí povrchu čerpadla: 110 °CRozteč přípojek: 180 mmPrůměr hrdla: 1½" x 1"Hmotnost: 4,5 kgShoda s normou EMC: EN61000-6-1; EN61000-6-3IBO MAGI MAX 25-100/180ELEKTRONICKÁ, ENERGETICKY ÚSPORNÁ OBĚHOVÁ PUMPA
