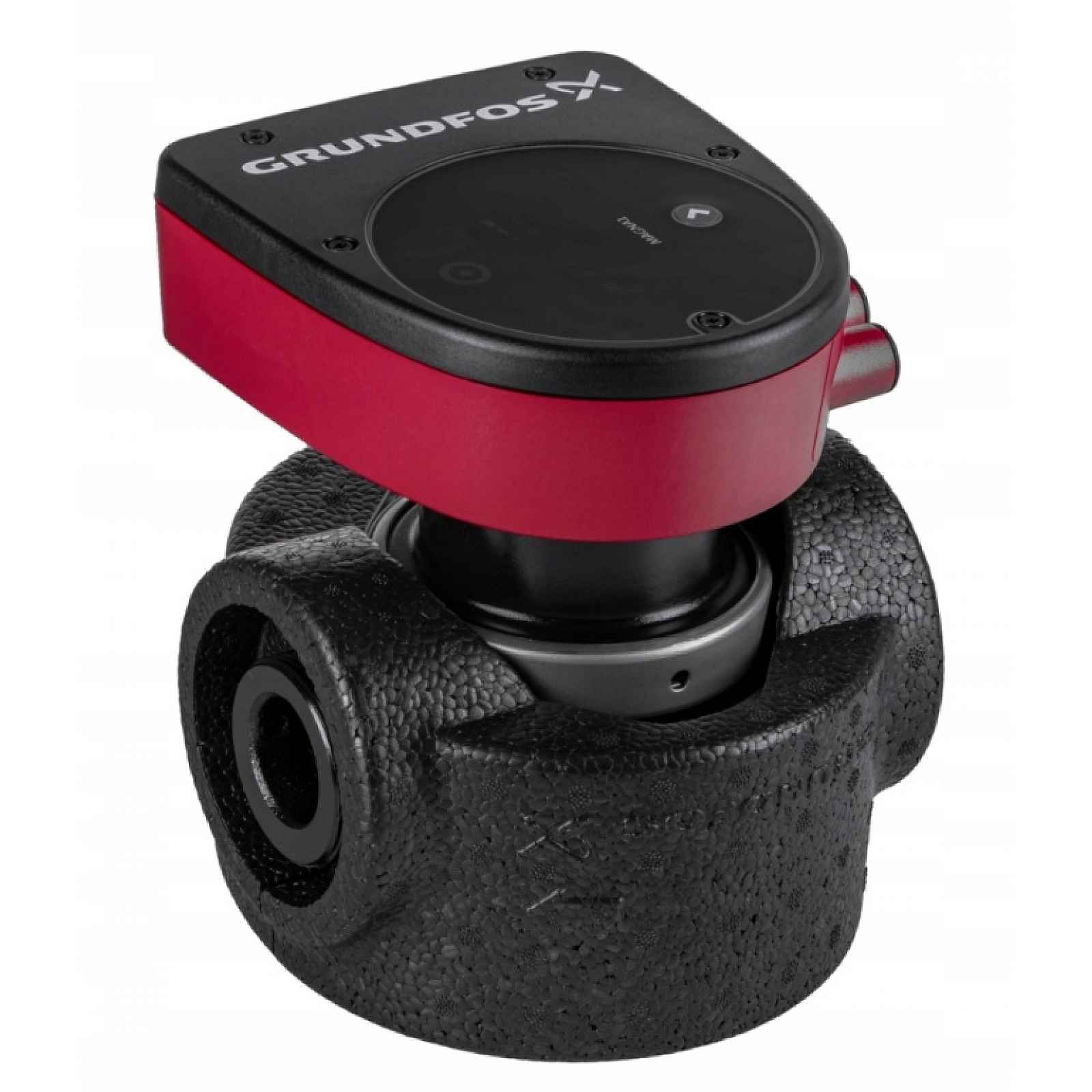

Oběhové čerpadlo c.o MAGNA1 32-100 180 1x230V PN10 Grundfos
Oběhové čerpadlo c.o - MAGNA1 32-100 180 1x230V PN10 GRUNDFOSOběhová pumpa Grundfos MAGNA1 32-100 je jednoduchou volbou pro dobře odvedenou práci. Celý popis ↓
Parametry
| Značka: | GRUNDFOS |
Popis Oběhové čerpadlo c.o MAGNA1 32-100 180 1x230V PN10 Grundfos
Díky vysoké energetické účinnosti výrobek splňuje požadavky předpisů EuP 2015 a zajišťuje tak značné úspory na elektrické energii,a díky intuitivnímu, uživatelsky přívětivému rozhraní a bezúdržbovému designu,MAGNA1 je ideální oběhové čerpadlo pro základní potřeby výkonu v aplikacích,kde je žádoucí základní ovládání a monitorování systému.
Díky této řadě cirkulačních čerpadel je vše od konfigurace až po základní ovládání a monitorování snadné. Čerpadlo je bezúdržbové díky konstrukci s plechovým rotorem.
Zobrazit celý popis
MAGNA1 nabízí možnost monitorování čerpadla prostřednictvím výstupu relé rušení. Digitální vstup start/stop ovládá čerpadlo na dálku. Čerpadlo komunikuje bezdrátově s aplikací Grundfos GO Remote.
MAGNA1 může fungovat jako hlavní čerpadlo v topných i chladicích aplikacích, včetně:
Míchací smyčkyTopné plochyKlimatizační plochySystémy podzemních tepelných čerpadelMenší aplikace chladicích agregátů
MAGNA1 je jednofázové čerpadlo a vyznačuje se tím, že má ovladač a ovládací panel integrovaný v ovládací skříni. Kryt čerpadla je k dispozici jak v litinové verzi, tak i v provedení z nerezové oceli. Kompozitní plechovka rotoru je vyztužena uhlíkovým vláknem, ložisková deska a obložení rotoru jsou vyrobeny z z nerezové oceli a pouzdro statoru je s hliníkem. Napájecí elektronika je chlazena vzduchem.
V čerpadle je použit 4pólový synchronní motor s permanentním magnetem (motor PM). Tento typ motoru se vyznačuje vyšší účinností než konvenční asynchronní klecový motor. Otáčky čerpadla jsou regulovány integrovaným frekvenčním měničem.Technická specifikace:
Technický
Max. výška zdvihu: 110 dm
| Třída TF | 110 |
| Schválení | VDE,CE,EAC,SEPRO |
| Model | C |
Materiály
Tělo čerpadla: Šedá litina
Kryt čerpadla EN 1561 EN-GJL-150
| Tělo čerpadla | ASTM A48-150B |
| Oběžné kolo | kompozit |
| Nominální rotor | PES + 30 % GF |
Instalace
| Rozsah okolní teploty | 0. . 40 °C |
| Maximální pracovní tlak | 10 bar |
| Velikost připojení | G 2 inch |
| Jmenovitý tlak pro připojení | PN 10 |
| Montážní délka | 180 mm |
Kapalina
| Vytlačovaný faktor | Voda |
| Rozsah teploty kapaliny | 10. . 110 °C |
| Teplota kapaliny během provozu | 60 °C |
| Hustota | 983.2 kg/m³ |
Elektrické údaje
Min. Vstupní výkon P1: 8...175 W
| Spotřeba energie P1 | 25 W |
| Základní frekvence | 50 / 60 Hz |
| Jmenovité napětí | 1 x 230 V |
Max. spotřeba proudu: 0.08 . . 141 A
| Typ ochrany (IEC 34-5) | X4D |
| Třída izolace (IEC 85) | F |
| Vestavěná ochrana motoru | žádná |
| Tepelná ochrana | ELEC |
Ostatní
| Energie (EEI) | 0.20 |
| Poloha svorkovnice | 6H |
| Čistá hmotnost | 4.63 kg |
