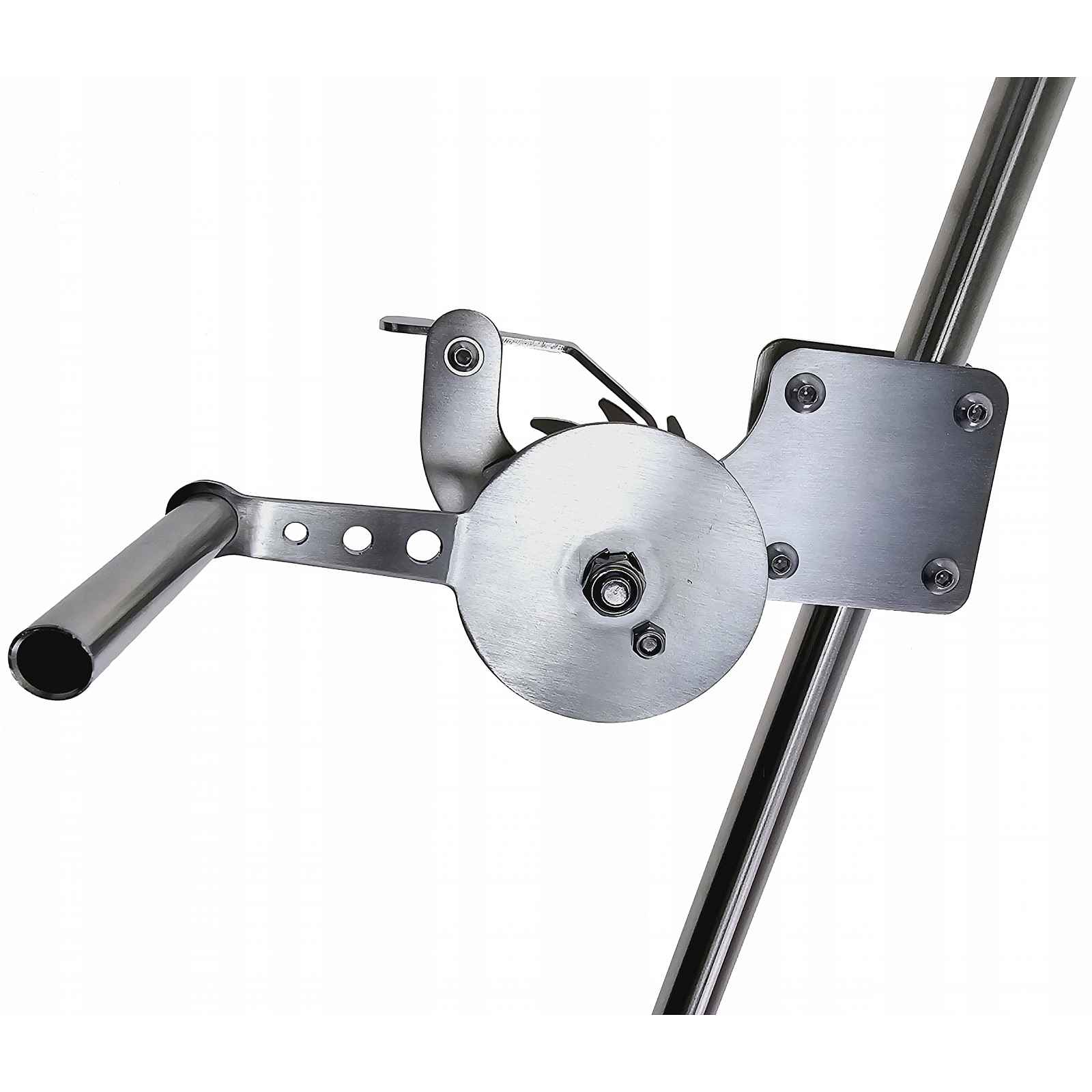

NEREZOVÝ NAVIJÁK KE GRILU MODEL K-4 S UNIVERZÁLNÍM BEZINVAZIVNÍM UPEVNĚNÍM, VYROBENÝ Z TLUSTÉHO PLECHU 4MMNaviják vyrobený polskou firmou J.A. StalluxS potěšením Vám nabízíme vysoce kvalitní polské naviják pro regulaci výšky roštů nad ohništěm nebo ohněm.K výrobě navijáku byla použita nejkvalitnější nerezová ocel třídy 1.4301/ AISI 304Všechny prvky navijáku jsou 100% nerezové, včetně šroubů a matic.Všechny prvky navijáku byly vyřezány laserem z nerezového plechu o tloušťce 4 mm.Jedná se o slušnou a pevnou konstrukci, která je pečlivě dokončena s důrazem na nejmenší detaily.Pevné prvky navijáku byly spojeny svařováním metodou TIG a poté leptané.Parametry navijáku:průměr bubnu 30 mmvnitřní šířka 42 mmprůměr obou kotoučů a západky 95 mmcentrální osa 10 mm s samočinnou (samostředící) maticí M10šroub pro upevnění lana nebo řetězu M6 se samobrzdnou maticívšechny nerezové prvky4 mm plech (kromě kotouče u ozubeného kola)nerezová ocel normy 1.4301 (AISI 304)hmotnost navijáku 1560 gKolotoč je před odesláním kontrolován z hlediska provozu, správně nastaven a seřízen. Nevyžaduje žádné zásahy do mechanismu ze strany kupujícího.V navijáku je použito univerzální upevnění lana nebo řetězu.Můžeme použít ocelové lanko o tloušťce 2 až 5 mm.Zasuneme lanko pod hlavu šroubu M6 a utáhneme samobrzdnou (centrovací) maticí. To nám poskytuje bezpečné upevnění lana.K montáži jsou potřeba klíče:imbusový 4 mmplochý nebo nástrčný 10 mmklíče nejsou součástí baleníStejným způsobem namontujeme řetěz do navijáku.Vložíme šroub M6 do očka řetězu o tloušťce 3 mm nebo 4 mm.Pokud je 3 mm článek trochu příliš těsný, je třeba ho mírně rozevřít vhodným nástrojem a poté šroub volně zasunout.Šroub vložíme do otvor na stěně navijáku a utáhneme samobrzdnou (centrovací) maticí. To nám umožňuje pevné upevnění řetězu.Aby naviják pracoval lehce, byly na ose použity ložiskové vložky z bronzu bez tření. Osa nevyžaduje absolutně žádné mazání.Ocelově hnědá ložiska s teflonovou vrstvou a přírubou BS jsou obecně určena pro práci v mechanismech, kde je konvenční mazání nežádoucí, nepřijatelné nebo obtížné, kde je vyžadováno zachování čistoty, vysoká odolnost vůči agresivním kapalinám a plynům, necitlivost na znečištění ovzduší a práce při vysokých a nízkých teplotách (od -200 °C do +280 °C).K přišroubování navijáku bylo použito univerzální neinvazivní upevnění na trubky nebo profil o různém průměru a tloušťce.Montážní parametry:nerezová deska o tloušťce 4 mmotvory o průměru 8,5 mmMontážní rozteč je 60 mm, což umožňuje připevnění navijáku na trubku o průměru 16 až 50 mm nebo na profil o rozměrech min 16 x 16 mm až maximálně 50 x 50 mmV sadě obdržíte nerezovou sadu 4 šroubů M8x60 s přírubovými maticemi.
