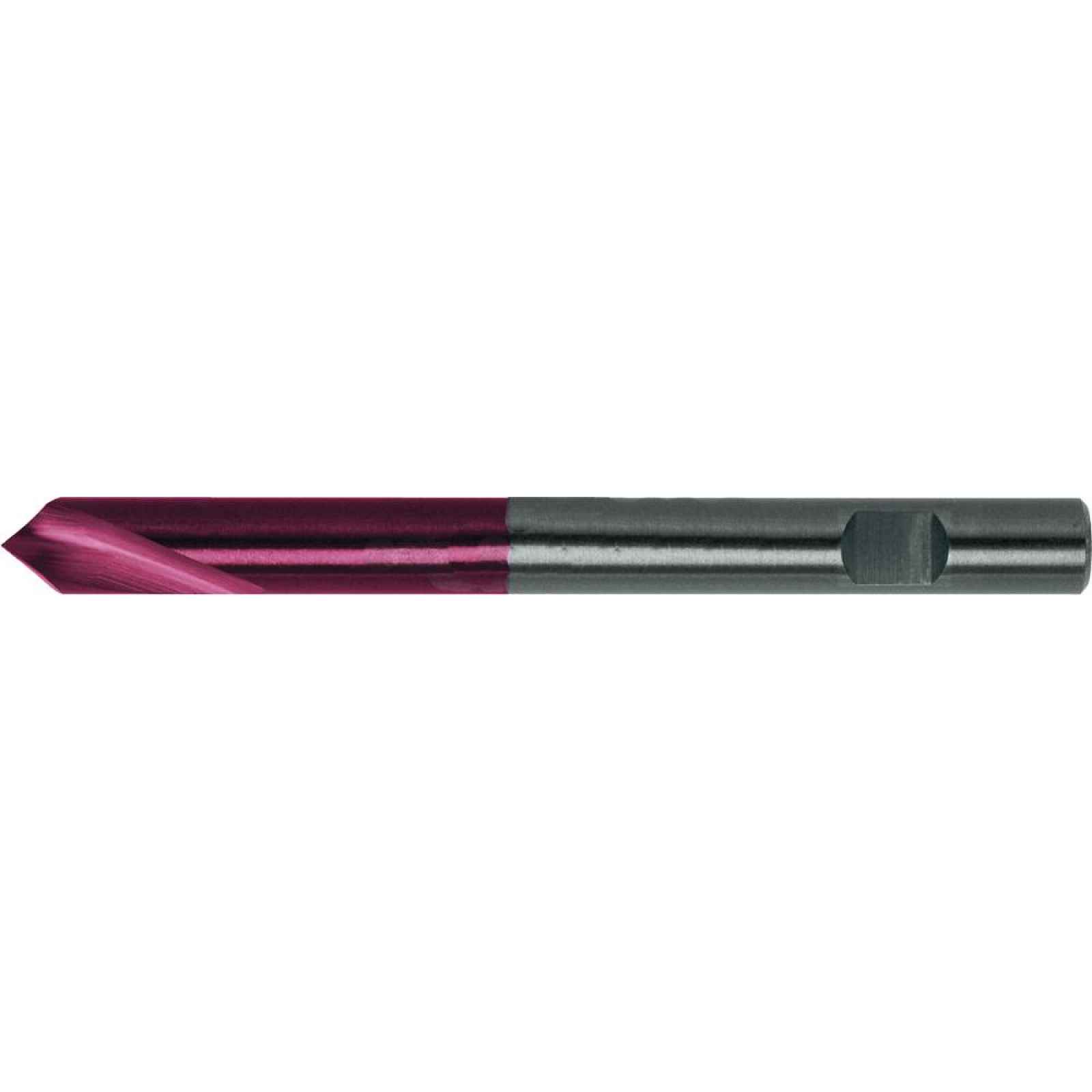

Nc vrták TiALN DIN6535, stopka Ha 142° 3mm Format
Velmi stabilní nástroj, broušený profil, pravotočivý, s precizním zabroušením vrcholu a krátkým ostřím. Bez korekce, boční úhel hřbetu 12/30°. Boční úhel čela menší než obvykle, tloušťka jádra výrazně menší než obvykle, sbíhavost jádra obvyklá. Od průměru 6 mm s unášecí plochou dle DIN 6535-HB. Celý popis ↓
Popis Nc vrták TiALN DIN6535, stopka Ha 142° 3mm Format
NC navrtávák z tvrdokovu TiALN DIN6535, stopka HA 142° 3mm FORMATNC navrtávák do strojů, celotvrdokovový, s válcovou stopkou
Provedení: celotvrdokovový (K10/K20), typ N, dle podnikové normy.
Ø-Tolerance:Ø: do Ø 10 mm = h6,
od Ø 10 mm: tolerance řezu = h8.
Použití
142° – pro navrtávání, pokud bude následovat spirálový vrták o menším průměru.
Zobrazit celý popis
Určeno pro přesné a rychlé navrtávání na NC obráběcích strojích a pro práce s použitím souřadnicových vrtaček. Pro centrování a srážení hran závitových otvorů v jednom průchodu. Určeno pouze pro navrtávání. Používá se zejména pro vysokopevnostní oceli, ocelolitinu, šedou litinu, tvrdou litinu, tvrdou manganovou ocel, CrNi oceli, bronzy, lehké a barevné kovy.Technické údaje
Ø h6: 3 mmDélka drážky: 12 mmCelková délka: 46 mmOceli < 700 N/mm2 f: 0,05 mm/ot.Značka: FORMAT Oceli < 700 N/mm2: 65 Oceli < 1000 N/mm2: 52 Oceli < 1400 N/mm2: 42 INOX ferit./martenz.: 30 INOX austenit.: 24 INOX duplex: 19 Litina GG/GTS: 90 Litina GGG: 72 Titan > 850 N/mm2: 35 Hliník < 8% křemíku: 200 Hliník > 8% křemíku: 200 Povlak: TiAlN WGNr.: W108 Logistické údaje
- Hmotnost: 0.008 kgDélka: 87.0 mmŠířka: 15.0 mmVýška: 15.0 mmObjem: 0.02 dm3Číslo art. dodavatele: 8211760300Rozsah dodávky: 1 kus
- Č. katalogové: 72H_DRS_A1-4317784475785
- EAN: 4317784475785
