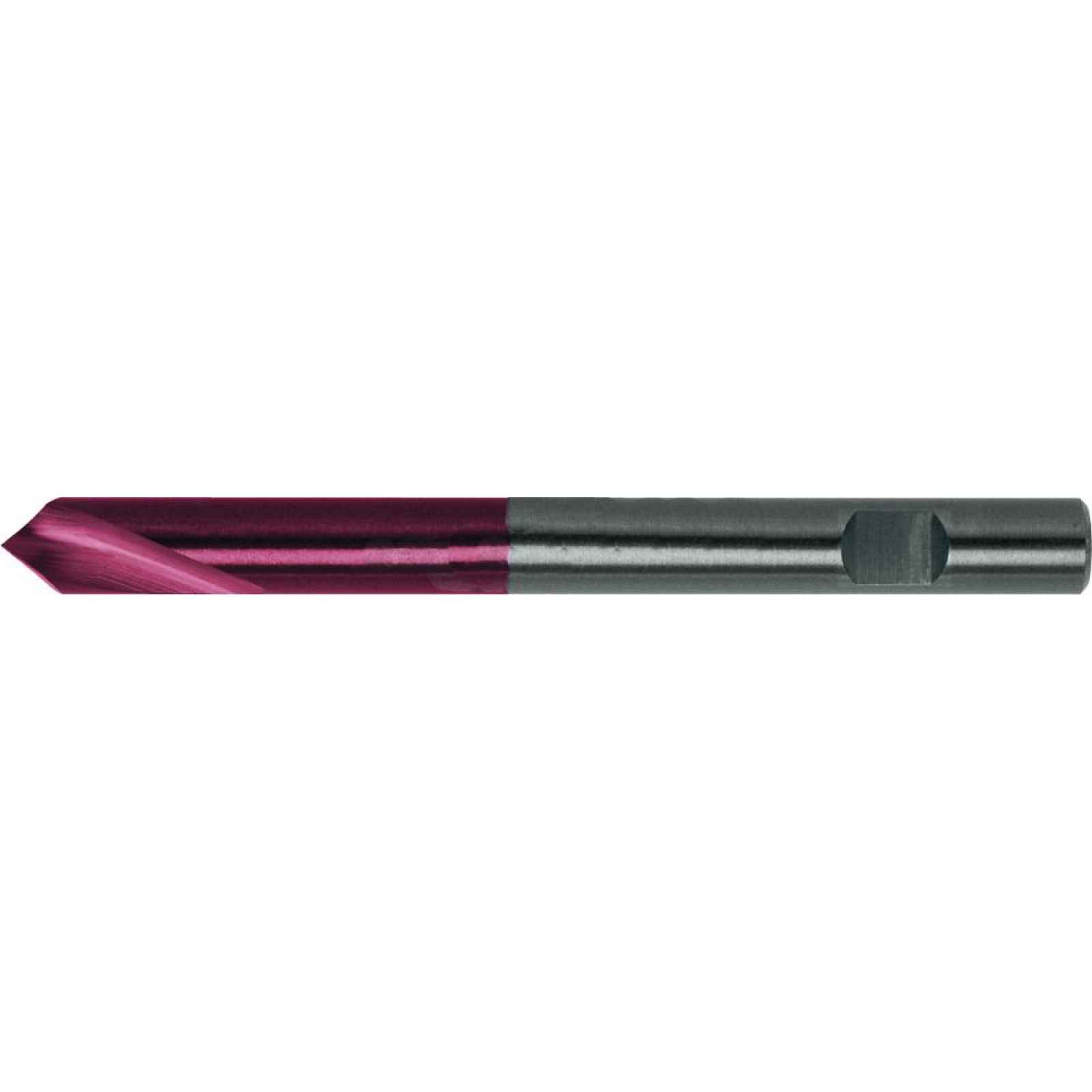

Nc celokarbidový vrták TiALN DIN6535, úchyt Ha 90° 2 mm Format
Velmi stabilní nástroj, broušený profil, pravotočivý, s precizním zabroušením vrcholu a krátkým ostřím. Bez korekce, boční úhel hřbetu 12/30°. Boční úhel čela menší než normální, tloušťka jádra výrazně menší než normální, sbíhavost jádra normální. Od průměru 6 mm s unášecí plochou dle DIN 6535-HB. Celý popis ↓
Popis Nc celokarbidový vrták TiALN DIN6535, úchyt Ha 90° 2 mm Format
NC navrtávák, celokarbidový TiALN DIN6535, stopka HA 90° 2mm FORMATCelokarbidový NC navrtávák s válcovou stopkou pro NC stroje
Provedení: celokarbidový (K10/K20), typ N, dle podnikové normy.
Ø-Tolerance:Ø: do Ø 10 mm = h6,
od Ø 10 mm: tolerance řezu = h8.
Použití
90° – pro navrtávání a současné zahlubování, pokud bude následovat spirálový vrták o menším průměru.
Zobrazit celý popis
Určeno pro přesné a rychlé navrtávání na NC obráběcích strojích a pro práce s použitím souřadnicových vrtaček. Pro centrování a srážení hran závitových otvorů v jednom průchodu. Určeno pouze pro navrtávání. Používá se zejména pro vysokopevnostní oceli, ocelolitinu, šedou litinu, tvrdou litinu, tvrdou manganovou ocel, CrNi oceli, bronzy, lehké a barevné kovy.Technické údaje
Ø h6: 2 mmDélka drážky: 8 mmCelková délka: 38 mmOceli < 700 N/mm2 f: 0,03 mm/ot.Značka: FORMATOceli < 700 N/mm2: 65Oceli < 1000 N/mm2: 52Oceli < 1400 N/mm2: 42INOX ferit./martenz.: 30INOX austenit.: 24INOX duplex: 19Litina GG/GTS: 90Litina GGG: 72Titan > 850 N/mm2: 40Hliník < 8% křemíku: 100Hliník > 8% křemíku: 100Povlak: TiAlNWGNr.: W108Logistické údaje
- Hmotnost: 0.005 kgDélka: 87.0 mmŠířka: 15.0 mmVýška: 15.0 mmObjem: 0.02 dm3Číslo art. dodavatele: 8211720200Rozsah dodávky: 1 kus
- Č. katalogové: 72H_DRS_A6-4317784482424
- EAN: 4317784482424
