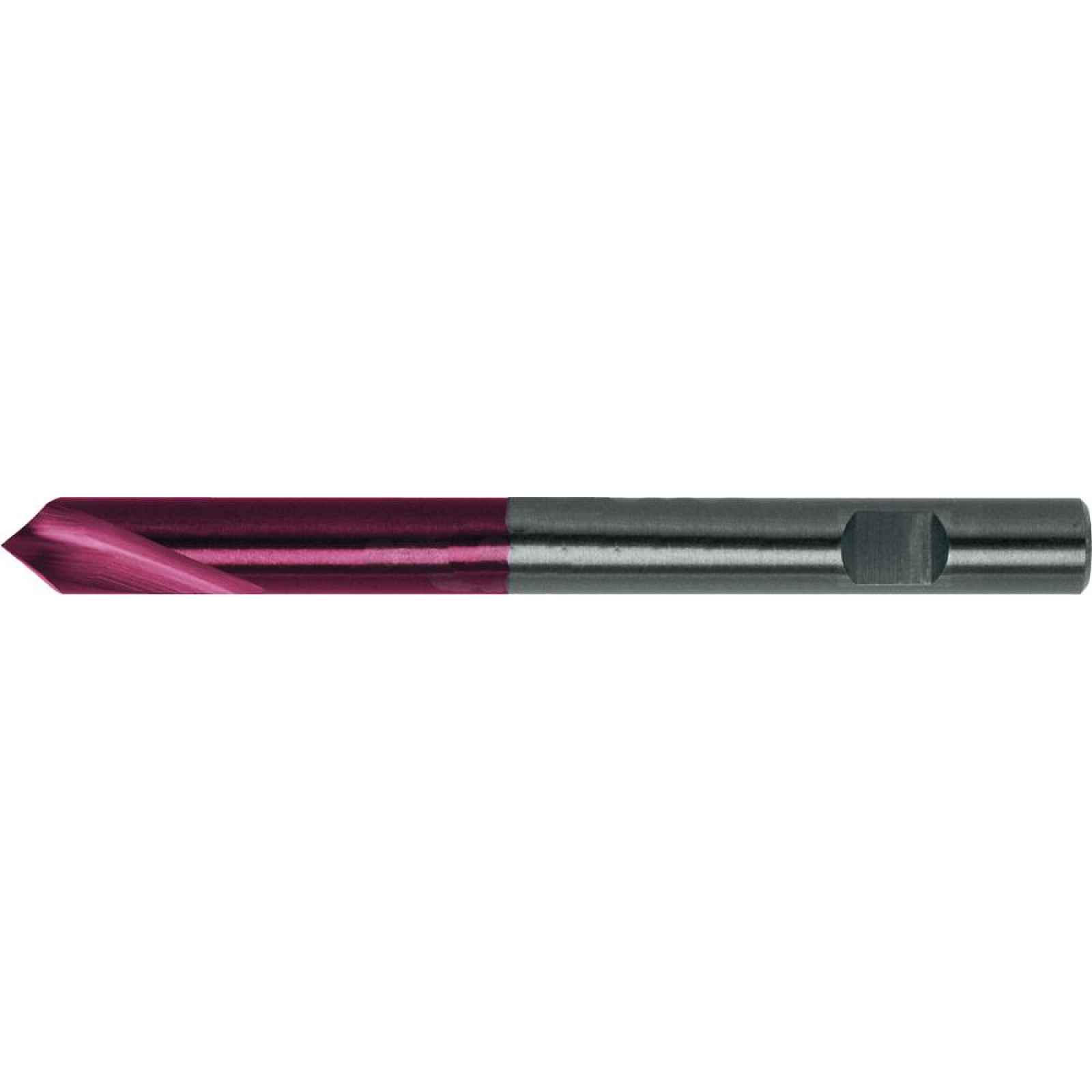

Nc celokarbidový vrták TiALN DIN6535, stopka Hb 142° 6 mm Format
Velmi stabilní nástroj, broušený profil, pravotočivý, s precizním zabroušením vrcholu a krátkým ostřím. Bez korekce, boční úhel hřbetu 12/30°. Boční úhel čela menší než normální, tloušťka jádra výrazně menší než normální, sbíhavost jádra normální. Od průměru 6 mm s unášecí plochou dle DIN 6535-HB. Celý popis ↓
Popis Nc celokarbidový vrták TiALN DIN6535, stopka Hb 142° 6 mm Format
NC navrtávák z tvrdokovu TiALN DIN6535, stopka HB 142° 6mm FORMATNC navrtávák do strojů, celotvrdokovový, s válcovou stopkou
Provedení: celotvrdokovový (K10/K20), typ N, dle podnikové normy.
Ø-Tolerance:Ø: do Ø 10 mm = h6,
od Ø 10 mm: tolerance řezu = h8.
Použití
142° – pro navrtávání, pokud bude následovat spirálový vrták o menším průměru.
Zobrazit celý popis
Určeno pro přesné a rychlé navrtávání na NC obráběcích strojích a pro práce s použitím souřadnicových vrtaček. Pro centrování a srážení hran závitových otvorů v jednom průchodu. Určeno pouze pro navrtávání. Používá se zejména pro vysokopevnostní oceli, ocelolitinu, šedou litinu, tvrdou litinu, tvrdou manganovou ocel, CrNi oceli, bronzy, lehké a barevné kovy.Technické údaje
Ø h6: 6 mmDélka drážky: 16 mmCelková délka: 66 mmOceli < 700 N/mm2 f: 0,09 mm/ot.Značka: FORMATOceli < 700 N/mm2: 65Oceli < 1000 N/mm2: 52Oceli < 1400 N/mm2: 42INOX ferit./martenz.: 30INOX austenit.: 24INOX duplex: 19Litina GG/GTS: 90Litina GGG: 72Titan > 850 N/mm2: 35Hliník < 8% křemíku: 200Hliník > 8% křemíku: 200Povlak: TiAlNWGNr.: W108Logistické údaje
- Hmotnost: 0.028 kgDélka: 90.0 mmŠířka: 15.0 mmVýška: 15.0 mmObjem: 0.02 dm3Číslo art. dodavatele: 8211760600Rozsah dodávky: 1 kus
- Č. katalogové: 72H_DRS_A1-4317784395052
- EAN: 4317784395052
