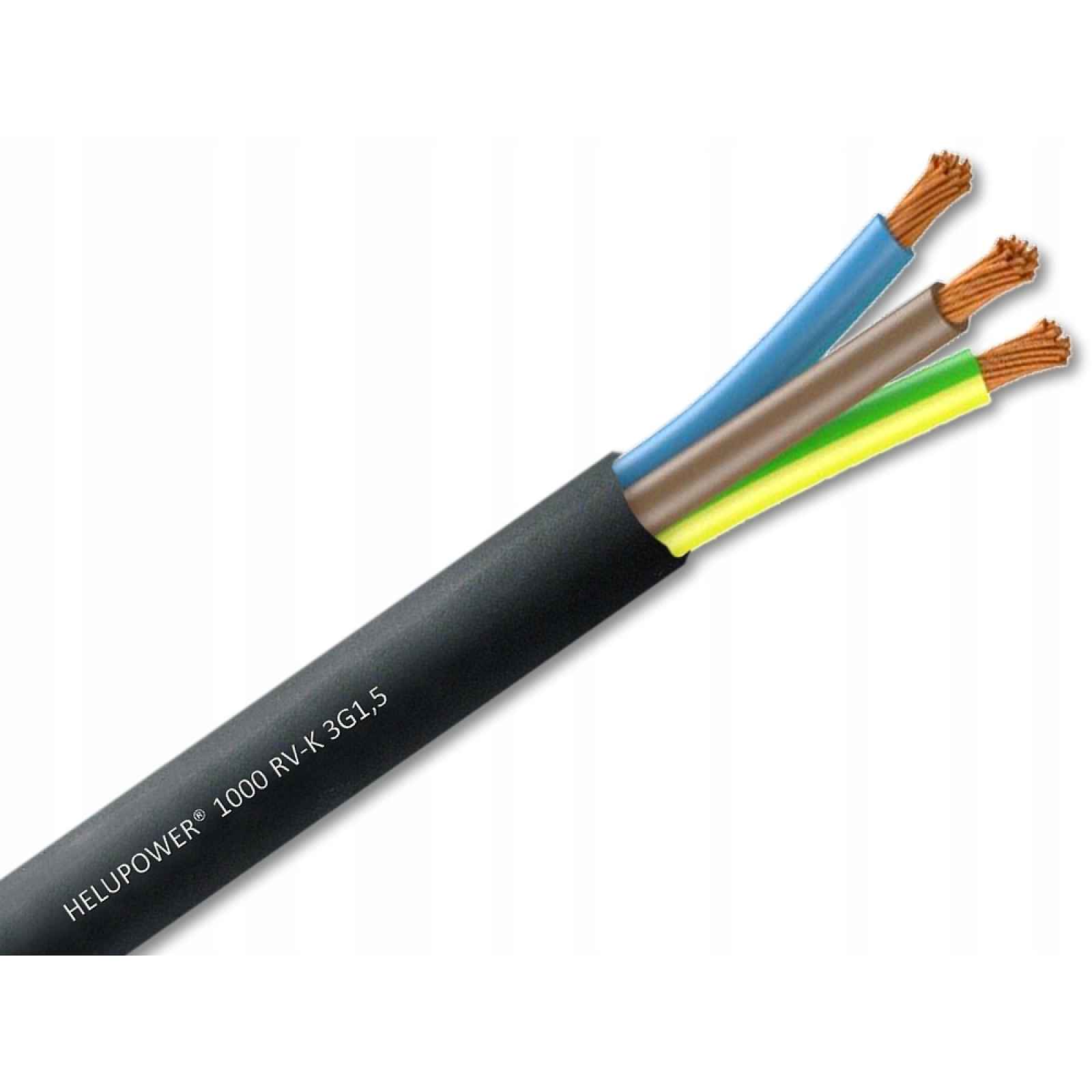

Napájecí kabel 3x1,5 Rv-k Linka Cu vnější zemní Helukabel – 50 m
Napájecí kabel 1kV HELUPOWER 1000 RV-K 3G1,5 - 50mHELUKABELTechnické údaje Napájecí kabel XLPE/PVC dle IEC 60502-1, UNE 21123-2 a UNE HD 603-1 Teplotní rozsah flexibilní -5 °C až +90 °C stacionární -40 °C až +90 °C Provozní napětí (AC) U0/U 0,6/1 kV Provozní napětí (DC) U0/U 0,9/1,8 kV Zkušební napětí 4000 V Minimální poloměr ohybu flexibilní 10x O kabel stacionární: do 25 mm: 4x O kabel 25 - 50 mm: 5x O kabel nad 50 mm: 6x O kabel. ||Konstrukce Měděný vodič, nepocínovaný dle DIN VDE 0295. 5, IEC 60228 čl. 5. Třída BS 6360 5, Izolace žil XLPE typ DIX 3 dle UNE HD 603-1 Značení žil: 5 žil, barvení dle normy PN-HD 308 S2, kódování 5 žil dle EN 50334. Kabel k dispozici se žlutou/oranžovou barvou nebo bez ní. RC vodič je žlutý/oranžový u typů 3+RC. Kabely do průřezu 10 mm2 bez výplně. Vnější Pneumatika ze speciálního PVC typu DMV-18 dle UNE HD603-1. Barva vnějšího pneumatiky : černá. Měřené vlastnosti. Maximální přípustná provozní teplota vodiče +90 °C, zkratová teplota po dobu 5 sekund +250 °C. Vhodné pro přímé uložení do země. Odolný vůči UV záření. Odolný vůči olejům. Materiály použité při výrobě neobsahují silikon a kadmium ani látky, které by mohly narušit lakování. Zkoušky: Zpomalovač hoření, testován dle DIN VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1-2. ||Poznámky: G = se zeleno-žlutým ochranným vodičem X = bez zeleno-žlutého ochranného vodiče. (OZ) R (izolace XLPE) V (vnější pneumatika PVC) K (flexibilní kabel) ||Použití Používá se pro flexibilní silové připojení se středním mechanickým namáháním. Vhodné pro použití v suchých, vlhkých i mokrých místnostech. Vhodné pro přímou instalaci do země a do potrubí. Typické oblasti použití: strojírenství, dopravníkové pásové systémy, klimatizační zařízení, průmyslová automatizace. Používá se jako napájecí nebo ovládací kabel, zejména tam, kde je vyžadována vyšší teplota a/nebo napětí. Vnější Pneumatika je vyroben ze speciálního PVC, takže kabel je odolný vůči UV záření a je vhodný jako propojovací kabel pro mobilní nebo přenosná zařízení a stroje. Alternativně jej lze použít jako napájecí kabel pro jevištní a osvětlovací aplikace. CE = výrobek splňuje směrnici o nízkém napětí 2014/35/EU. ||Technické údaje:Počet pracovních žil: 3Průřez: 1,5Vnější průměr. /h x w: 9Provozní napětí: 0,6/1 kVOchranná žíla: 1CPR: EcaOdolnost proti UV záření: anoTyp povlaku: PVCMin. tempo. pr. elast: -5Max. tempo. pr. elastičnost: 90Min. tempo. pr. Max. poměr: -15 tempo. pr. stanice: 90
