Multifunkční časový relé 0,1s-10dní 2 kanály REV-120n 24V DC

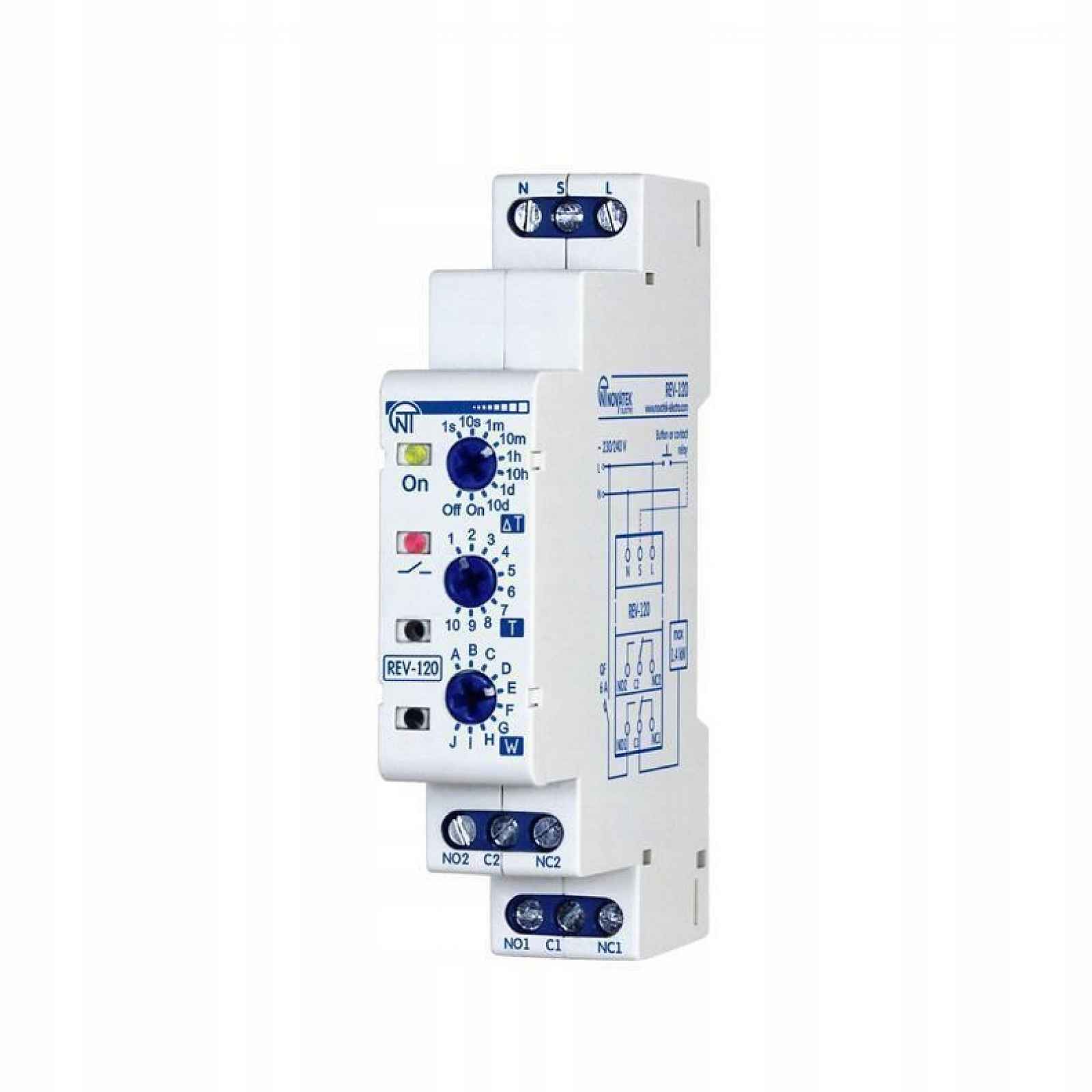

Multifunkční časový relé 0,1s-10dní 2 kanály REV-120n 24V DCČasové relé REV – 120 je zařízení určené k zapínání a vypínání zátěže na nastavené časové období uživatelem. Zařízení je namontováno ve skříni a zabírá šířku jednoho modulu typu S na liště TH-35. Celý popis ↓
Popis Multifunkční časový relé 0,1s-10dní 2 kanály REV-120n 24V DC
Relé má dva výstupní kanály s normálně otevřenými a normálně uzavřenými kontakty.
Na předním panelu jsou
knoflík pro nastavení dočasného intervalu „∆T“knoflík pro nastavení času „Т“knoflík pro nastavení režimu provozu „W“.
V REV – 120 je k dispozici deset režimů provozu
zpoždění zapnutí,časová prodleva po napájení,cyklický se zpožděním při zapnutí,cyklický s časovou prodlevou během zapnutí,zpoždění při odpojení (při otevření ovládacího kontaktu),impulsní 1 (při napojení ovládacího kontaktu),impulsní 2 (při otevření ovládacího kontaktu),zpoždění zapnutí a vypnutí (z ovládacího kontaktu),odstup zátěžového relé (po každém zkratu ovládacího kontaktu),generátor impulsů 0.5 s.
Zobrazit celý popis
Tabulka režimů provozu a dočasných období je uvedena v technické dokumentaci zařízení.
Před připojením výrobku je nutné jej nastavit.
Nastavení výrobku provádíme v následujícím pořadí: nejprve je třeba nastavit režim provozu (je třeba otočit ovládací kolečko režimů do levé krajní polohy bez ohledu na polohu regulátoru a poté nastavit ve směru hodinových ručiček do požadovaného režimu), poté pomocí regulátoru DeltaT nastavte časový interval a poté nastavte čas pomocí regulátoru „T“.
Je třeba uvést, že při změně režimu provozu nebo časových období v zařízení při uvedeném napájecím napětí je třeba vzít v úvahu, že změny začnou platit až po odpojení (na dobu ne kratší než 1 s) a opětovném zapnutí napájení zařízení.
