Motor Pro Venkovní Rolety 60 mm 10 Nm Krátký 48 cm Pohon Portos

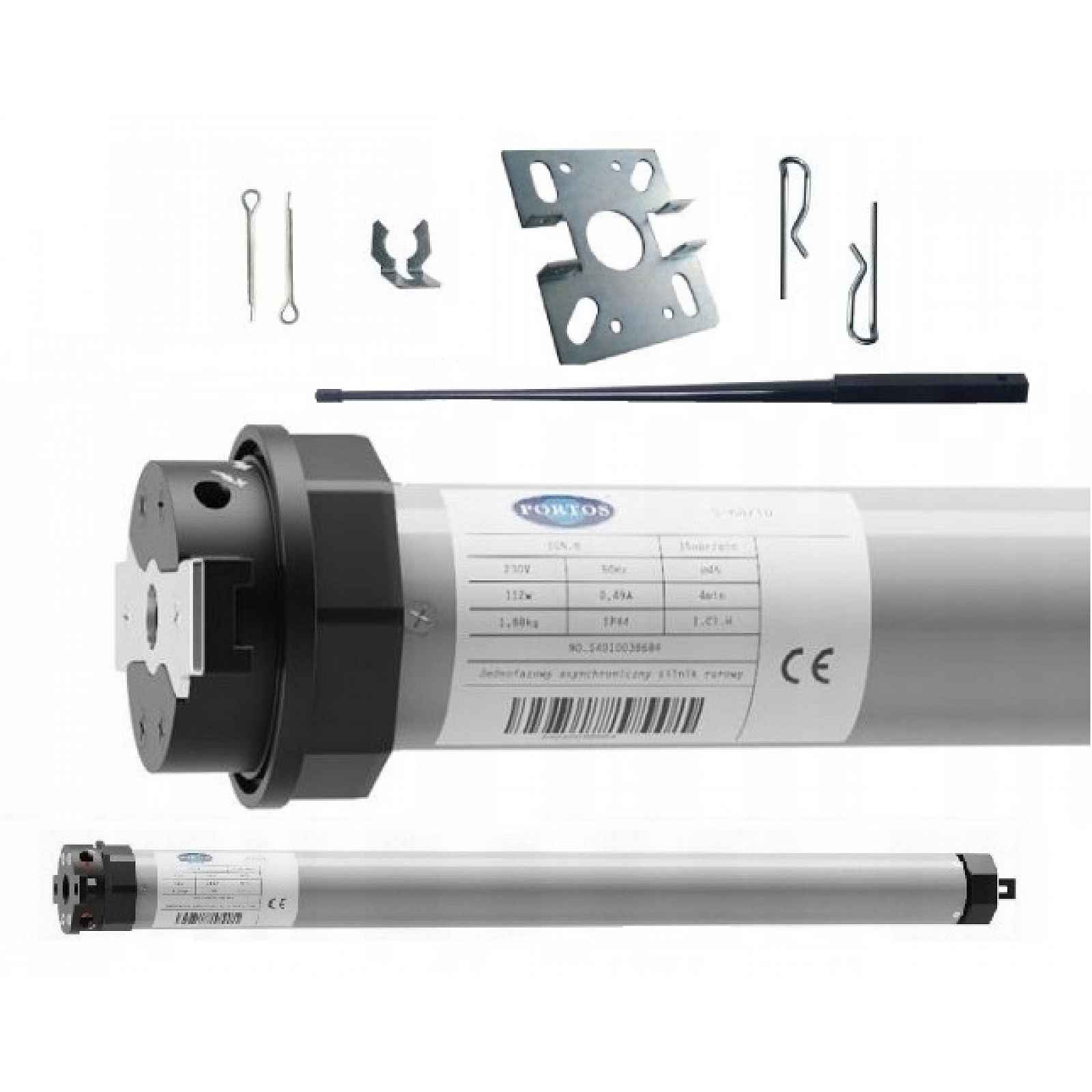

MOTOR PRO VENKOVNÍ ROLETY 60 mm 10 Nm KRÁTKÝ 48 cm POHON PORTOSDRÁTOVÝ MOTOR PRO VENKOVNÍ ROLETY, KRÁTKÁ DÉLKA 48 CM PORTOS FI 60 mm / 10 Nm Motor PORTOS S 60/10S (krátký) je spolehlivým řešením pro systém ovládání rolet ve vašem domě. Vzhledem k velmi krátké konstrukci je určen pro úzké rolety, jejichž šířka neumožňuje montáž standardního pohonu. Díky možnosti ovládání pomocí kabelu a volitelného externího rádiového přijímače (dostupného v jiné nabídce) zajišťuje pohodlí a snadné ovládání. Tento motor se vyznačuje vysokou kvalitou, což poskytuje ideální řešení pro zákazníky, kteří hledají trvanlivá a efektivní řešení pro ovládání venkovních rolet.Specifikace:Výrobce: Portos Model: S-60/10S, kabelové ovládáníMechanický koncový systémCelková délka pohonu: 480 mmNominální točivý moment (Nm): 10Nominální rychlost (ot/min): 17Jmenovité napětí: 230 VPříkon: 121 WFrekvence: 50 HzIntenzita: 0.53ADoba provozu (min): 4Délka napájecího kabelu (m): 2Stupeň ochrany: IP44SADA OBSAHUJE: ochrana proti přehřátí,upevňovací plech,sběrač, adaptér,návod k připojení,zástrčky,klíček pro nastavení motoruMontáž motoru do role Připevněte držák F na bok roletyNamontujte adaptér A na hnací kroužek B (obr. 1)Namontujte unašeč C na osu motoru DUmístěte ochranu E na osu motoruZasuňte motor zcela do navíjecí trubky (obr. 2)Připevněte navíjecí trubku k hnacímu kolu pomocí šroubu⚠ ZPŮSOB PŘIPOJENÍ POHONU: Motor s přepínačem na výstupu má čtyřžilový kabel o délce přibližně 2 m, který je vyveden ven z rolety. zeleno-žlutý kabel slouží jako uzemněnímodrý vodič představuje nulu (N)Černé a hnědé kabely rozhodují o směru otáčení pohonu Je nepřípustné připojit více než jeden motor k jednomu vypínači.Regulace koncových poloh Regulaci koncových spínačů je třeba provést, když je motor studený. Regulace koncovek vyžaduje několikanásobné spuštění motoru, který se během provozu zahřívá. Trubkový motor má tepelný spínač, který způsobí přerušení provozu motoru po dosažení určité teploty. Doba nepřetržitého provozu motoru je přibližně 4 minuty. Po uplynutí této doby se motor může vypnout až do vychladnutí, tj. asi v pořádku. 30 minut.
