Motor Pohon Pro Venkovní Rolety 60 MM 10 Nm Portos Krátký 35 cm

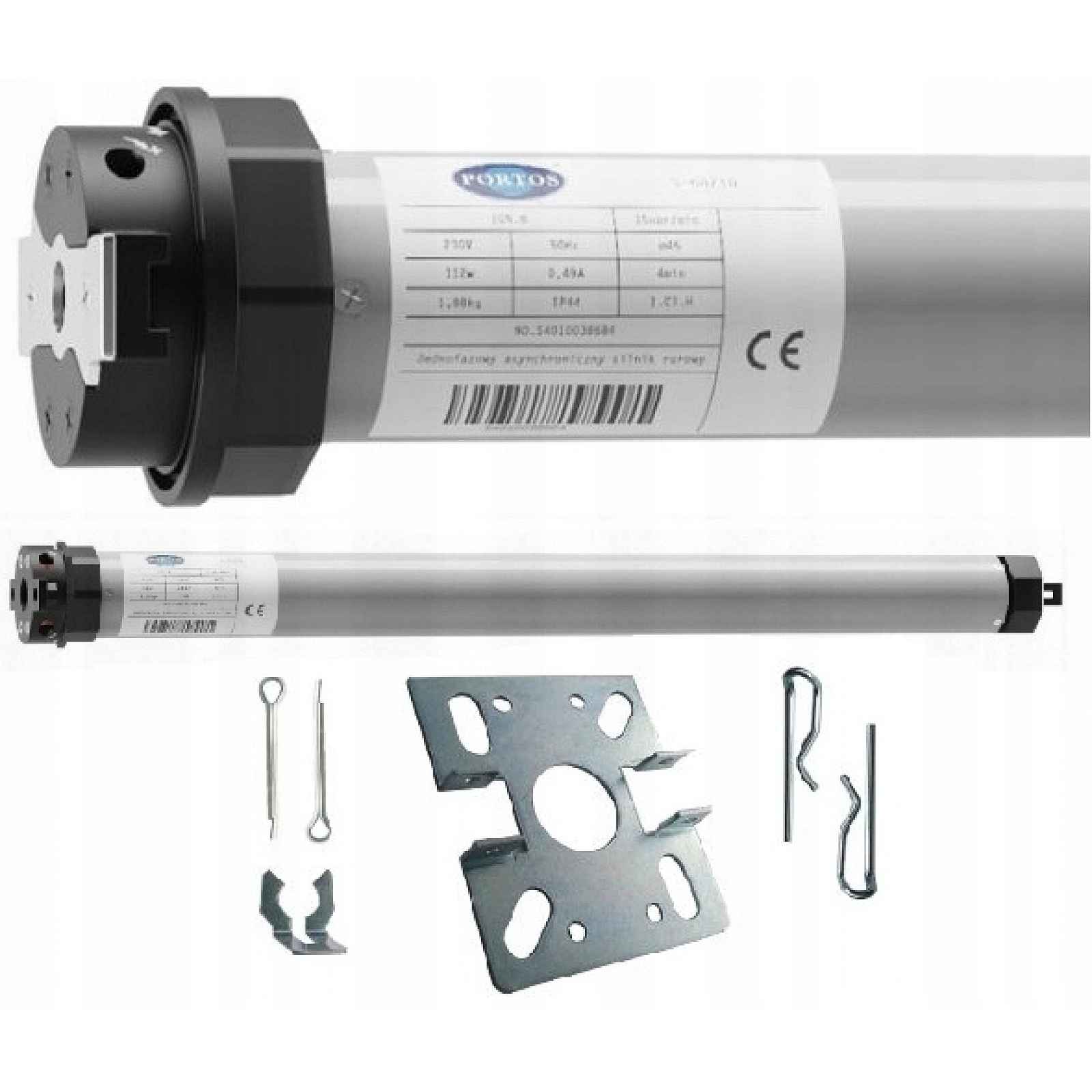

✅✅KABELOVÝ POHONOVÝ MOTOR PRO VENKOVNÍ ROLETY KRÁTKÝ FI 60 mm / 10 NM délka 48 CM ✅✅⚡ DRÁTOVÝ MOTOR PRO VENKOVNÍ ROLETY, KRÁTKÁ DÉLKA 35 CM PORTOS FI 60 mm / 10 Nm⚡Motor PORTOS S 60/10S (krátký) je spolehlivým řešením pro systém ovládání rolet ve vašem domě. Vzhledem k velmi krátké konstrukci je určen pro úzké rolety, jejichž šířka neumožňuje montáž standardního pohonu. Díky možnosti ovládání pomocí kabelu a volitelného externího rádiového přijímače (dostupného v jiné nabídce) zajišťuje pohodlí a snadné ovládání. Tento motor se vyznačuje vysokou kvalitou, což poskytuje ideální řešení pro zákazníky, kteří hledají trvanlivá a efektivní řešení pro ovládání venkovních rolet.⭐ Specifikace:Výrobce: Portos✅ Model: S-60/10S, kabelové ovládání✅ Mechanický koncový systém✅ Celková délka pohonu: 350 mm✅ Nominální točivý moment (Nm): 10✅ Nominální rychlost (otáčky/min): 15✅ Jmenovité napětí: 230 V✅ Příkon: 121 W✅ Frekvence: 50 Hz✅ Intenzita: 0.53 A✅ Doba působení (min): 4✅ Délka napájecího kabelu (m): 2✅ Stupeň ochrany: IP44⭐ SADA OBSAHUJE: ✅ ochrana proti přehřátí, ✅ upevňovací plech, ✅ sběrač, adaptér, ✅ návod k připojení, ✅ zátky, ✅ klíček pro nastavení motoru.⭐ Montáž motoru do role 1 Připevněte držák F na bok rolety 2 Namontujte adaptér A na hnací kroužek B (obr. 1) 3 Namontujte unašeč C na osu motoru D 4 Umístěte ochranu E na osu motoru 5 Úplně zasuňte motor do navíjecí trubky (obr. 2) 6 Připevněte navíjecí trubku k hnacímu kolu pomocí šroubu⚠ ZPŮSOB PŘIPOJENÍ POHONU: Motor s přepínačem na výstupu má čtyřžilový kabel o délce přibližně 2 m, který je vyveden ven z rolety. ❇ zeleno-žlutý kabel slouží jako uzemnění ❇ modrý vodič představuje nulu (N) ❇ Černé a hnědé vodiče rozhodují o směru otáčení pohonu Je nepřípustné připojit více než jeden motor k jednomu vypínači.✅ Jak vybrat správný motor?1. Zkontrolujte průměr trubky v roli, měla by mít průměr:- průměr 40 mm,- průměr 60 mm,- průměr 70 mm2. Vypočítejte si váhu své rolety.Profil PA-39 = 2,8 kg čtverečních metrůnapř. Roleta má rozměry 1400 x 1200hmotnost rolety je 1,4 x 1,2 = 1,68 m21,68 m2 x 2,8 = 4,7 kg3. Vyberte si výkon motoru v závislosti na hmotnosti rolety:Motor S 40/10 (10 Nm) – do 13 kgMotor S 60/10 (10 Nm) – do 18 kg (pohon z této nabídky)Motor S 60/20 (20 Nm) – do 36 kgMotor S 60/30 (30 Nm) – do 54 kgMotor S 60/40 (40 Nm) – do 63 kgMotor S 60/50 (50 Nm) – do 86 kgMotor S 70/50 (50 Nm) – do 90 kgMotor S 70/100 (100 Nm) – do 121 kg✅Nastavení koncových poloh✅ Regulaci koncových spínačů je třeba provést, když je motor studený. Regulace koncovek vyžaduje několikanásobné spuštění motoru, který se během provozu zahřívá. Trubkový motor má tepelný spínač, který způsobí přerušení provozu motoru po dosažení určité teploty. Doba nepřetržitého provozu motoru je přibližně 4 minuty. Po uplynutí této doby se motor může vypnout až do vychladnutí, tj. na ok. 30 minut.
