Mosazný Rozdělovač Podlahovky 6 Čerpací Skupina Grundfos Pex Spojky

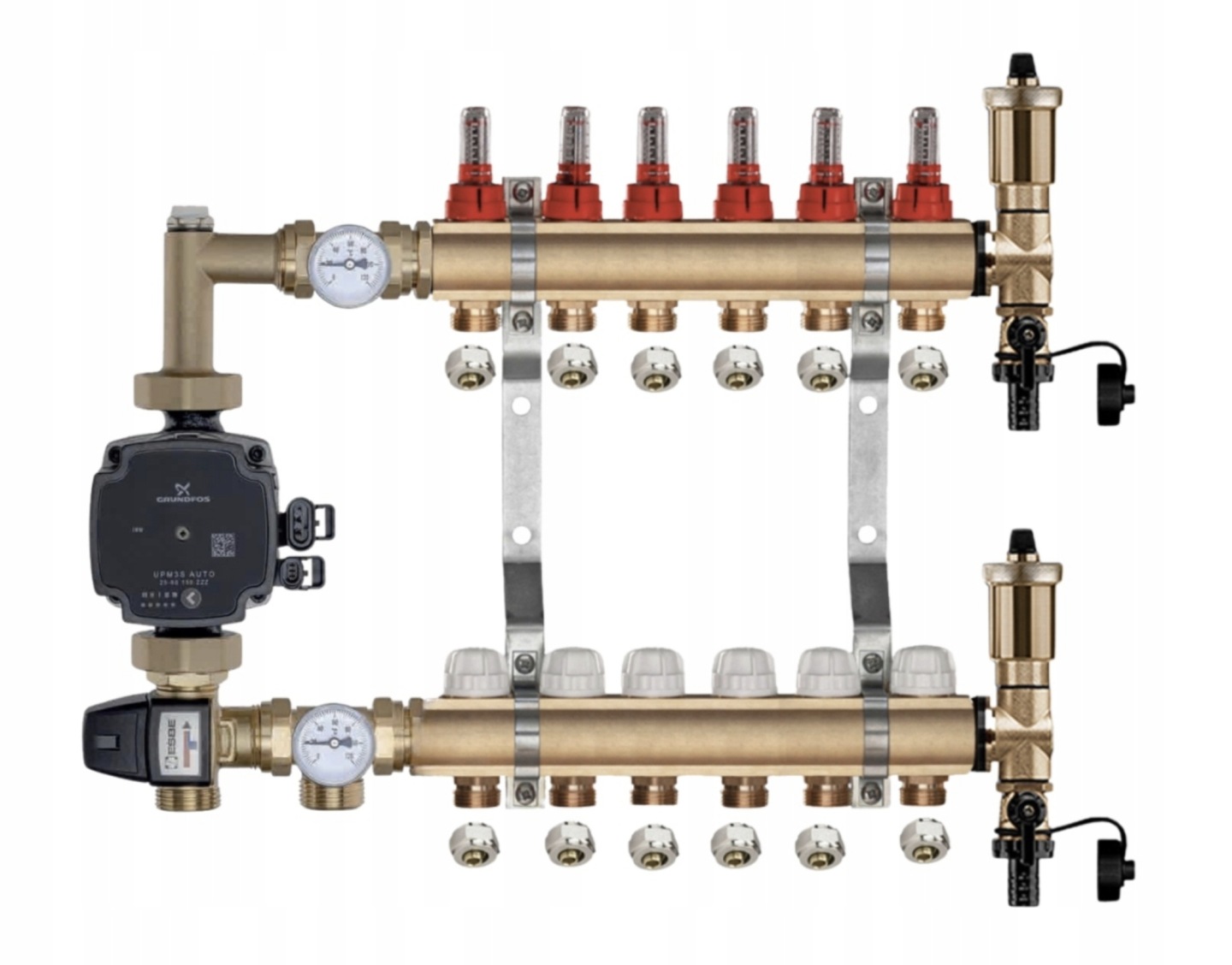

KOMPLETNÍ MOSAZNÝ ROZDĚLOVAČ 6 SEKCÍ S ČERPACÍ SKUPINOU GRUNDFOS + PEX SPOJKY POLSKÝ VÝROBCEMosaz CW617N pro pitnou vodu, odvzdušňovací a vypouštěcí sekceRozdělovač určený pro podlahové vytápěníV rozdělovači bylo použito příslušenství a komponenty vyrobené v EU – PRODUKT DOPORUČENÝ… Celý popis ↓
Popis Mosazný Rozdělovač Podlahovky 6 Čerpací Skupina Grundfos Pex Spojky
INSTALATÉRY.ROZDĚLOVAČ JE VYROBEN Z HRUBÉ MOSAZI VYROBENÉ v Polsku!KOMPLETNÍ SLOŽENÝ SET OBSAHUJE✅Skupina čerpadel s čerpadlem renomované značky GRUNDFOS✅ Termostatický směšovací ventil VTA372 1' s regulačním rozsahem 20-50 stupňů C. Ventil s velmi vysokým průtokem KVS 3,4✅ 2 x mosazné nosníky✅ mosazné nýty (množství stejné jako počet obvodů x2)✅ průtokoměry (množství stejné jako počet obvodů)✅ termostatické ventily s otočným knoflíkem✅držáky pro rozdělovač x2✅ odvzdušňovací a vypouštěcí skupiny x2✅PEX SPOJKA 3/4 x 16 GW – adaptér (množství stejné jako počet obvodů x2)1) Horní nosník:
Zobrazit celý popis
vyrobena z vysoce kvalitní mosazi CW617N
průtokoměry zakončené nyplem
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
1) Spodní nosník
vyrobena z vysoce kvalitní mosazi
termostatické vložky M30 x 1,5 – možnost montáže tepelných pohonů
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
.Výhody rozdělovače:Možnost volné konfigurace a rozšíření komponent přizpůsobených konkrétním investicím.Vyrobeno z materiálů odolných vůči korozi.Spolehlivé těsnění EPDM eliminuje potřebu dalších těsnění při montáži.Spolupracuje s ekonomickými zdroji tepla, jako jsou tepelná čerpadla a kondenzační kotle.K dispozici ve verzích 2 až 16 sekcí.Speciálně přizpůsobeno pro montáž čerpacích a směšovacích souprav.Použití:Ideální pro systémy rovinného vytápění, zejména podlahového.Termoregulační ventily na zpětném nosníku jsou připravené pro montáž elektrických pohonů.Regulační ventily s průtokoměry na napájecím nosníku umožňují rychlou regulaci průtoku díky použité stupnici na ventilu.Úloha rozdělovačů v instalaci podlahového vytápění:Rozdělení topného média do topných okruhůZajištění správných parametrů provozu instalace podlahového vytápění díky nezávislému napájení každého topného okruhu.Možnost nezávislého ovládání výkonu a teploty každé místnosti s podlahovým vytápěním.Paralelní připojení určitého počtu hadic s individuální hydraulickou a teplotní regulací.Možnost připojení směšovací a čerpací skupiny pro dosažení teploty vhodné pro podlahové vytápění na rozdělovači. ".Komponenty:Kompletní směšovací a čerpací systém GRUNDFOSurčeno pro montáž s rozdělovačem podlahového vytápěníje vybaven energeticky úsporným (elektronickým) čerpadlem vysoké třídy.Čerpadlo UPM3 AUTO L od firmy GRUNDFOS má 4 typy rychlostí. Rozhraní čerpadla bylo navrženo tak, aby jeho používání bylo snadné a srozumitelné. K ovládání používáme pouze jedno tlačítko a pomocí 5 LED světel můžeme určit výkonnost čerpadla, stav poruchy nebo nastavení provozu.přípojka k rozdělovači 1"rozteč 235 mmdo 125 m2 podlahového vytápěníSada obsahuje:niklovaná mosazná přípojka – 2 ksteploměr 0-120 °C - 2 ksruční odvzdušňovač – 1 ksmosazné šroubky pro čerpadlo - 2 ksSměšovací ventil ESBE VTA 372 1“ (20-50). Velký průtok 3,4 KVSelektronická / energeticky úsporná pumpa GrundfosUPM3 AUTO L 25-70:- Přípustná teplota kapaliny: minimální 0 °C / maximální +95 °C- Maximální přípustná teplota okolí: +70 °C- Příkon: 4 – 52 W- Maximální provozní tlak: 10 bar- Napájení: 230 V- Síťová frekvence: 50 Hz- Stupeň ochrany: IP44- Montážní délka: 130 mm- Výška zdvihu: 7 mTermostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.Ventil s velmi vysokým průtokem KVS 3,4Ventil je určen k ovládání podlahového vytápěníVentil má ochranu proti popálení a proti bakteriím z legionelly.Velmi snadné a intuitivní nastavení ventilu, které investorovi nečiní žádné potížeSpecifikace ventiluTlak PN10Maximální provozní teplota 95 stupňů CVnější závit 1'Rozsah regulace teploty 20-50KVS 3,4 m3VTA 372-31200114SPOJKA 3/4 X 16 PEX EUROKONUSKONSTRUKCE SPOJKY:korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka:
