Mosazné rozpěrné pouzdro M10 Wkręt-Met KRM-121034 50 kusů

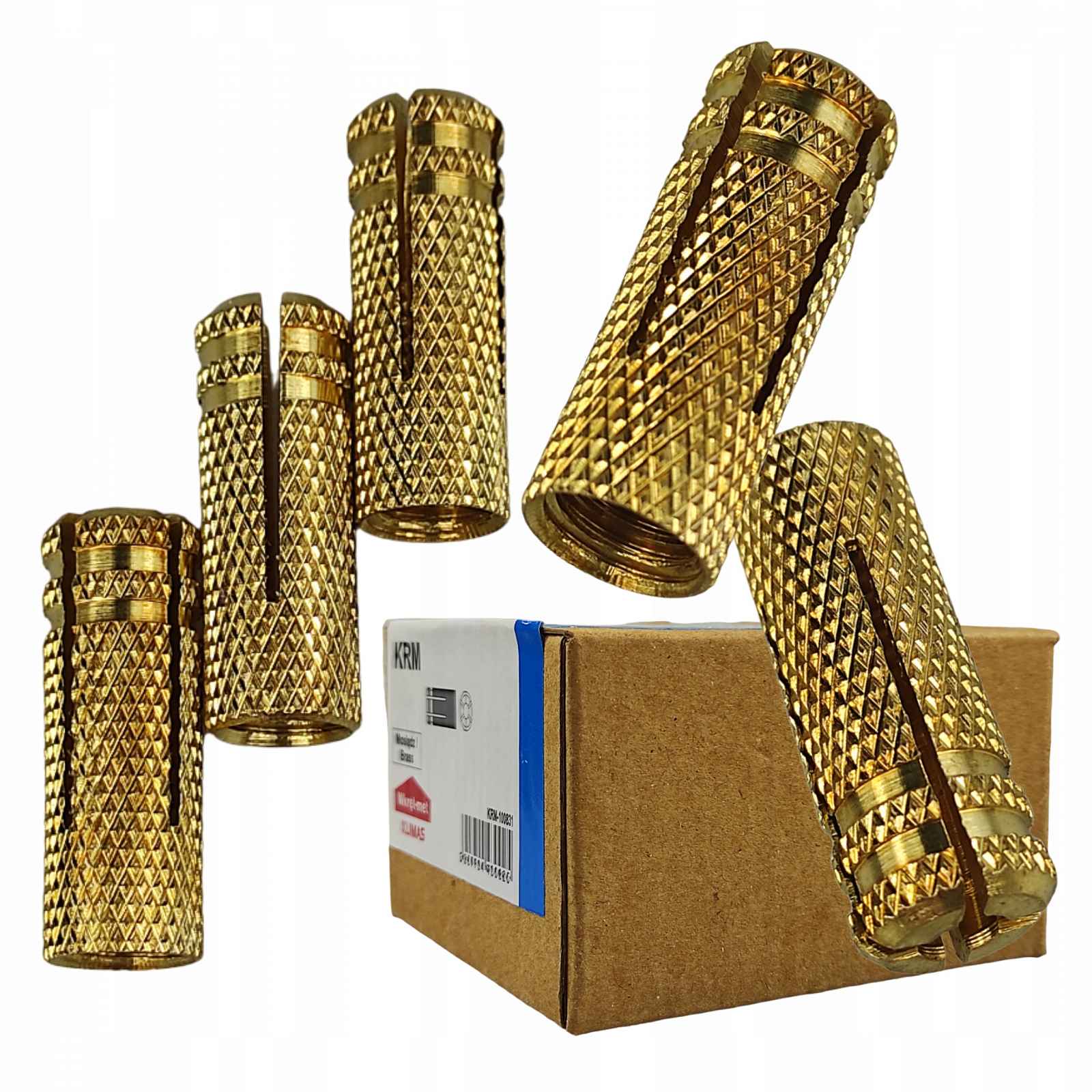

KRM-121034Rozpěrná mosazná objímka KRM značky Wkręt-met se skládá z rozpěrného pouzdra s vnitřním závitem v kombinaci s závitovým trnem nebo šroubem se šestihrannou hlavou.Rozpěrná zóna rozpěrného pouzdra je rozdělena podélnými výřezy na čtyři nebo šest částí (KRM-16).Pouzdra jsou vyrobena z mosazi třídy CU2 nebo CU3.Upevnění do podkladu probíhá v důsledku zašroubování závitového prvku, což způsobuje posunutí rozpěrného kužele a tím dochází k trvalému ukotvení.KRW pouzdro se používá jako rozpěrný korpus pro spojovací prvky s metrickým závitem (metrické šrouby, závitové tyče, dvouzávitové tyče).Doporučeno pro podklady:• běžný beton nepoškrábaný, vyztužený a nevyztužený, třída C20/25 ÷ C50/60Technické specifikace:Průměr a délka pouzdra dk x Lk [mm]: 12 x 34Vnitřní závit závitové tyče nebo šroubu dw: M10Průměr otvoru d0 [mm]: 12Průměr otvoru v upevněném prvku df [mm]: 12Min. hloubka ukotvení heff [mm]: 35Min. hloubka otvoru h0 [mm]: 40Délka vnitřního závitu Lg [mm]: 29Min. tloušťka podkladu hmin [mm]: 100Min. Rozteč mezi pouzdry smin [mm]: 105Min. vzdálenost od okraje podkladu cmin [mm]: 53Utahovací moment Tinst [Nm]: 31Počet kusů v balení: 50VLASTNOSTI A VÝHODY:rychlá a jednoduchá montáž díky rozepnutí pouzdra díky zašroubování závitové tyče nebo metrického šroubuokamžitá zatížitelnostúplné slícování pouzdra s podklademZPŮSOB MONTÁŽE1. Před zahájením montáže je nutné zkontrolovat shodu parametrů podkladu (do kterého mají být pouzdra vložena) s parametry podkladu použitého při zkouškách, na základě kterých byly stanoveny charakteristické nosnosti spojů2. Pouzdro by mělo být usazeno tak, aby nedošlo k poškození výztuže vyskytující se v podkladu3. Před zahájením prací je nutné určit místa, kam mají být pouzdra usazena podle montážních pokynů4. Poté je třeba vyvrtat otvory podle zvolených parametrů (průměr a hloubka otvoru) kolmo k podkladu5. Otvory je třeba pečlivě vyčistit od zrcadel kartáčem SCF (3x) a vyfouknout pumpičkou PCF (3x)6. Pouzdro je třeba zasunout do otvoru a poté zašroubovat závitový trn nebo šroub pomocí vhodného momentu síly, dokud se čelo závitového trnu nebo šroubu neopře o vnitřní část kužele, což způsobí zaseknutí pouzdra v podkladuFOTOGRAFIE PRODUKTUMosazné pouzdra mají Národní technické posouzení:ITB-KOT-2018/0464, 1. vydání
