Mosazná Bezpečnostní Skupina C.w.u. 6 Bar Afriso Bsb Nmax Udt 111,5 kW

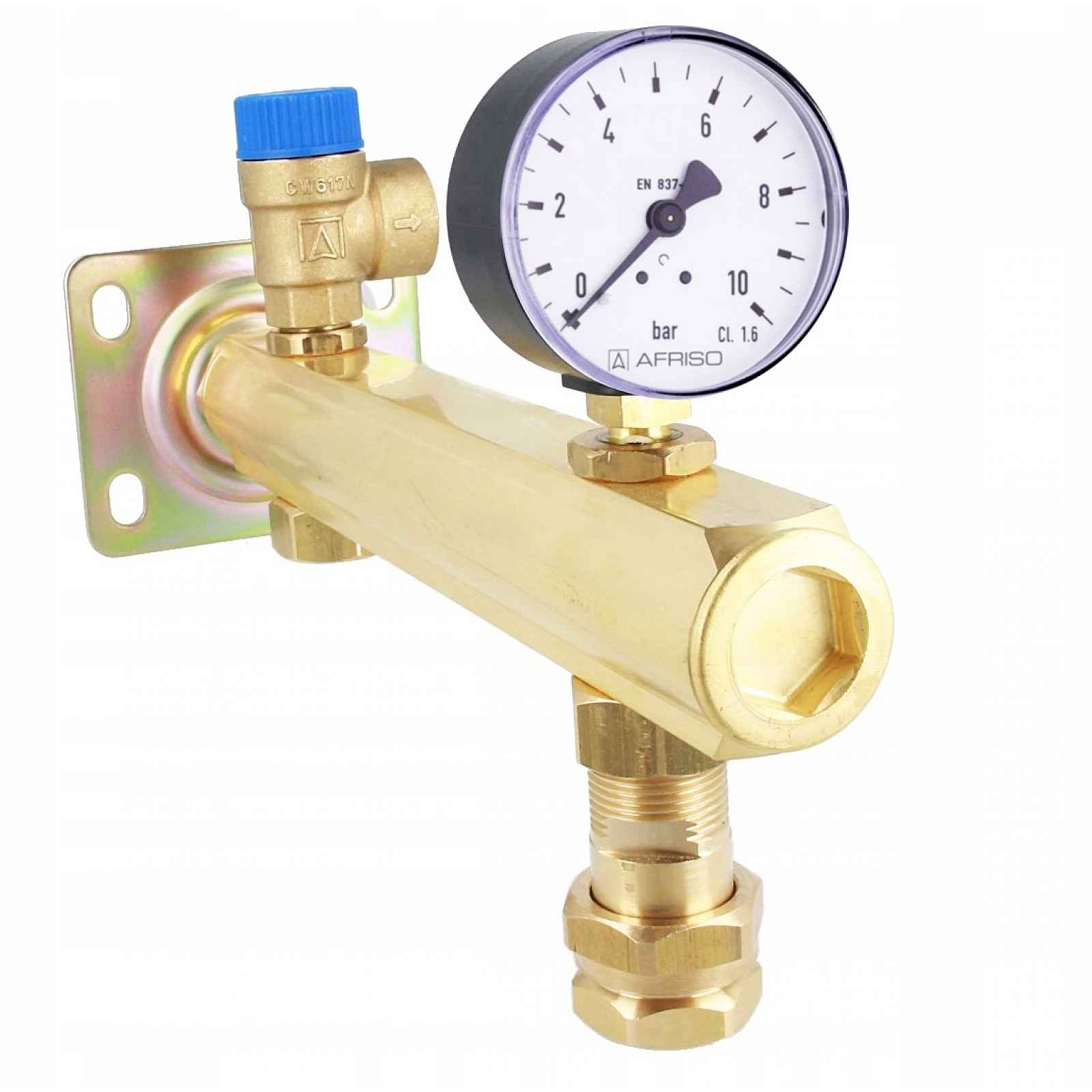

Bezpečnostní skupina c.w.u. BSB, Nmax UDT 111,5 kW, s pojistným ventilem MS 6 bar, s připojením na membránovou nádobu s rychlospojkou AFRISOAPLIKACEBezpečnostní skupina BSB je určena k ochraně zařízení na přípravu teplé vody před nadměrným nárůstem tlaku, měřením tlaku a připojením membránové expanzní nádoby.Bezpečnostní skupina je určena pro provoz v instalacích, kde je třeba použít pojistný ventil 6 bar, nádrž c.w.u. není větší než 200 l a instalační výkon nepřesahuje 111,5 kW.KONSTRUKCESkupina je tvořena mosazným nosníkem na jehož konci je umístěna přípojka se závitem určeným pro montáž membránové nádoby. K nosníku je také připevněn manometr a bezpečnostní ventil MSW. Nosník je zakončen upevňovacím prvkem s otvory pro šrouby, který by měl být použit k připevnění ke stěně.TECHNICKÉ ÚDAJEVýkon chráněné instalace: max 111,5 kW dle UDTPřipojení membránové nádoby: rychlospojka GW G3/4”Připojení pro instalaci: GW 3/4”Rozsah manometru: 0 ÷ 10 barOtevírací tlak pojistného ventilu MSW: 6 barVelikost číselníku manometru: Ø63 mmNejmenší průměr sacího kanálu d pojistného ventilu: 13 mmKoeficient odtoku pro páry a plyny α pojistný ventil MSW: 0,37Koeficient odtoku pro kapalinu αc pojistného ventilu MSW: 0,31
