Zařízení, které automaticky reguluje přívod studeného vzduchu do krbu zvenčí budovy, nemusíme regulovat přívod ručně. Díky tomu lze naplánovat automatickou regulaci spalování. Celý popis ↓
Parametry
| Značka: | Kratki |
Popis Montážní sada přívod/msk/plachta
Montážní sada pro krb s vodním pláštěm
Pro krby, které nemají zabudovaný přívod v krbu a vstup do komína má průměr 200 cm.

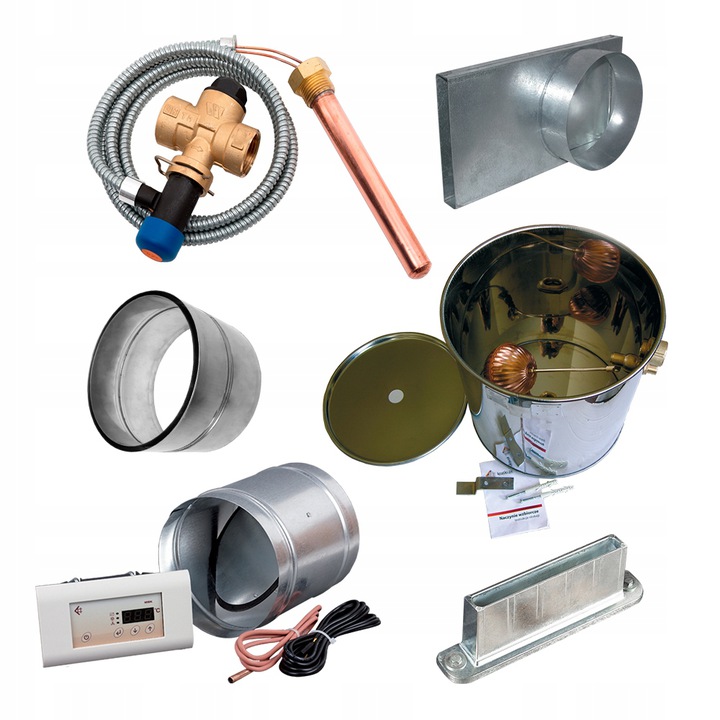

Sada obsahuje
- 1 ks přívod vzduchu zvenčí s elektronickou škrticí klapkou
- 1 ks msk ovladač pro krb fi 25,
- 1 ks průchod přívodu trubka fi 125,
- 1 ks bezpečnostní tepelný ventil,
- 1 ks univerzální sběrná nádoba,
- 1 ks protikondenzační komínová clona,
- PRVKY SADY
- OVLADAČ MSK fi 125
Sada
- mikroprocesorový ovladač
- teplotní senzor se silikonovým kabelem o délce 2 metry
- elektronická škrticí klapka s automatickou regulací přívodu vzduchu
Zobrazit celý popis
VÝHODY
- ovládání až dvou čerpadel typu O a jednoho nezávisle nastavitelného zařízení
- přesné dávkování vzduchu pro spalování
- ochrana proti přehřátí krbu
- alarm varování
PŘÍLET
Jedná se o trubku pro montáž do litinového krbu. Jeho úkolem je přivádět čerstvý vzduch do krbu. Montuje se u krbové vložky. Přes něj vzduch „proniká“ do komory.
Aby nám krb nedělal problémy, musí být dodán přibližně 8-10 m3/h vzduchu na 1 kg dřeva, za tímto účelem montujeme přívod vzduchu.
Rozměr: délka 195,2 x výška 34,5 x hl. 62,4
PŘECHOD OD PŘÍVODU K TRUBKY
Tento prvek slouží k propojení přívodu umístěného v krbu s škrticí klapkou.
Rozměry průchodu 25 x 152 mm
Rozměry trubky pro připojení fi 125.
Materiál: pozinkovaný plech
BEZPEČNOSTNÍ VENTIL
Model STS 20 S WATTS 3/4 95°C
Jedná se o termostatický ventil, který chrání krby s vodním pláštěm před možností uvaření vody v systému C.O.
Tepelná ochrana odtoku je vyžadována u variabilních plamenových kotlů a topných systémů na tuhá paliva. Odtoková ochrana typu STS20S je nezávislý tlakový ventil spouštěný teplotou činidla na výstupu ze zdroje tepla. Při teplotě 97 °C (+/-) 2 °C se odtok užitkové vody z ohřívače otevře. Tímto způsobem ventil zabraňuje zvýšení teploty nad 110 °C (maximální otevření). Tepelná ochrana odtoku byla vyrobena v souladu s normou DIN 3440.
Popis
Min. provozní teplota: -10°C
Min. teplota otevření: 97 °C
| Maximální provozní teplota | 110 °C |
| Maximální průtok | 6,5 m3/h |
- korpus a kryt jsou vyrobeny z mosazi [58% Cu, 3% PbJ CW617N podle normy PN-EN 12165: 2011 E]
- těsnění z Vitonu
- pružina z nerezové oceli
- knoflík pro ruční vypouštění z plastu
- měděná kapilární trubka, 1300 mm v krytu
- EXPANZNÍ NÁDOBA S SAMOUZAVÍRACÍM VENTILEM
Jedná se o hydraulické zabezpečení krbu s vodním pláštěm.
Jeho úkolem je vyrovnávat změny objemu vody způsobené změnami její teploty. Nádrž je připojena k potrubní síti a přijímá vodu z instalací typu "o", když její objem stoupá v důsledku zvýšení teploty.
Nádoba je vyrobena z nerezového plechu.
Popis
měděný plovák s ventilem – pro automatické doplnění vodního systému napájeného krbem s vodním pláštěm nebo krbem s vodním výměníkem vody;
mosazné montážní spojky – zajišťující těsnost spojení trubky.
průměr 320 mm
výška 325 mm
| materiál | nerezová ocel |
| objem | 20 l |
- Přípojka pro přívod vody – 3/4 palce
- Ostatní přípojky (trubka) – 1 palec
- KRIZE PROTI KONDENZÁTU
Používá se pro ocelové trubky fi 200
Kryza má dvouplášťovou konstrukci a utěsňuje výstup z čepu krbu do komína. Díky tomu kondenzáty vzniklé v důsledku změn teplot v komíně vlétají dovnitř krbu, kde jsou ohřívány a kondenzáty mění na páru. Voda, která odtéká z komína a kape, se nedostane mimo komínový systém, aniž by způsobovala korozi a iluzi netěsnosti svarů krbu.
Kryza je vhodná pouze pro trubky z plechu o průměru 2 mm.
