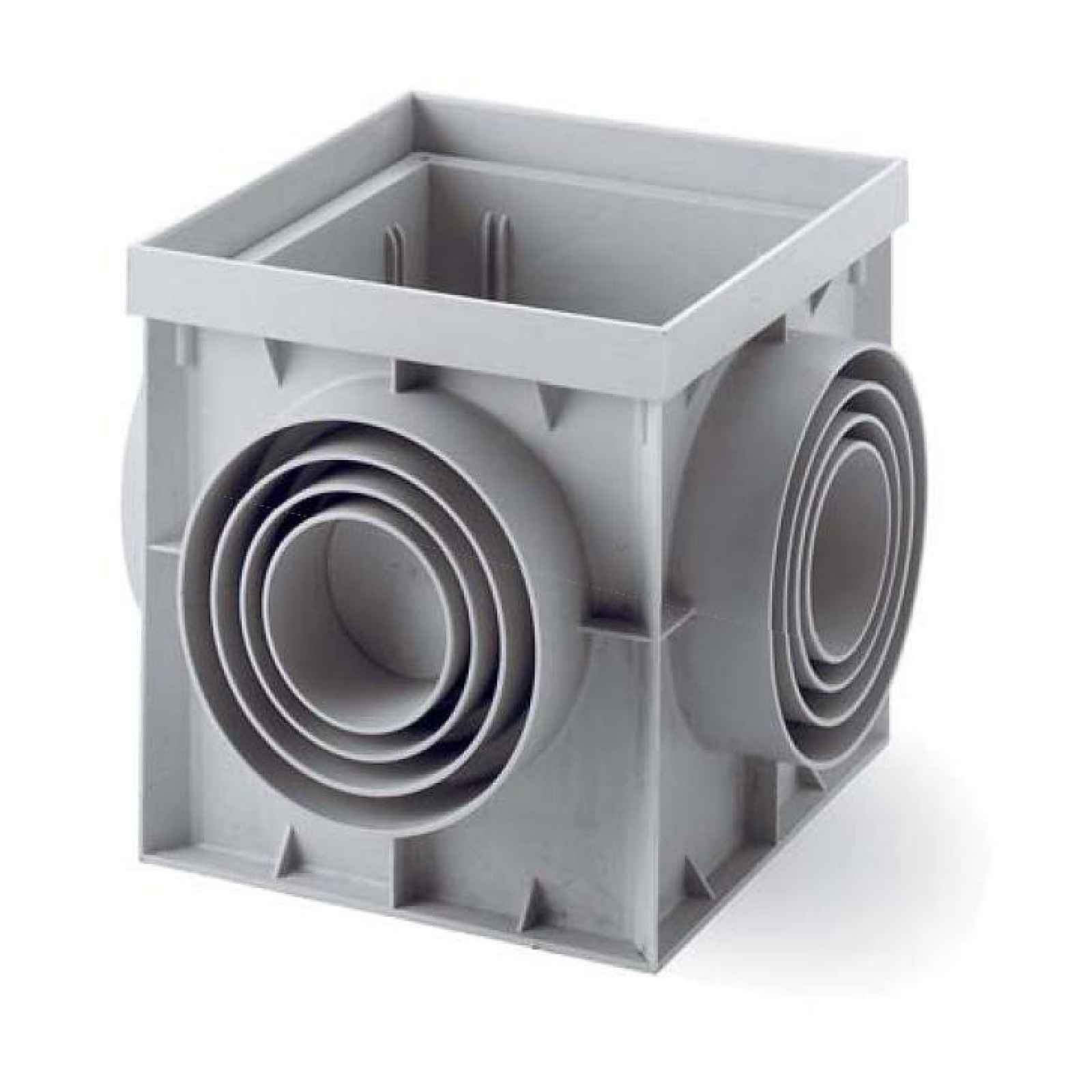

Mondial Revizní kanálová šachta z PP 400 X 400 x 400 mm
Revizní kanalizační šachta 40×40×40 cm Kanálová šachta je vyrobena z polypropylenu v následujících rozměrech: 200×200 mm, 300×300 mm, 400×400 mm, 550×550 mm. Je přizpůsobena pro napojení odvodňovacího potrubí s různými průměry. Může současně plnit funkci protizápachového uzávěru použitím Celý popis ↓
Parametry
| Značka: | Mondial |
| Barva: | Šedá |
| Šířka: | 39 cm |
| Výška: | 39 cm |
| Délka: | 39 cm |
| Materiál: | Polypropylen |
Popis Mondial Revizní kanálová šachta z PP 400 X 400 x 400 mm
příčky, která se zasune do vodících drážek uvnitř šachty.
- V případě potřeby prodloužení kanalizační šachty jsou k dispozici
- prodlužovací nástavce 300×300 mm, 400×400 mm a 550×550 mm. Horní část
- šachty obsahuje rám, do kterého se vkládá krycí mříž nebo poklop. Dno
šachty je možné odstranit, vznikne tak prodlužovací nástavec.
- Připojení kanálové šachty
- Kanálové šachty jsou přizpůsobeny pro napojení HT a KG odpadního
- potrubí. Na 3 stranách jsou vytvořeny prstence pro vstup odpadního potrubí
- (označeno ENTRATA) , na zbylé čtvrté straně jsou prostence pro napojení
- odtokového potrubí (označeno USCITA). Pro snadné napojení odtokového
- potrubí slouží speciální redukce. Tyto redukce jsou vyrobeny, stejně jako
Zobrazit celý popis
šachty, z polypropylenu a slouží k prodloužení odtokového prstence.
Redukce se dokupují zvlášť viz související produkty níže.
- Instalační pokyny pro kanálové šachty
- Pomocí ostrého sekáče (majzlíku) vytvoříte otvor
- v příslušné kruhové výseči dle průměrů vašeho přítokového a
- odtokového potrubí. Šachtu usadíte do předem vytvořeného
- výkopu. Napojíte šachtu na přítokové a odtokové
potrubí.** Šachtu obsypete** zeminou, pískem či štěrkem.
V případě požadavku na pojezdové zatížení je potřeba
zeminu pod šachtou patřičně udusat, podsypat štěrkem a zhutnit a šachtu
obetonovat i podbetonovat 10 cm betonem.
- Parametry pro připojení vstupního potrubí do šachty Mondial
- G001400400
- Potrubí s hrdlem s gumičkami: 75, 110, 125, 160, 200 a
- 250 mm
- Parametry pro napojení odtokového potrubí ze šachty Mondial
- G001400400
- Tenkostěnné trubky s hrdlem bez gumiček – pouze lepení: 75,
- 90, 110, 125, 140, 160, 200 a 250 mm
- Potrubí s hrdlem s těsnící gumičkou bez přídavné redukce
- 160 a 200 mm
- Potrubí s hrdlem s těsnící gumičkou při použití přídavných
- redukcí 75, 110 a 125 mm
- Rozměry šachty viz obrázek v galerii
- A 393 mm
- H 396 mm
- H1 366 mm
- H2 200 mm
- Obsah dodávky
- Šachta bez poklopu (mříže) – poklop (mříž) se objednává zvlášť
- viz související produkty
