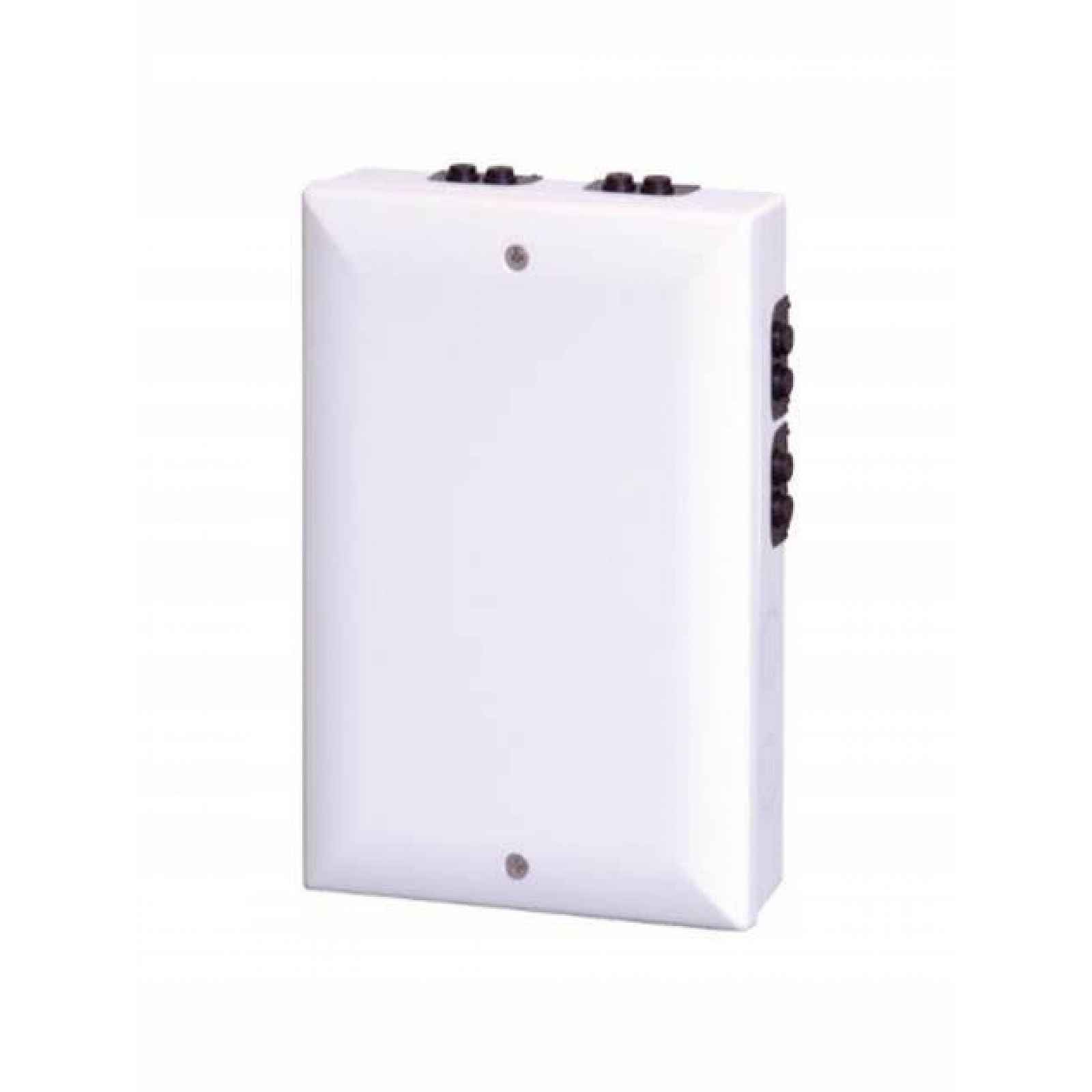

Modul nízkonapěťových relé Bosch FLM-420-RLV8-SFLM-420-RLV8-S je modul osmi relé s přepínacím kontaktem, který zajišťuje bezpotenciálové výstupní kontakty. Celý popis ↓
Parametry
| Značka: | Bosch |
Popis Modul nízkonapěťových relé Bosch FLM-420-RLV8-S
Tento modul je součástí 2-žilové sběrnice LSN a ve spolupráci s požárními ústřednami BOSCH FPA-5000 a FPA-1200 umožňuje zvýšit funkčnost technologie LSN improved.
Modul FLM 420 RLV8 S je vybaven osmi relé s přepínacím kontaktem a umožňuje samostatné připojení až osmi jednotlivých vnějších prvků. Tyto kontakty mají maximální zatížitelnost (odporové zatížení) 2A / 30VDC.
Adresování modulů probíhá pomocí otočných přepínačů. Pokud je modul zapojen do místní bezpečnostní sítě ve verzi LSN improved, je možné zvolit si mezi automatickým nebo manuálním adresováním a automatickou detekcí s nebo bez něj. V případě klasického režimu LSN lze modul připojit k ústřednám BZ 500 LSN, UEZ 2000 LSN a UGM 2020.
Zobrazit celý popis
FLM-420-RLV8-S se vyznačuje vestavěnými izolátory, které zaručují zachování funkce v okamžiku zkratu nebo přerušení linky v LSN smyčce a informace o chybě je odeslána do požární ústředny.
Vyznačuje se navíc nízkou spotřebou proudu a snadnou kabeláží díky napájecím svorkám.ELEKTRICKÉ PARAMETRY
LSN
- Vstupní napětí sítě LSN 15 VDC – 33 VDC (min – max. )
- Max. odběr proudu ze sítě LSN 3,55 mA
- 8 relé (nízkonapěťových): kontakt NC / COM / kontakt NO
Zatížitelnost kontaktů (odporové zatížení)
- Max. spínací proud 2 A
- Max. spínací napětí 30 VDC
- Min. spínací proud 0,01 mA
- Min. spínací napětí 10 mVDC
MECHANICKÉ PARAMETRY
| Připojení | Šroubové svorky |
| Průměr žíly | 0,6 – 3,3 mm2 |
| Nastavení adres | 3 otočné přepínače |
| Materiál | ABS + PC-FR |
| Barva pouzdra | bílá, RAL 9003 |
| Rozměry | cca. 140 x 200 x 48 mm (šířka x výška x hl. ) |
| Hmotnost (bez / s obalem) | cca. 490 g / 810 g |
ENVIRONMENTÁLNÍ PODMÍNKY
| Pracovní teplota | -20°C ÷ 65°C |
| Teplota skladování | -25 °C ÷ 80 °C |
| Přípustná relativní vlhkost | < 96 % (bez kondenzace) |
| Třída vybavení podle IEC 60950 | Zařízení stupně III |
| Stupeň ochrany podle IEC 60529 | IP 54 |
