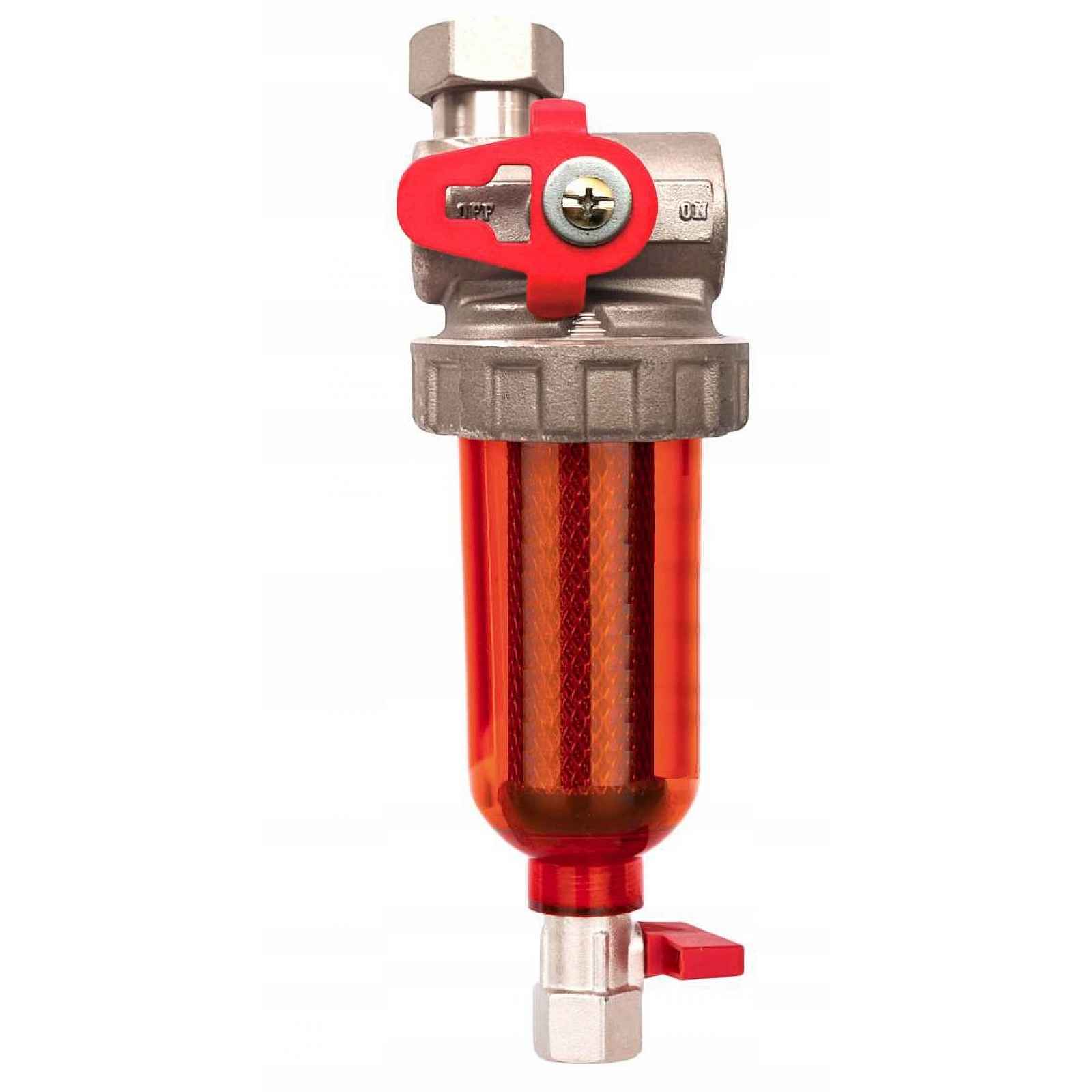

Mini Magnetický filtr Magnetizér 3/4"; model T4

Mini magnetický filtr s odlučovačem nečistot pro instalaci C.O.pro závěsné plynové kotle do 35 kWVyrobeno v Itálii na zakázku polské firmy Top-ThermKatalogové číslo: T0000004POUŽITÍ:Mini magnetický filtr s odlučovačem nečistot, pološroubovým úhlovým připojením ke kotli, vybavený integrovaným obtokovým a uzavíracím ventilem a zpětným ventilem.Rychlá a snadná montáž pod kotlem.Díky malým rozměrům zabírá málo místa.V jednom zařízení jsou kumulovány tři funkce: uzavírací ventil, magnetický filtr a odlučovač usazenin (nádoba čeřící a stáčecí).Je navrženo tak, aby zpětný ventil na výstupu separátoru zabránil vyprazdňování kotle během oplachování filtru.Průhledný tělo odkapávače (s mosaznou vložkou) umožňuje vizuálně zkontrolovat stav filtrační vložky a vody v topném systému. Vložka z nerezové oceli s dvojitou 500 mikronovou mřížkou účinně filtruje usazeniny z mědi a hliníku, které nejsou zachyceny magnet jako neželezné materiály.Naopak nečistoty obsahující železo jsou zadržovány silným magnet magnetem s indukcí 1,1 Tesly (11 tisíc. v Gaussově měřítku). Separátor je vybaven vypouštěcím ventilem pro jeho proplachování.Zvýšení účinnosti lze dosáhnout použitím samostatně vystavovaného přípravku DUAL (Katalogové číslo: XSDULP01).Princip fungování zařízení s magnetickou vložkou je založen na:mechanickou filtraci díky použití speciální filtrační vložky,oddělení feromagnetických částic pomocí neodymového magnetu,separace větších nečistot díky použití komory s velkou kapacitou.Technické specifikace:Materiály:Korpus: niklovaná mosaz,Spojky: niklovaná mosazHydraulické těsnění: EPDM,Kryt filtrační části: PA 12,Kryt: PA6G30,Filtrační vložka: nerezová ocel,Kula: chromovaná mosaz.Připojení:Strana kotle: spojka s pohyblivou maticí: 3/4“ GW,Strana instalace: 3/4“ GW.Provedení: Médium: voda, netoxické roztoky glykolu, Maximální koncentrace glykolu: 30 %, Maximální pracovní tlak: 3 bar, Rozsah provozní teploty: 5÷90 °C, Průměr síťky filtrační vložky: 500 μ m, Magnetická indukce: 1,1 Tesly, Doporučeno pro optimální odstraňování nečistot (a také pro minimalizaci tlakových ztrát) – maximální průtok: 0,80 m3/h. Výhody produktu:Závěrem lze zdůraznit zajímavé vlastnosti tohoto separátoru:Průhledný kalich – umožňuje snadnou kontrolu stavu znečištění filtru a tím i celé instalace,Nejsou příliš velké – zabírají málo místa díky malým rozměrům: šířka 5 cm, výška 21 cm,Zpětný ventil blokující zpětné proudění vody z kotle. Díky tomu se můžeme vzdát dodatečného uzavíracího ventilu,Vypouštěcí ventil je dvousměrný (lze jej označit jako vypouštěcí a povolovací, takže přes něj můžeme doplnit vypouštění vody nebo aplikovat instalační chemii (např. inhibitor)),Silný magnet magnet,Nahoře viditelná červená rukojeť je třísměrný ventil pracující v režimech:OFF – odpojení instalace C.O.BY-PAS – práce bez separátoru (servisní – ad hoc vypouštění nečistot přes vypouštěcí ventil při pracující instalaci)ON – separátor pracující při zapnutém kotli.Popis fotografií uvedených v druhé příloze:Zapnuto,Vypnuto,By-Pass,Zpětný ventil,Mosazný závit.
