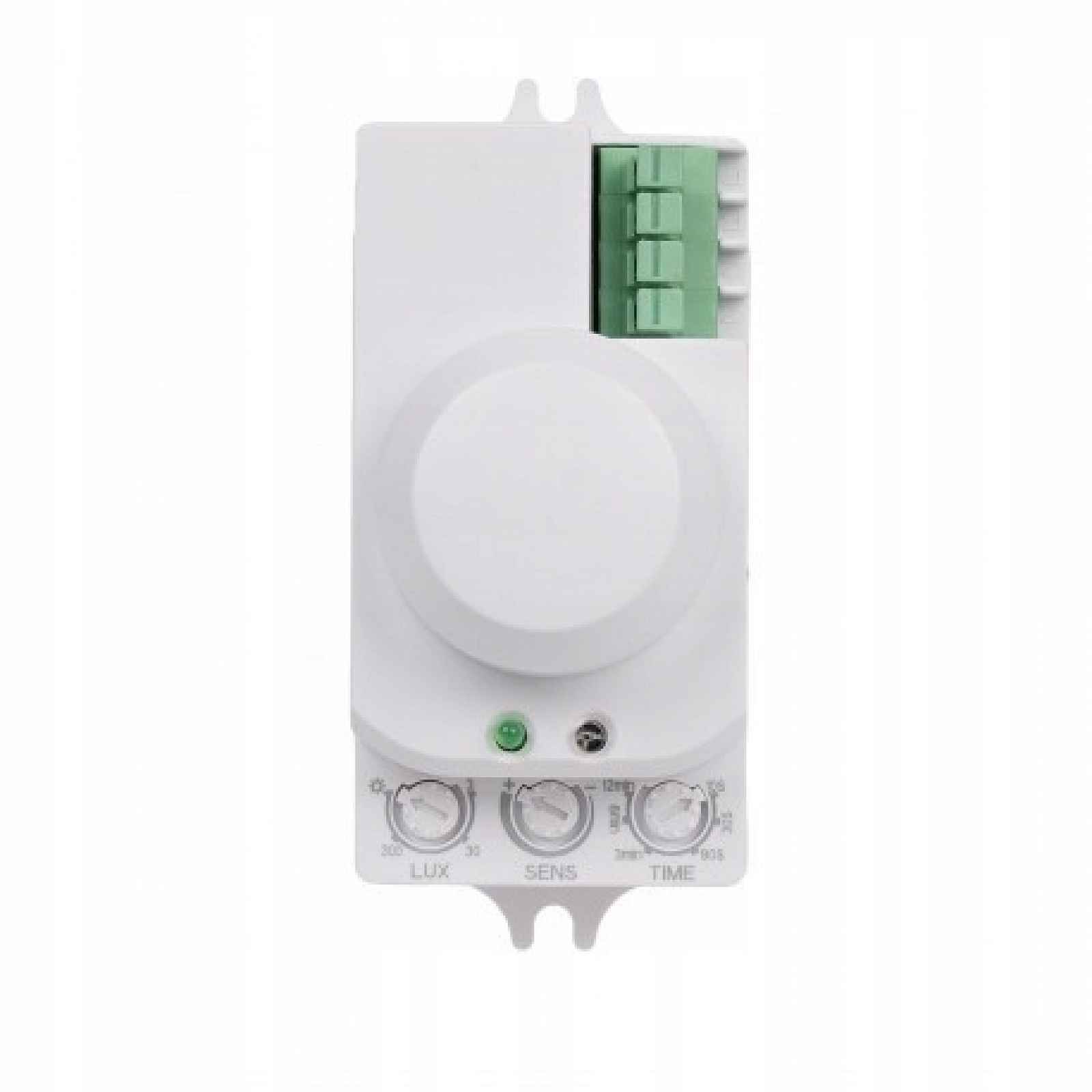

Mikrovlnný pohybový senzor DRM-01 F&F 3959Snímač pohybu slouží k automatickému a dočasnému zapnutí osvětlení v případě výskytu osoby nebo jiného objektu na místech, jako jsou chodby, dvory, přístupy a příjezdové cesty, garáže apod. S funkcí senzoru přítomnosti. Mikrovlnný pohybový senzor umožňuje detekci pohybu přes dřevěné desky, sádrokarton, sklo a plasty.
Provoz:Mikrovlnný pohybový senzor DRM vyzařuje a přijímá vysokofrekvenční elektromagnetické vlny o frekvenci 5,8 GHz. Snímač detekuje změny v odrazu vln způsobené pohybem objektu v detekční oblasti. Senzor rozpozná pohyb objektu do a od senzoru. Pohyb v detekčním poli způsobí automatické zapnutí osvětlení. Od okamžiku zapnutí způsobuje nepřetržitý pohyb trvalé zapnutí tohoto osvětlení. Teprve nedostatek pohybu v detekčním poli spustí dobu udržování osvětlení. Opětovný pohyb v detekčním poli a jeho ztráta během odměřování času uvolní dobu udržování od začátku. Charakter činnosti umožňuje využít DRM jako senzor přítomnosti. Po nastavené době se osvětlení automaticky vypne. Snímač pohybu je vybaven soumrakovým automatem, který zabraňuje zapnutí řízeného osvětlení během dne. Stav detekce a připravenost k zapnutí osvětlení se aktivují až po setmění. Čas aktivace mikrovlnného snímače pohybu může uživatel korigovat potenciometrem. Navíc je zde možnost regulace oblasti detekčního pole v rozsahu poloměru 3 ÷ 10 m (pro h = 2,5 m) a regulace doby zapnutí přijímače v rozsahu 5 s ÷ 12 min. Zapnutí přijímače je signalizováno zeleným LED osvětlením. Snímač pohybu může pracovat uvnitř místností. Snímač umožňuje detekci pohybu přes dřevěné desky, sádrokarton, sklo a plasty.
Změny teploty neovlivňují detekci pohybu.
POZOR! Výkon mikrovlnného záření je relativně nízký a je zcela bezpečný pro lidi i zvířata. Její hodnota je nižší než 10 mW. Pro srovnání, mikrovlnná trouba a mobilní telefon vyzařují přibližně výkon. 1000 mW (100krát silnější).
Napájecí napětí 230 V AC
Maximální zatěžovací proud AC-1 5 A
Prahová hodnota provozu – regulovatelná 2÷2000 Lx
Zpoždění provozu je méně než 1 s
Frekvence mikrovlnného záření 5,8 GHz
Maximální výkon záření 10 mW
Poloměr detekce – nastavitelný (pro výšku 2,5 m) 1÷10 m
Doba zapnutí přijímače – nastavitelná 5 s ÷ 12 min.
Horizontální detekční pole 360°
Typ detekce: mikrovlnné záření
Připojení svorky 1 mm²
Utahovací moment 0,25 Nm
Příkon 0,9 W
Rozměry 46 × 93 × 42 mm
Provozní teplota -25 ÷ 50 °C
Montáž do zabudování
stupeň ochrany IP20
symbol DRM-01
výrobce F&F FilipowskiInstalace1. Odpojte napájení.2. Snímač namontujte na požadované místo.3. Připojte podle schématu.4. Nastavte oblast detekčního pole, citlivost soumrakového automatu a časzapnutí.Po zapnutí napájení je pohybový senzor neaktivní po dobu prvních 10 sekund.Nastavení:Citlivost soumrakového automatu (LUX)Citlivost soumrakového automatu můžeme regulovat v rozsahu 2÷2000 lx. Otočení knoflíku směrem k „měsíci“ – zapne se později, otočení směrem k „sluníčku“ – zapne se dříve. Aby byl senzor aktivní po celý den, je třeba knoflík nastavit maximálně směrem k „sluníčku“.Oblast detekčního pole (SENS)Poloměr detekce senzoru lze nastavit v rozsahu od 1 m do 10 m (parametry jsou uvedeny pro senzor namontovaný ve výšce 2,5 m). Otáčení knoflíku doprava [max] zvětšuje oblast detekčního pole, otáčení doleva [min] zmenšuje oblast detekčního pole.Doba zapnutí (ČAS)Čas zapnutí přijímače můžeme regulovat v rozmezí od 5 s do 12 minut. Otáčení knoflíku doprava [max] zvyšuje dobu zapnutí, otáčení doleva [min] snižuje dobu zapnutí.
