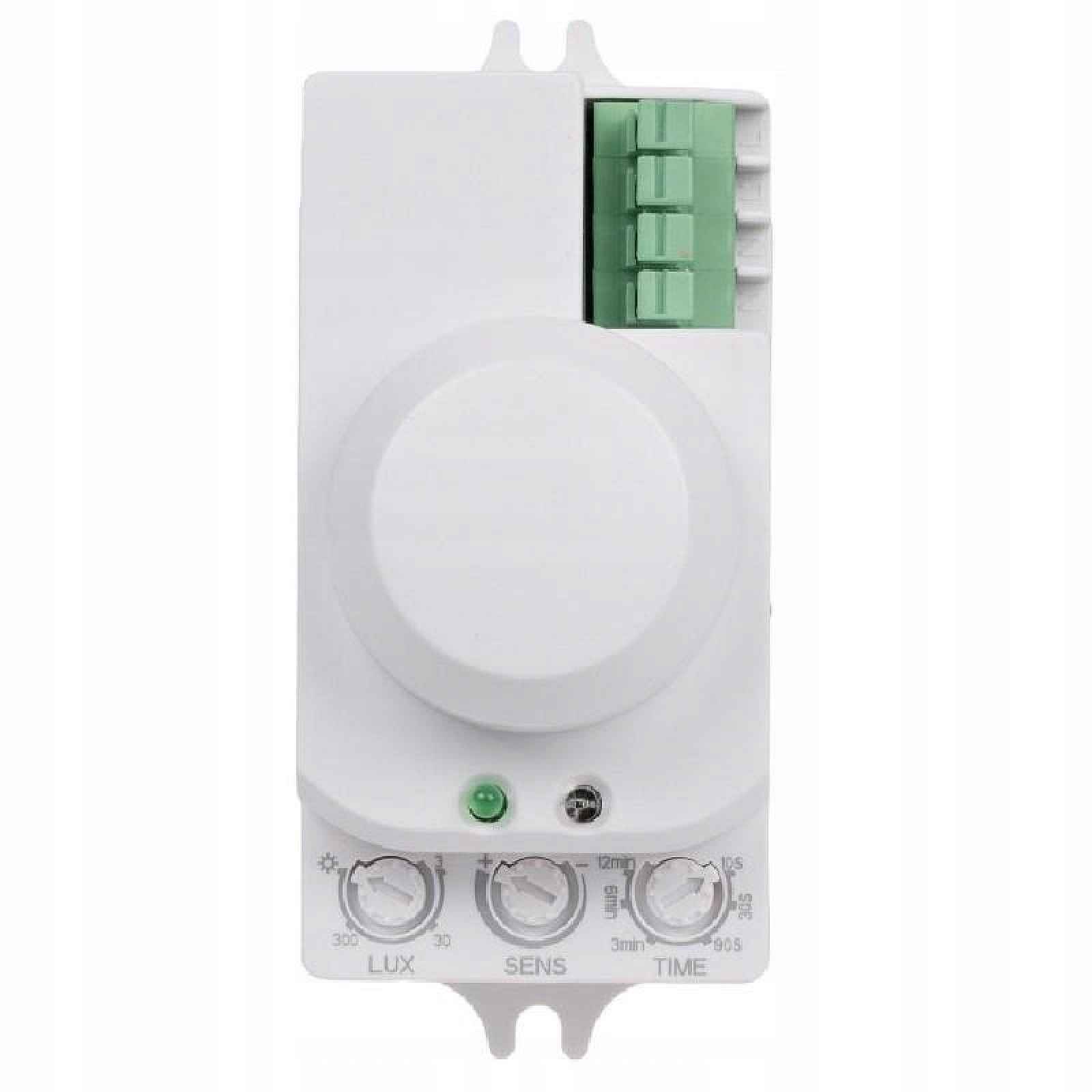

Mikrovlnný pohybový senzor DRM-01S funkcí senzoru přítomnosti.
Určení
Snímač pohybu slouží k automatickému, dočasnému zapnutí osvětlení v případě výskytu osoby nebo jiného objektu na místech, jako jsou chodby, dvory, přístupy a příjezdové cesty, garáže apod.
Mikrovlnný senzor umožňuje detekci pohybu přes dřevěné desky, sádrokarton, sklo a plasty.
Akce
Snímač DRM vyzařuje a přijímá vysokofrekvenční elektromagnetické vlny o výkonu 5,8 GHz. Snímač detekuje změny v odrazu vln způsobené pohybem objektu v detekční oblasti. Senzor detekuje pohyb objektu do a od senzoru. Pohyb v detekčním poli způsobí automatické zapnutí osvětlení. Od okamžiku zapnutí způsobuje nepřetržitý pohyb trvalé zapnutí tohoto osvětlení. Teprve nedostatek pohybu v detekčním poli spustí dobu udržování osvětlení. Opětovný pohyb v detekčním poli a jeho zánik během odměřování času uvolní dobu udržování od začátku. Charakter činnosti umožňuje využít DRM jako senzor přítomnosti. Po nastavené době se osvětlení automaticky vypne. Snímač pohybu je vybaven soumrakovým automatem, který zabraňuje zapnutí řízeného osvětlení během dne. Stav detekce a připravenost k zapnutí osvětlení se aktivují až po setmění. Čas aktivace senzoru může být uživatelem korigován potenciometrem. Navíc je zde možnost regulace oblasti detekčního pole v rozsahu poloměru 3-10 m (pro h=2,5 m) a regulace doby zapnutí přijímače v rozsahu 5 sekund-12 minut. Zapnutí přijímače je signalizováno zeleným LED osvětlením.Snímač pohybu může pracovat uvnitř místností. Snímač umožňuje detekci pohybu přes dřevěné desky, sádrokarton, sklo a plasty. Změny teploty neovlivňují detekci pohybu.
Technické údaje
Napájení: 180÷253 V AC
Zatěžovací proud: < 5A
Frekvence mikrovlnného záření: 5,8 GHz
Výkon záření: < 10 mW
Detekční pole: 360°
Poloměr detekce – nastavitelný (pro h=2,5 m): 1÷10 m
Prahová hodnota provozu – nastavitelná: 45÷2000Lx
Doba zapnutí přijímače – nastavitelná: 5 sekund÷12 minut
Zpoždění zapnutí: 1 sekunda
Příkon: 0,9 W
Stupeň ochrany: IP 20
Pracovní teplota šroubových svorek: 1 mm²
Připojení šroubových svorek: -25÷50°C
Rozměry: 46×93×42 mm
Montáž: dva šrouby do země
Záruka: 24 měsíců
