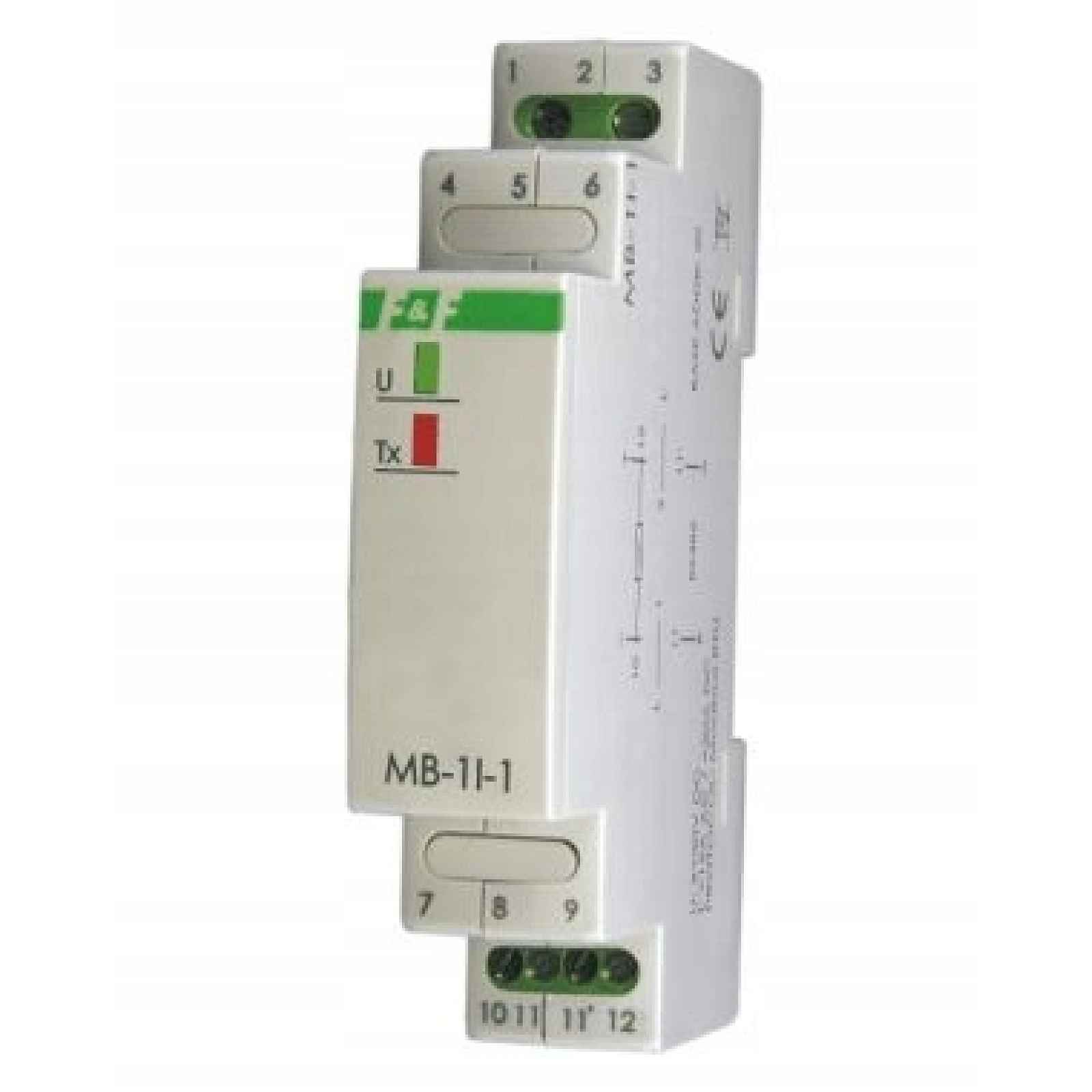

Měřicí převodník MB-1l-1 15A Ff

3 164 Kč

Skladem Do obchodu

Allegro

Převodník MB-1I-1 je určen pro měření intenzity střídavého nebo stejnosměrného proudu a výměnu dat pomocí portu RS485 podle protokolu MODBUS RTU. Celý popis ↓

Parametry

Značka:

Popis Měřicí převodník MB-1l-1 15A Ff

Měřicí převodník MB-1l-1 15A FF
Kód: MAX-MB-1I-1 15A
Č.: 5908312595359
Výrobce: F&F
Určení

Akce

Modul provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstup. Hodnotu vstupního proudu lze přečíst přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, kterou nastavujeme pomocí vícepolohového přepínače umístěného pod čelní fasádou modulu. Zapnutí napájecího napětí je signalizováno LED světlem zelené U. Správná výměna dat mezi modulem a druhým zařízením je signalizována LED světlem žluté Tx.

Zobrazit celý popis

Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech.

Parametry protokolu MODBUS RTU

protokol MODBUS RTU

režim provozu SLAVE

nastavení portu Počet bitů za sekundu: 9600

datové bity	8
pára	žádná
Startovací bity	1
stopové bity	2

rozsah síťových adres 20÷29
kódy příkazů 4: Čtení všech nebo více registrů vstupních hodnot
(0×04 – Read Input Register)
17: Čtení ID
(0x11 – Report Slave ID)
maximální frekvence dotazování 15 Hz

Parametry registrů

adresa popis, rozkaz typ atr

1000 hodnota proudu kanálu 1 (L1) 04 int read

Hodnota registru je 16bitové číslo, které zobrazuje hodnotu měřeného napětí se znaménkem +/-. Nejstarší bit označuje znak čísla: 0 – kladné číslo; 1 záporné číslo. Rozsah hodnot čísel v registru je v rozmezí -32768÷+32768.

hodnota vstupního proudu se zapisuje do registru ve formě celkového násobného čísla 0,1 A (např. hodnota registru 103 odpovídá intenzitě proudu o hodnotě 10,3 A).
