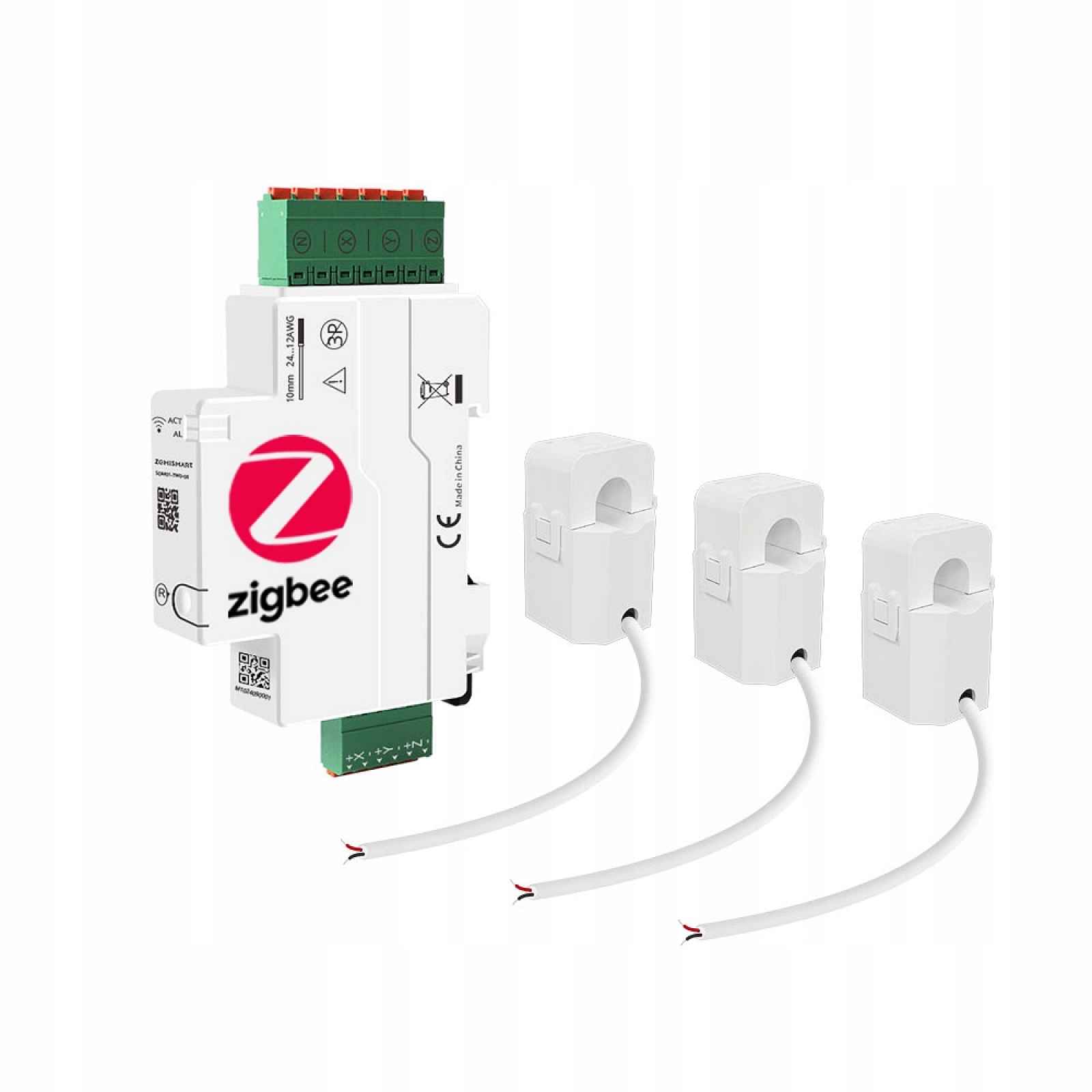

Měřič energie 3-fázový obousměrný transformátor 120A Tuya Home Assistant

Toto zařízení vyžaduje ZigBee bránu!Popis produktuTřífázový elektroměr s modulem ZigBee pro aplikace TUYA a Smart Life, Home AssistantObousměrný – měří energii odebíranou z elektrické sítě a produkovanou fotovoltaickými panelyPřevodníky 120A – měření elektrické energie zařízení a obvodů odebírajících až 120A.Alarmy a upozornění: před zvýšením napětí, poklesem napětí, zvýšením proudu, zvýšením výkonu nad nastavenou úroveň, změnou směru proudu (spotřeba, výroba), využitím limitu spotřeby energie, informace o zániku jedné z fází.Automatizace a zabezpečení – vytvořte automatizaci, která vypne zařízení při překročení nastaveného proudu, napětí, výkonu, využití limitu spotřeby (vyžaduje se další výkonné zařízení např. WiFi relé).Ochrana před krádeží energie – náhled v reálném čase umožňuje zkontrolovat aktuální spotřebu pro každou fázi.Bezdrátová komunikace – toto zařízení vyžaduje bránu ZigBee 3.0Široká kompatibilita – aplikace je dostupná pro zařízení s Androidem i iOS.Domovní asistentPočítadlo je kompatibilní s Home Assistant přes ZigBee2MQTTSpecifikaceNapájecí napětí: 230VAC, 50/60HzMezifázové napětí: 380-415VAC, 50/60HzProud převodovky: 120A max.Počet fází: 3 fázeTolerance: +- 1%Příkon zařízení: cca 1.5WRozměry modulu: 18 mm x 65 mm x 115 mmPracovní teplota: -25 °C až +60 °CPOZOR! Toto zařízení vyžaduje ZigBee bránu!POZOR! Počítadlo musí pracovat v elektrické síti chráněné nadproudovým vypínačem a proudovým chráničemMěření

Samostatné měření pro každou ze 3 fází

• měření napětí
• měření proudu
• měření výkonu
• Podrobné údaje

Zobrazené momentální údaje pro každou ze 3 fází

• Aktuální
• Moc
• Napětí

Souhrnné údaje pro všechny fáze

• Součet spotřebované elektrické energie
• Součet vyráběných elektrických energií (PV)
• Součet denní spotřeby
• Měsíční shrnutí
• Roční historie měření
• Grafy spotřeby energie
• Alarmy

Počítadlo má možnost nastavení alarmů informujících o

• zvýšení výkonu
• nárůst proudu
• zjištění rozdílů v zatížení mezi fázemi
• zvýšením napětí
• poklesem napětí
• detekce atrofie fáze
• Je možné nastavit frekvenci hlášení počítadla např. 2krát za 10 sekund.Automatizace

Počítadlo umožňuje automatizaci na základě směru proudu.

Automatizace umožňuje spuštění nebo vypnutí jiného výkonného zařízení, např. WiFi nebo ZigBee relé pro aplikaci TUYA nebo Smart Life na základě:

• směru a hodnotě proudu
• hodnoty napětí
• aktivní síla
• celkové spotřeby energie z elektrické sítě
• celkové vyrobené elektrické energie z PV panelů
• Schéma připojení

POZOR! Při montáži je třeba dbát na to, aby převodovka byla nainstalována ve správném směru!

POZOR! Počítadlo musí pracovat v elektrické síti chráněné nadproudovým vypínačem a proudovým chráničemRežimy provozu

Počítadlo může pracovat v jednofázovém i třífázovém systému

Práce v 3-fázovém systému – měření spotřeby energie (např. z elektráren a fotovoltaických panelů)

Práce v 3-fázovém systému –celkové měření vyrobené nebo spotřebované energie (pro samostatné měření výroby a spotřeby jsou potřeba dva měřiče)

Práce v 1-fázovém systému – měření 3 přijímačů 1 fázového typu

Práce v 1-fázovém systému – měření výroby z FV panelů a měření spotřeby pro 1 fázi
