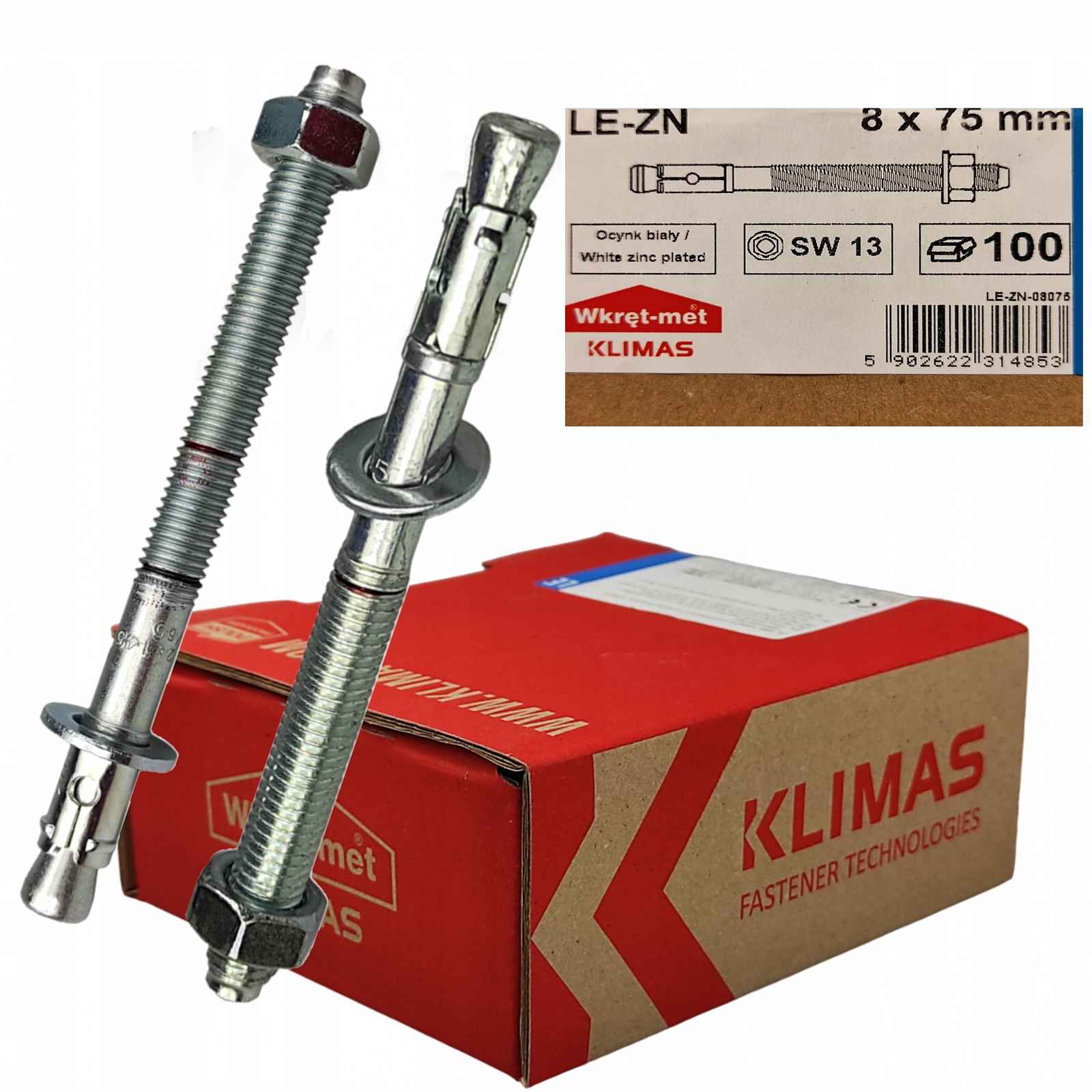

Mechanické kotvy do betonu Le-zn 8x75 mm Wkręt-met 100 Ks

LE-ZN-08075 (X100)Mechanická kotva LE-ZN značky Wkręt-met je ideální pro montáž uvnitř budovy: strojů a zařízení, sériových upevňovacích prvků (zábradlí, zábradlí, skladové regály), montáž lehkých a středních ocelových konstrukcí.Skládá se ze závitového trnu zakončeného rozpěrným kuželem, rozpěrného pásku a šestihranné matice a podložky.Je vyrobena z nízkouhlíkové oceli a pokryta pozinkovanou vrstvou, která zajišťuje antikorozní ochranu.Technické parametry:Průměr dw [mm]: 8DélkaLw [mm]: 75Typ hlavy: SW 13Závit: M8Průměr otvoru d0 [mm]: 8Efektivní hloubka ukotvení hef [mm]: 40Hloubka otvoru h0 ≥ [mm]: 52Průměr otvoru v upevněném prvku df ≤ [mm]: 10Minimální tloušťka podkladu hmin [mm]: 100Utahovací moment Tinst [Nm]: 20 *Počet kusů v balení: 100*více technických parametrů je uvedeno v technickém listu výrobkuVýhody kotev LE-ZN:Rychlá a jednoduchá montáž pomocí zatloukání kotvy kladivem a utaženíOkamžitá zatížitelnostKotva je dodávána v továrně integrované formě s maticí a podložkou.Kotvy mají požární odolnost R30 – R120, což má vliv na bezpečnost spojů během požáru. Pevnost v výše uvedených parametrech umožňuje navrhnout optimální spojení pro každý typ odvětví přizpůsobené požadované třídě požární odolnosti.Ocel tvarovaná za studena zabraňuje praskání trnu při zatloukání a utahování.ZPŮSOB MONTÁŽE1. Před zahájením montáže je nutné zkontrolovat shodu parametrů podkladu (do kterého mají být kotvy vloženy) s parametry podkladu použitého při zkouškách, na základě kterých byly stanoveny charakteristické nosnosti spojů (údaje jsou uvedeny v technickém listu výrobku, poskytujeme poradenství)2. Kotvy by měly být usazeny tak, aby nedošlo k poškození výztuže vyskytující se v podkladu3. Před zahájením prací je nutné určit místa, kam mají být kotvy usazeny podle montážních pokynů4. Poté je nutné vyvrtat otvory podle zvolených parametrů (průměr a hloubka otvoru) kolmo k podkladu5. Otvory je třeba pečlivě vyčistit od zrcadel kartáčem SCF (min. 3x) a vyfouknout pumpičkou PCF (min. 3x)6. Kotvu je třeba zasunout do otvoru lehkými údery kladiva a poté utáhnout matici vhodným utahovacím momentem(Tinst) pomocí momentového klíče7. Je třeba dbát na to, aby po roztažení kotvy byla podložka pod maticí přitlačena k připevněnému prvkuFOTOGRAFIE PRODUKTUMechanické kotvy majíEvropské technické posouzení: ETA-20/0640Díky tomu si můžete být jisti, že výrobky jsou nejvyšší kvality a bezpečné při používání.
